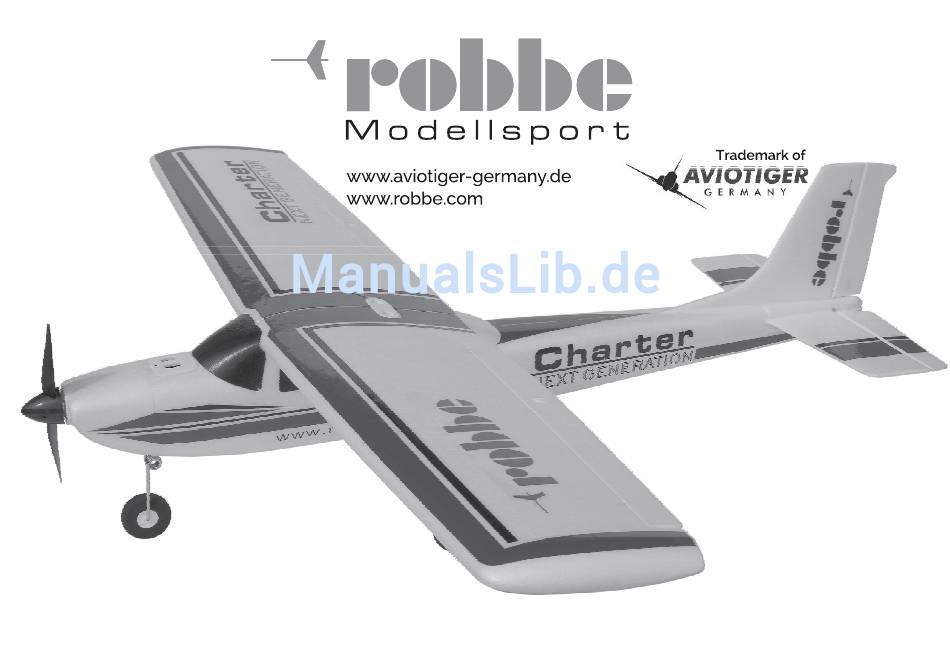

  • Seite 1 Bau- und Betriebsanleitung Charter NXG Art.-Nr. 2631...
  • Seite 2 MINIMA 6S 2,4GHz 6 Kanal Empfänger MPX111068 Richtungsangaben wie z. B. „rechts“ sind in Flugrichtung Querruder LiPo Akku robbe NXE-Power Evo 3S2200T/30C 6613TNXE zu sehen. Hiermit wird die Fluglage des Modells um die Längsachse gesteuert. Ladegerät Power Peak® A4 EQ-LCD MPX308560 Die Stromversorgung der Empfangsanlage erfolgt über das...
  • Seite 3 Bau- und Betriebsanleitung Charter NXG ARF 2631 Sicherheitshinweise Lesen Sie vor dem Betrieb Ihres Modells unbedingt die Sicherheitshinweise genau durch. teile eingesetzt werden. Halten Sie sich stets an die in den Anleitungen empfohlenen Vorgehensweisen und Einstel - An den Fernsteueranlagen dürfen keinerlei Veränderungen vorgenommen werden, die nicht in der lungen.
  • Seite 4: Haftungsausschluss

    Bau- und Betriebsanleitung Charter NXG ARF 2631 Sicherheitshinweise für LiPo-Akkus • Den Akku nicht in Wasser oder andere Flüssigkeiten tauchen. • Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen. • Nicht kurzschließen oder verpolt laden • Akku keinem Druck aussetzen, deformieren oder werfen •...
  • Seite 5 Bau- und Betriebsanleitung Charter NXG ARF 2631 Bild 1 - 2 Bild 3 - 7 Nehmen Sie den Rumpf und montieren Sie das Setzen Sie den Luftschraubenmitnehmer auf die Hauptfahrwerk mit den Schrauben M3x16mm. Motorwelle. Montieren Sie anschließend die Spinner- Rückplatte, die Luftschraube, Unterlegscheibe...
  • Seite 6 Bau- und Betriebsanleitung Charter NXG ARF 2631 Bild 8 Bild 10 Achten Sie darauf, dass zwischen Spinner- Montage des Heckleitwerks. Entfernen Sie dazu Rückplatte und Motorhaube ein kleiner Spalt ist, vorübergehend die Gestänge-Clipse. damit der Spinner nicht an der Motorhaube schleift.
  • Seite 7 Bau- und Betriebsanleitung Charter NXG ARF 2631 Bild 14 - 16 Setzen Sie das Heckleitwerk auf den Rumpf auf und sichern Sie das Heckleitwerk von unten mit einer Schraube M3x22mm Bild 17 - 19 Hängen Sie das Seiten- und Höhenruder- gestänge im äußersten Loch der Ruderhörnern...
  • Seite 8 Bau- und Betriebsanleitung Charter NXG ARF 2631 Bild 20 - 22 Montage der Tragflächen. Den Kohlefaser- Flächenverbinder in die rechte Tragflächen- hälfte stecken und d anach die linke Tragflächenhälfte auf den Tragflächenverbinder stecken, anschließend die Tragflächen vollständig zusammenschieben. Dabei darauf achten, dass die Anschlusskabel der Querruder auf die Unterseite der Tragfläche geführt...
  • Seite 9 Bau- und Betriebsanleitung Charter NXG ARF 2631 Bild 26 - 28 Setzen Sie die Tragfläche auf den Rumpf, indem Sie zuerst die beiden Tragflächendübel vorn in den Rumpf einhängen. Achten Sie darauf, dass die Servokabel nicht zwischen Rumpf und Tragfläche eingeklemmt werden.
  • Seite 10 Bau- und Betriebsanleitung Charter NXG ARF 2631 Bild 34 - 36 Schaltkanal für Ladeluke Bild 34 zeigt beispeilhaft einen Mode 2 Sender für die Einstellungen der Ruder. Bitte beachten Sie hierzu unbedingt die Bedienungsanleitung Motor Höhenruder Ihres Fernsteuersenders, sowie die von Ihnen Vollgas drücken...
  • Seite 11 Bau- und Betriebsanleitung Charter NXG ARF 2631 Hinweise zum Betrieb 1. Laufrichtung der Ruder Vor dem Erstflug des Modells muss unbedingt die Laufrichtung aller Ruder überprüft werden. Höhenruder Wird der Höhenruderknüppel am Sender nach hinten gezogen, muss das Höhenruder nach oben ausschlagen.
  • Seite 12 Bau- und Betriebsanleitung Charter NXG ARF 2631...
  • Seite 13 - Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei. - Die Geräte wurden gemäß der Bedienungsanleitung betrieben. - Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet. - Feuchtigkeitsschäden, Fremdeingriffe, Verpolung, Überlastungen und mechanische Beschädigungen liegen nicht vor. - Fügen Sie sachdienliche Hinweise zur Auffindung des Fehlers oder des Defektes bei.
  • Seite 14 Geschäftsführer: Thomas Mock - Sitz der Gesellschaft: München Handelsregister: Amtsgericht München, HRB 219622 - USt-Id-Nr. DE815573640 "robbe Modellsport" ist eingetragenes Markenzeichen der AvioTiger Germany GmbH Irrtum, Druckfehler und technische Änderungen vorbehalten. Copyright AvioTiger Germany 2015 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der AvioTiger Germany GmbH.
