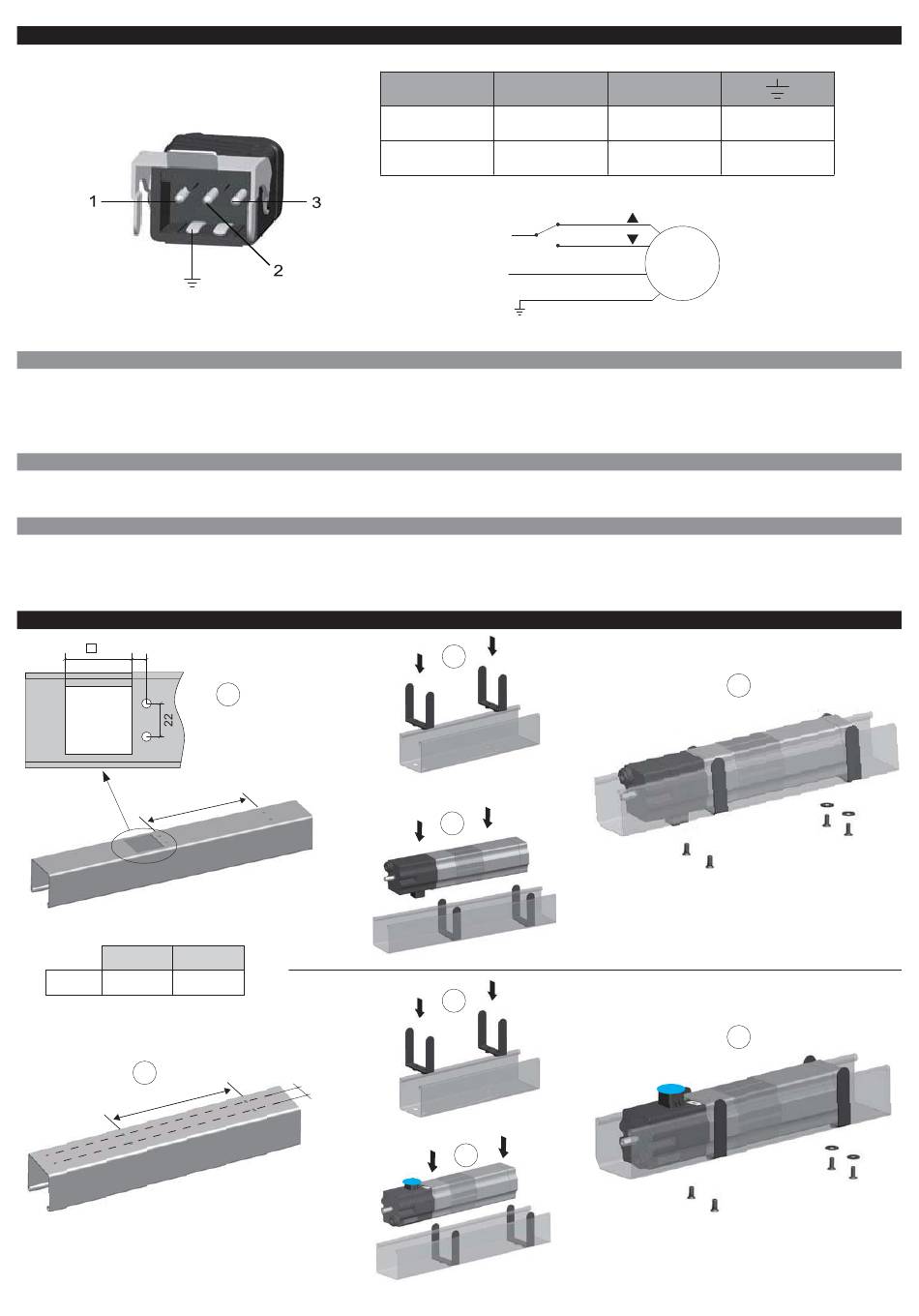

03. STROMANSCHLUSS
03.1 Warnhinweise für den Elektriker
Dieser Motor wurde für den Betrieb mit einer stabilen Stromquelle entwickelt ● Die Anschlüsse bei unterbrochener Stromversorgung herstellen ● Prüfen, dass die Versorgungsleitung
nicht von für die Beleuchtung vorgesehenen Stromkreisen abhängig ist ● In der Stromversorgungsleitung muss eine Überlastungsschutz- oder Differentialschutzvorrichtung installiert
werden. An der Versorgungsleitung muss eine Trennvorrichtung Überspannungsklasse III installiert werden, d.h. es muss ein Abstand zwischen den Kontakten von mindestens 3,5 mm
vorhanden sein ● Der Querschnitt der Anschlusskabel muss proportional zu ihrer Länge und zur Stromaufnahme sein, darf aber nicht weniger als 1,5 mm betragen ● Die Bedientasten
sind mit der Netzspannung verbunden und müssen daher angemessen isoliert und geschützt sein.
03.2 Stromversorgung
Den Motor gemäß Schaltplan anschließen. Es ist obligatorisch, den Motor an die Erdungsanlage anzuschließen. Die elektrischen Spezifikationen des Motors
sind auf dem am Motorrohr angebrachten Etikett angegeben.
03.3 Steuertaste
Es müssen Impulskontakte (Totmann-Tasten) mit mechanischer Verriegelung verwendet werden. Keine Umschalter verwenden, die die Tasten in der
gedrückten Position sperren. Es ist strikt verboten, die Tasten der Steuerung parallel anzuschließen! Die Steuertaste steht unter Netzspannung und muss daher
angemessen isoliert und geschützt werden.
04. INSTALLATION
44
10
2x4,5 Nm
2x9,5 Nm
L (mm)
156
1
L
1
L
190
22
1
2
BLAU
SCHWARZ
NEUTRAL
BEWEGUNG 1
L
N
2
3
2
3
02
3
BRAUN
Gelb/Grün
BEWEGUNG 2
ERDE
2
3
M
1
4
M6x12
4
M6x12
M5x12
M5x12
