indexa FD2B Montageanleitung Und Bedienungsanleitung

ZUSATZ-FUNK-BEWEGUNGSMELDER
A
*
1
2
B 5
6
8
9
10
12
13
14
15
Einleitung
Lesen Sie diese Bedienungsanleitung sowie die Bedienungsanleitungen für das Set FD20 bzw. FD25
vollständig und sorgfältig durch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die
Hand habung des Gerätes sein, fragen Sie einen Fachmann oder informieren Sie sich im Internet unter
www.pentatech.de. Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte
weiter.
Bestimmungsgemäße Verwendung

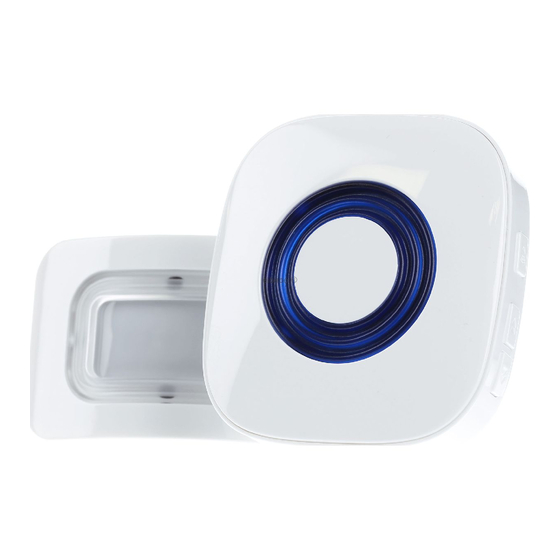

Dieser Funk-Bewegungsmelder mit Sender FD2B besitzt eine einmalige Codierung, die am Empfänger
der Sets FD25 oder FD20 angemeldet werden kann.
Bis zu 8 Klingeltasten/Bewegungsmelder können an einer Gongeinheit angemeldet werden, mit
individuellen Melodien zur einfachen Rufunterscheidung. Die Anzahl von Gongeinheiten pro
Klingeltaste/Bewegungsmelder ist nicht begrenzt, die Funkreichweite ist jedoch zu beachten.
Der Infrarot-Bewegungsmelder reagiert auf Bewegungen von Personen innerhalb seines
Erfassungsbereiches und sendet ein Funksignal an die Gongeinheit. Diese signalisiert mit einer
auswählbaren Melodie und/oder einem optischen Blinksignal.
Das Gerät ist ausschließlich in Innenräumen zu betreiben. Der Bewegungsmelder wird mit 2 St. AAA
(LR3) Batterien oder alternativ über ein Micro-USB-Netzgerät 5 V DC, min. 100 mA betrieben.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß. Für
Folgeschäden sowie für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche
Bedienung verursacht werden, wird nicht gehaftet.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den
einwandfreien Zustand der Geräte
1 Bewegungsmelder 2 Schrauben
1 Halterung 2 Dübel
Ausstattung (siehe Abbildungen)
1 Gongeinheit* 6 Schraubloch
2 LEDs* 7 Bewegungsmelder
3 Melodietaste* 8 Sensorlinse
4 Lautstärketaste* 9 LED
5 Halterung 10 Batteriefachdeckel
* Abb. A nicht im Lieferumfang enthalten
3
4
C D
7
11
E F
95°
9m
5m
40°
11 Ein/Aus-Schalter
12 Netzgeräte-Anschluss
13 Befestigung für Halterung
14 Pfeilmarkierung
15 Batteriefach
Technische Daten
FD2B
Betriebsspannung:
Stromaufnahme:
Stromversorgung:
Sensor:
PIR-Erfassungsbereich
(horizontal):
abgestrahlte max. Sendeleistung: < 10 mW
Frequenzband:
Senderreichweite:
Codierung:
Betriebstemperatur:
Gehäusemaße:
Gewicht:
Sicherheitshinweise
Gefahr! Bei Nichtbeachtung der folgenden Hinweise werden Leben und Gesundheit gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Batterien, Verpackungsmaterial oder
Kleinteilen! Andernfalls droht Lebensgefahr durch Ersticken!
!
Der Netzstrom für den Empfänger sowie ggf. für den Sender muss vorschriftsmäßig 230 V AC, 50 Hz
betragen und mit einer vorschriftsmäßigen Sicherung ausgestattet sein.
!
Verhindern Sie, dass die Geräte mit Feuchtigkeit in Berührung kommen! Andernfalls droht Lebens- oder
Verletzungsgefahr!
!
Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim Befestigen! Andernfalls
droht Lebens-, Verletzungsgefahr sowie Beschädigung!
!
Achten Sie darauf, dass die Batterien nicht kurzgeschlossen oder ins Feuer geworfen werden. Sie dürfen
außerdem nicht aufgeladen oder geöffnet werden. Es besteht Lebensgefahr durch Explosion!
!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Achtung! Bei Nichtbeachtung der folgenden Hinweise werden Sachwerte gefährdet.
!
Betreiben Sie das Gerät ausschließlich mit den zugelassenen Batterietypen.
!
Vermeiden Sie, dass die Geräte mit Feuchtigkeit in Verbindung kommen.
!
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus den Geräten.
Inbetriebnahme
!
Stecken Sie die Gongeinheit in eine geeignete Netzstromsteckdose (230 V ~50Hz).
!
Schließen Sie den USB-Stecker eines 5 V DC USB-Netzgerätes an den Netzgeräte-Anschluss [8] des
Bewegungsmelders an oder setzen Sie Batterien wie folgt in den Bewegungsmelder ein:
!
Drücken Sie auf die Pfeilmarkierung [14] des Batteriefachdeckels [10] am Bewegungsmelder, und
schieben Sie diesen zur Seite (in Pfeilrichtung).
!
Setzen Sie zwei Stück AA-Batterien polrichtig in das Batteriefach [15] ein (siehe Markierungen im
Batteriefach).
!
Setzen Sie den Batteriefachdeckel wieder auf.
!
Schalten Sie den Bewegungsmelder ein, indem Sie den Ein/Aus-Schalter [11] auf I schieben.
Anmeldung von Bewegungsmeldern an der Gongeinheit
!
Wählen Sie an der Gongeinheit die gewünschte Melodie für diesen Sender durch wiederholtes Drücken der
Melodie-Taste [3]. Halten Sie die Lautstärketaste [4] ca. 5 Sekunden lang gedrückt, bis ein Signalton
ertönt und die LEDs schnell blinken. Bewegen Sie sich vor dem Bewegungsmelder bzw. drücken Sie die
Klingeltaste. Die Anmeldung ist nun abgeschlossen. Sobald die Gongeinheit das Anmeldesingal des
Senders empfangen hat, verlässt er automatisch den Anmeldemodus.
!
Zum Löschen aller angemeldeten Bewegungsmelder/Klingeltasten halten Sie die Melodietaste [3] ca. 5
Sekunden lang gedrückt. Zur Bestätigung ertönt "Ding Dong", d.h. alle angemeldeten
Bewegungsmelder/Klingeltasten wurden gelöscht und die Melodie wurde auf "Ding Dong" zurückgesetzt.
Auswahl der Lautstärke/Melodie
!
Drücken Sie wiederholt kurz auf die Lautstärketaste an der Seite der Gongeinheit, um eine der vier
Lautstärken auszuwählen.
!
Drücken Sie wiederholt auf die Melodietaste der Gongeinheit, um eine von 24 Melodien auszuwählen. Die
zweite Melodie (nach Ding Dong) ist still - es wird nur ein optisches Signal ausgegeben.
!
Um die Melodie zu ändern, muss die neue Melodie zunächst am jeweiligen Bewegungsmelder eingelernt
werden. Wählen Sie hierzu die gewünschte Melodie an der Gongeinheit aus, und halten Sie anschließend
die Lautstärketaste ca. 5 Sekunden lang gedrückt, bis ein Signalton ertönt und die LEDs schnell blinken.
Lösen Sie anschließend den Bewegungsmelder durch Bewegung aus. Sie haben die Melodie nun erfolgreich
geändert. Die Gongeinheit bestätigt die erfolgreiche Anmeldung mit der gewünschten Melodie.
Montage des Bewegungsmelders
Soll der Bewegungsmelder fest montiert werden, dann:
!
Halten Sie die Halterung an die gewünschte Montagestelle und markieren Sie die zwei Schraublöcher [6]
mit einem Stift auf dem Untergrund.
"
3 V DC
30 µA (Ruhe); 15 mA (Betrieb)
2 x Batterie 1,5 V alkalisch LR3 (AAA) oder Micro-USB-Netzgerät 5 V
min. 100 mA (beides nicht im Lieferumfang enthalten)
Passiver Infrarot-Bewegungsmelder (PIR) mit Fresnel-Linse
ca. 5 m x 90° (max. bei 20° C, s. Abb. E)
ca. 9 m x 40°(vertikal, s. Abb. F)
433,92 MHz
ca. 70 m (im Freien)
16 Bit, werkseitig vorcodiert (> 65.000 verschiedene Codes)
±0°C bis +40°C
ca. 85 x 54 x 35 mm
ca. 60 g (exkl. Batterien)
"
DC,
