indexa 8000X Installationsanleitung

Festnetz-Kommunikationsmodul 8000X
Das 8000X ist ein
Alarmsysteme aus der System 8000 Serie. Es wird im
Gehäuse der Zentrale
Sprachnachrichten im Alarmfall, Kommunikation mit einer
AES (Alarmempfangsstelle) und Fernzugriff über eine
Telefontastatur. Das Kommunikationsmodul verwendet
Tonwahl.
1. Installation

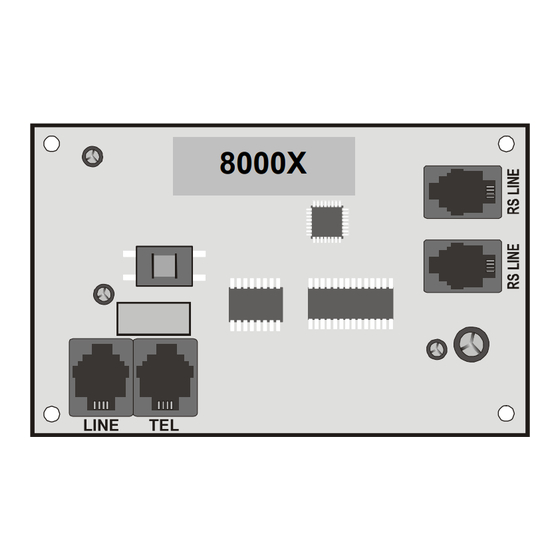

• Das 8000X kann über ein vieradriges RJ-Kabel an den
digitalen Bus der Zentrale angeschlossen werden.
Verwenden Sie die Anschlüsse am Kommunikations-
modul, die mit RS LINE gekennzeichnet sind. Beide
RS LINE Anschlüsse haben eine Paralleldrahtleitung,
sie können daher auch eingesetzt werden, um den
digitalen Bus der Zentrale zu teilen.
• Schließen Sie das 8000X über das mitgelieferte Kabel
an eine Telefonleitung an. Verwenden Sie die mit LINE
gekennzeichnete Buchse am Kommunikationsmodul.
• Weitere Geräte (Telefonanlagen, Telefon, Faxgerät,
Modem etc.) können an die mit TEL gekennzeichnete
Buchse angeschlossen werden.
• Ist die Zentrale im Stand-by-Modus, so funktionieren
die Telefonleitung und die angeschlossenen Geräte
normal.
• Das Kommunikationsmodul darf nur an Telefon-
leitungen des Typs 1-3 und nicht an doppelte oder
gebündelte Nebenanschlussleitungen angeschlossen
werden.
8000X
Hinweis: Das Kommunikationsmodul muss direkt an
eine analoge Telefonleitung angeschlossen werden
(nicht hinter einer Telefonanlage oder z.B. einer Fritz
Box). Alle anderen Geräte sollten an den Ausgang TEL
des Kommunikationsmoduls angeschlossen werden.
2. Sprachnachrichten im Alarmfall
- Je nach Art
Kommunikationsmodul 5 festgelegte Alarmmeldungen an
bis zu 4 programmierte Telefonnummern senden.
• Ist die Zentrale nicht scharfgeschaltet, so stellen Sie
den Errichter-Modus
Systemtastatur *0 SC eingeben (SC=Errichtercode,
werkseitig 8080).
• Geben Sie die erforderlichen Programmiersequenz(en)
ein. Eine Sequenz, die gerade eingegeben wird, kann
durch Drücken der Taste # beendet werden.
• Die vollständige Eingabe einer Sequenz wird durch
einen Piepton bestätigt.
erforderlichen Sequenzen
Errichtermodus durch Drücken der Taste #.
Kommunikationsmodul
installiert und ermöglicht
des Ereignisses kann
ein, indem Sie
Nach Eingabe
verlassen Sie
Installationsanleitung
• Je nach Systemkonfiguration können Telefonnummern
für
auch im Betriebsmodus eingegeben werden.
2.1. Telefonnummern
programmieren
Um Telefonnummern
programmieren, geben Sie ein:
71Mxx... xx *0
M
xx...xx ist
Beispiel: Die Eingabe von 712 483 123 456 *0 speichert
die Nummer 483 123 456 in Speicher 2.
Um eine Nummer aus einem Speicher M zu löschen,
geben Sie ein:
71M*0
M
Sprachnachrichten
Reihenfolge an die programmierten Telefonnummern
gesendet. Ein Bericht an eine bestimmte Telefon-
nummern beginnt mit der gewählten Nummer. Danach
folgt eine Wartezeit von 6 Sekunden. Nach dieser Zeit
wird Sprachnachricht Nr. 1 (Identifizierung des Alarm-
systems) abgespielt, gefolgt von einer Beschreibung des
Ereignisses. Dieser Vorgang wird 4 Mal wiederholt,
danach beendet das Kommunikationsmodul den Anruf.
Normalerweise
beendet, nachdem alle Telefonnummern benachrichtigt
wurden. Sie können die Nachrichten jedoch durch eine
Beendigung des Alarms oder durch Drücken der Taste #
an dem Telefon, das gerade angerufen wurde, stoppen.
Falls ermöglicht, wird vor den Sprachnachrichten ein
Bericht an eine AES gesendet.
Hinweis: Programmieren Sie keine Notrufnummern!
Werkseitig
Speicher gelöscht.
2.2. Eingeschränkte Ereignismeldung
Das Kommunikationsmodul bietet eine spezielle Option
für die zweite Telefonnummer, so dass nur ein Einbruch-
oder Panikalarm gemeldet wird (andere Ereignisse, wie
z.B. Feuer,
gemeldet).
Während des Anrufs an die erste Telefonnummer kann
der Benutzer entscheiden, ob die Alarmmeldung auch an
die verbleibenden Telefonnummern weitergeleitet werden
das soll, oder ob er die weiteren Anrufe durch Drücken der
Taste # auf der Telefontastatur abbrechen will (z.B. bei
einem Fehlalarm).
Um diese Funktion zu programmieren, geben Sie ein:
auf der
792x
x = 0
x = 1
Die Werkseinstellung ist 7921.
Diese
Ereignismeldungen
aller
Sprachnachrichten erfolgen.
den
für
für
ist der Telefonnummern-Speicher 1 bis 4
die gewünschte
(max.16 Stellen)
ist Speicher 1 bis 4
werden in
werden die Sprachnachrichten erst
wurden sämtliche
Fehler oder Sabotage
nur Einbruch oder Panik werden gemeldet
alle Ereignisse
Telefonnummern gemeldet
Einstellung hat keinen
an eine
Sprachnachrichten
Sprachnachrichten zu
Telefonnummer
ihrer gespeicherten
Telefonnummern-
werden nicht
werden an alle
Einfluss auf
AES, die über
