indexa AS-80 Handbuch

Zentrale für Zugangskontrollsystem AS-80
Das Zugangskontrollsystem AS-80 kann elektrische Anwendungen wie z.B. Türschlösser, Tore oder Sicherheitssysteme steuern. Es
besteht aus 2 Teilen - einer Tastatur JA-80H und/oder dem Kartenlesegerät JA-60N (wird separat geliefert) und der Zentrale AS-80 mit
integrierter Notstromversorgung.
An jede Zentrale können eine oder zwei Tastaturen angeschlossen werden (z.B. an beiden Seiten einer Tür).
Eine separate Zentrale mit einer integrierten Notstromversorgung, die in einem überwachten Raum (im Innenbereich) installiert wird,
bietet maximale Sicherheit.
Die Kommunikation über das Kabel von der Tastatur zur Zentrale wird mit einem ausgeklügelten Code verschlüsselt. So wird
gewährleistet, dass die Anwendung nur durch die Eingabe eines gültigen Codes gesteuert werden kann. Das System kann 120
Benutzercodes und Zugangskarten erkennen. Von innen kann die Tür durch einen Tastendruck geöffnet werden.
Die Tastatur besteht aus stabilem Kunststoff, ist hinterleuchtet, zerstörungssicher und für den Außenbereich geeignet.
Installation
Die Installation sollte nur von einem autorisierten Fachmann durchgeführt werden.
Bis zu 2 Tastaturen/Kartenleser (JA-80N/H) können an eine AS-80 angeschlossen werden. Die erste Tastatur muss als Haupttastatur
programmiert werden. Sämtliche Programmierungen können nur über die Haupttastatur vorgenommen werden. Die zweite (Neben-)
Steuerung kann eine Tastatur oder ein Kartenleser sein.
Eine Tastatur oder ein Kartenleser können im Außenbereich installiert werden (IP-65).
1. Entfernen Sie die Gehäusevorderseite - lösen Sie die Schraube an der Gehäuserückseite.
2. Befestigen Sie die Gehäuserückseite an der gewünschten Stelle (vergewissern Sie sich, dass der Sabotagekontakt richtig nach unten gedrückt ist).
3. Schließen Sie das Tastaturkabel an die Anschlüsse AS-80 der Zentrale an. Verwenden Sie dazu 8-adriges abgeschirmtes Kabel, max.
Länge 150 m.
4. Schrauben Sie die Gehäusevorderseite fest.
5. Installieren Sie die AS-80 an der gewünschten Stelle.
6. Schließen Sie das Kabel in der AS-80 gemäß der folgenden Beschreibung an.
Hinweis: Wenn Sie eine Haupttastatur ändern, müssen Sie das System neu einstellen!
Wird eine zweite Tastatur verwendet, so sollte sie mindestens 50cm von der Haupttastatur entfernt platziert werden.
Anschlüsse der Zentrale:
C1, NC1, NO1 Relais-Wechselkontakt, max.1.5 A / 24 V
C2, NC2, NO2 Relais-Wechselkontakt, max.1.5 A / 24 V
TMP, TMP Öffner-Sabotageausgang, max. 0.1 A / 25 V;
IN, COM Eingang für Türöffnertaste
AS-80 Zentrale für Zugangskontrollsystem
Anschluss der Tastatur / des Kartenlesers an die AS-80
Tastaturkabel Anschluss in der Zentrale
rot + 12V
blau GND
grün CLK
braun DTA
gelb nicht angeschlossen (wird für den
Programmiermodus verwendet, sollte
nach der Installation isoliert werden)
pink nicht angeschlossen
grau, weiß TMP

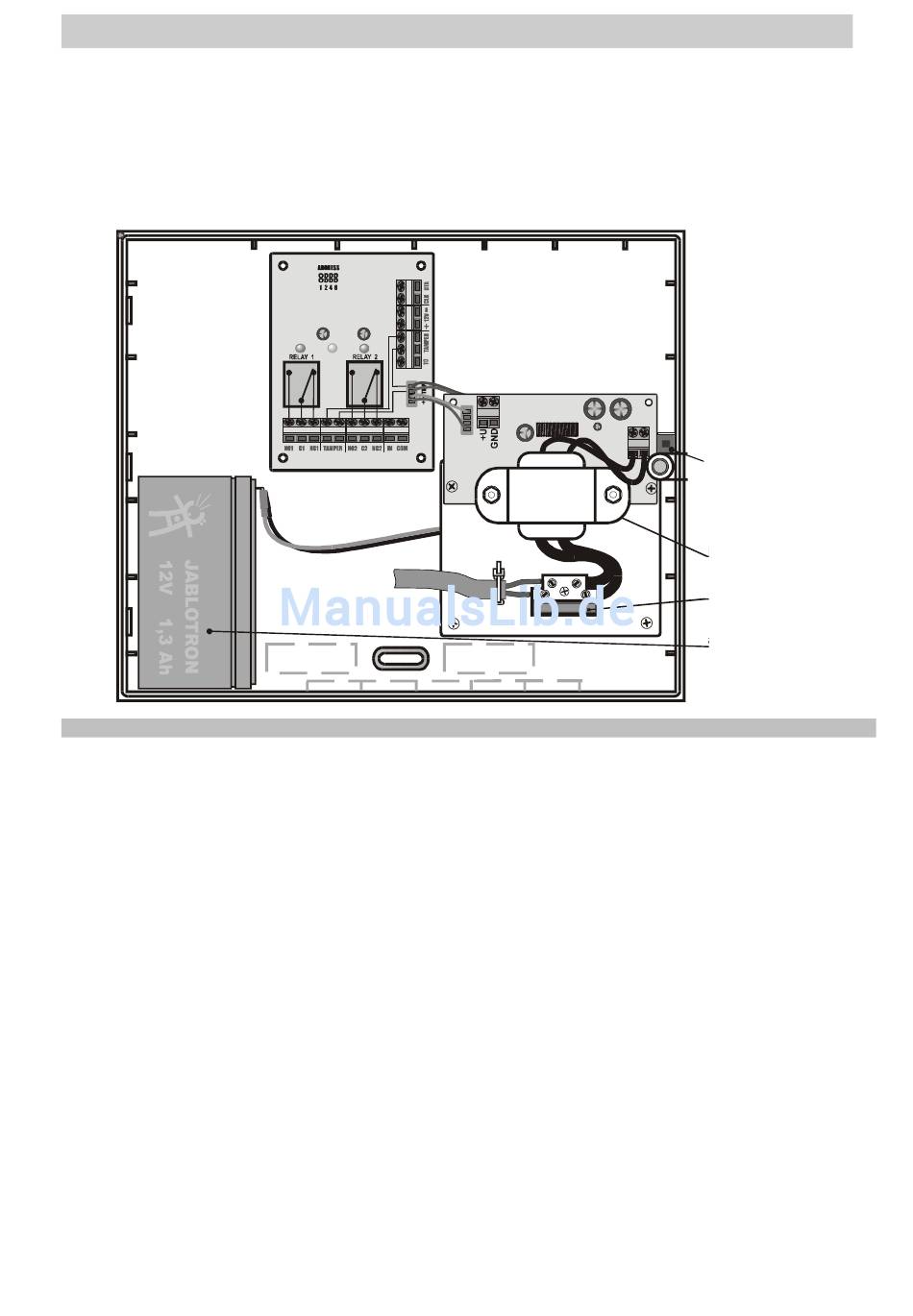

1
Sabotage
Transformator
Sicherung
Akku
MKM51600_OS4_090324
