Wenn das Gerät eine sehr niedrige
•
Batteriespannung erkennt,
wird der Fehlercode „E04"
angezeigt, und das Gerät
funktioniert erst dann
wieder, wenn die Batterien
ausgewechselt wurden.
Zum Wechseln der Batterien zunächst die
drei Schrauben an der Rückseite des Geräts heraus-
drehen. Dafür einen
Kreuzschlitzschraubendreher (Nr. 1) verwenden.
Wenn die Schrauben entfernt sind, die beiden
Gehäusehälften des Geräts vorsichtig trennen.
Nun können die in der hinterent Gehäusehälfte befind-
lichen Batterien gewechselt werden. Beim Einlegen der
neuen Batterien auf die richtige Polarität achten (siehe Prägung
an der hinteren Gehäusehälfte).
HINWEIS: Wenn die Batterien nicht richtig eingelegt werden, haben sie keinen Kontakt und
das Gerät funktioniert nicht.
Die beiden Gehäusehälften vorsichtig wieder zusammensetzen und dabei die Drähte so legen,
dass sie nicht zwischen den Gehäusehälften eingeklemmt werden. Die Dichtung, die die
Gehäusehälften trennt, wird an der hinteren Gehäusehälfte erfasst.
Die drei Schrauben wieder einsetzen und anziehen, bis sie fest sitzen (siehe Abbildung 2).
Das Gerät führt dann automatisch eine Kalibrierung aus und beginnt, den Sauerstoffanteil in
% anzuzeigen.
HILFREICHER HINWEIS: Wenn das Gerät nicht funktioniert, die Schrauben auf festen Sitz
prüfen, um für eine korrekte elektrische Verbindung zu sorgen.
HILFREICHER HINWEIS (MAXO2+AE): Vor dem Zusammensetzen der beiden Gehäusehälften
sicherstellen, dass die Keilnut am oberen Ende des Spulensatzes an dem kleinen Vorsprung
eingerastet ist, der sich an der hinteren Gehäusehälfte befindet. Dies dient dazu, den
Spulensatz in die richtige Lage zu bringen und zu verhindern, dass er sich dreht. Eine unrich-
tige Lage kann dazu führen, dass sich die Gehäusehälften nicht schließen lassen und ein
Betrieb des Geräts nach dem Anziehen der Schrauben nicht möglich ist.
6.0 ERSETZEN DES SAUERSTOFFSENSORS
6.1 Modell MaxO2+A
Wenn der Sauerstoffsensor ersetzt werden muss, wird dies nach Beginn eines
Kalibrierungsvorgangs durch die Meldung „Cal Err lo" angezeigt.
Zum Ersetzen des Sauerstoffsensors zunächst die drei Schrauben an der Rückseite des Geräts
herausdrehen.
DEUTSCH

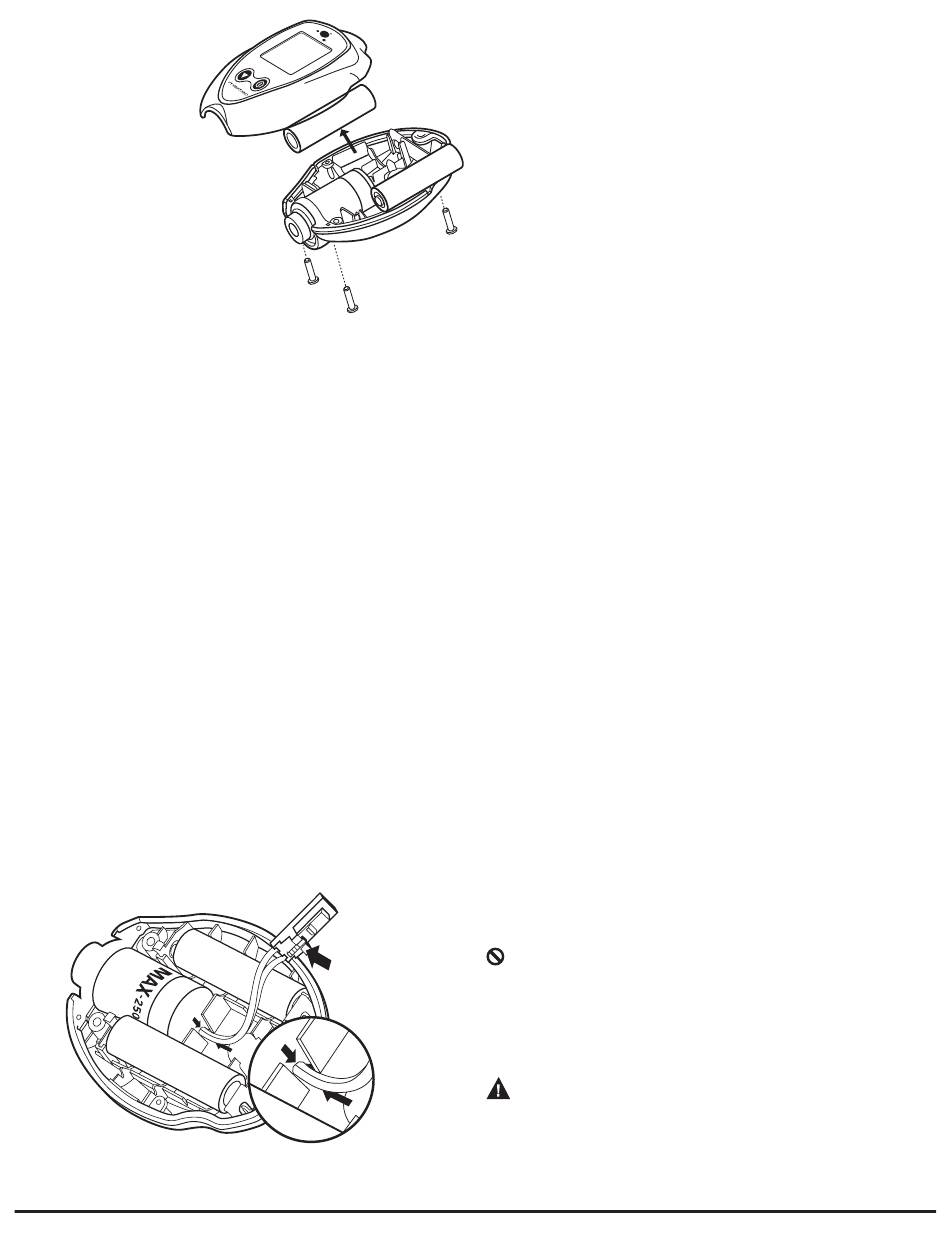

ABBILDUNG 2
ARRETIERHEBEL
ABBILDUNG 3
Dafür einen Kreuzschlitzschraubendreher (Nr. 1) verwenden.
Wenn die Schrauben entfernt sind, die beiden Gehäusehälften des Geräts vorsichtig trennen.
Den Sauerstoffsensor von der Leiterplatte trennen, indem zunächst der Arretierhebel gedrückt
und dann der Steckverbinder aus der Buchse gezogen wird.
Nun kann der in der hinteren Gehäusehälfte befindliche Sauerstoffsensor ersetzt werden.
HILFREICHER HINWEIS: Den neuen Sensor so einlegen, dass der rote Pfeil am Sensor mit
der Ausrichtung des Pfeils in der hinteren Gehäusehälfte übereinstimmt. An der hinteren
Gehäusehälfte befindet sich ein kleiner Vorsprung, an dem der Sensor einrasten muss,
wodurch verhindert wird, dass sich der Sensor im Gehäuse dreht (siehe Abbildung 3).
HINWEIS: Wird der Sauerstoffsensor nicht richtig eingebaut, lässt sich das Gehäuse nicht
schließen, und das Gerät kann beschädigt werden, wenn die Schrauben angezogen werden.
HINWEIS: Falls der neue Sensor mit einem roten Band umwickelt ist, entfernen Sie es. Warten
Sie 30 Minuten und starten Sie erst dann die Kalibrierung.
Den Sauerstoffsensor an den Steckverbinder an der Leiterplatte anschließen.
Die beiden Gehäusehälften vorsichtig wieder zusammensetzen und dabei die Drähte so legen,
dass sie nicht zwischen den Gehäusehälften eingeklemmt werden. Sicherstellen, dass der
Sensor vollständig eingebaut ist und sich in der richtigen Lage befindet.
Die drei Schrauben wieder einsetzen und anziehen, bis sie fest sitzen. Prüfen, ob das Gerät
richtig funktioniert.
Das Gerät führt dann automatisch eine Kalibrierung aus und beginnt, den Sauerstoffanteil in
% anzuzeigen
6.2 Modell MaxO2+AE
Wenn der Sauerstoffsensor ersetzt werden muss, wird dies durch die Meldung "Cal Err lo"
angezeigt.
Den Sensor durch Drehen der Klemmschraube gegen den Uhrzeigersinn vom Kabel lösen und
aus dem Anschluss ziehen.
Setzen sie den neuen Sensor ein, indem sie den Steckverbinder des Wendelkabels an der
Buchse des Sauerstoffsensor anschließen. Die Klemmschraube im Uhrzeigersinn eindrehen,
bis sie fest sitzt.
Das Gerät führt dann automatisch eine Kalibrierung aus und beginnt, den Sauerstoffanteil in
% anzuzeigen.
7.0 REINIGUNG UND WARTUNG
Das Analysiergerät MaxO2+ bei einer Temperatur lagern, die der Umgebungstemperatur
entspricht, in der das Gerät täglich verwendet wird.
Im Folgenden werden die Verfahren zum Reinigen und Desinfizieren des Instruments, des
Sensors und des Zubehörs (wie Flussableiter, T-Verbindungsstück) beschrieben:
Instrument:
Beim Reinigen und Desinfizieren der Außenflächen des Analysiergeräts MaxO2+ ist mit
◆
Vorsicht vorzugehen, um ein Eindringen von Reinigungs- oder Desinfektionslösung in das
Innere des Instruments zu vermeiden.
DAS Gerät nicht in Flüssigkeit eintauchen
Die Außenfläche des MaxO2+ kann mit einem milden Reinigungsmittel und einem feuchten
◆
Tuch gesäubert werden.
Der MaxO2+ darf nicht mit Dampf, Ethylenoxid oder Strahlensterilisierung gereinigt werden.
◆
Sauerstoffsensor:
WARNUNG: Den Sensor nie an einer Stelle installieren, wo er dem Atem oder
Sekretionen des Patienten ausgesetzt ist, es sei denn, der Sensor, der Flussableiter und das
T-Verbindungsstück werden nach der Verwendung entsorgt.
Den Sensor mit einem Tuch reinigen, das mit Isopropanol (Lösung aus 65 % Alkohol/
◆
Wasser) getränkt ist.
