Die Batterien durch hochwertige alkalische Batterien oder Lithiumbatterien (AA) ersetzen.
◆
Verwenden Sie KEINE Akkus.
Wenn das Gerät gelagert wird (einen Monat oder länger nicht verwendet wird), empfiehlt
◆
es sich, die Batterien herauszunehmen, um das Gerät gegen Auslaufen der Batterien zu
schützen.
Der Maxtec Max-250+ Sauerstoffsensor ist ein abgedichtetes Gerät, das ein
◆
Schwachsäureelektrolyt, Blei (Pb) und Bleiazetat enthält. Blei und Bleiazetat sind
gefährliche Abfallstoffe und sollten ordnungsgemäß entsorgt oder zur Entsorgung oder
Wiederverwertung an Maxtec zurückgegeben werden.
Das Gerät setzt bei der Kalibrierung eine prozentuale Sauerstoffkonzentration voraus.
◆
Während der Kalibrierung sicherstellen, dass das Gerät mit 100 % Sauerstoff oder einer
entsprechenden Umgebungsluftkonzentration versorgt wird. Anderenfalls wird das Gerät
nicht richtig kalibriert.
NICHT fallen lassen. Der Sensor könnte sonst beschädigt werden.
NICHT mit Ethylenoxid sterilisieren. Den Sensor nicht in Reinigungslösung tauchen, im
Autoklaven behandeln oder hohen Temperaturen aussetzen.
HINWEIS: Das Gerät ist latexfrei.
◆
SICHERHEITSETIKETTEN
Folgende Symbole und Sicherheitsbeschriftungen sind auf dem MaxO2+ zu finden:
Die Gebrauchsanweisung
beachten
Warnhinweise
Entspricht ETL Standards
Nicht
Batterieanzeige niedrig
Kalibrierung erforderlich
Vorsicht
Dieses Produkt darf ausschlieblichh
an Arzte oder auf arztliche
Anordnung verkauft weden
Hersteller
Herstellungsdatum
1.0 SYSTEMÜBERSICHT
1.1 Indications for Use
The MaxO2+ oxygen analyzer is intended for spot checking of the concentration of oxygen
being delivered to patients ranging from newborns to adults. It can be used in pre-hospital,
hospital, and sub-acute settings. The MaxO2+ is not a life supporting device.
1.2 Beschreibung der Basiseinheit
Aufgrund seines hoch entwickelten Designs bietet das Analysiergerät MaxO2+ eine unüber-
troffene Leistung und Zuverlässigkeit. Das Gerät weist folgende Funktionsmerkmale und
Vorteile auf:
WWW.MAXTEC.COM • (800) 748-5355
Ein/Aus
Kalibrierung
Nicht wegwerfen.
Örtliche Vorschriften
für die Entsorgung
beachten
%
Sauerstoff-%
Seriennummer
Losnummer/
Chargennumer
Spritzwassergeschützt
Autorisierter Vertreter
in der Europäischen
Gemeinschaft
Katalognummer
Medizinprodukt
Sauerstoffsensor mit besonders langer Lebensdauer von etwa 1,500,000 O2-
•
Prozentstunden (2 Jahre Garantie)
Haltbares, kompaktes Design, das eine bequeme Bedienung von Hand und eine
•
einfache Reinigung ermöglicht.
Betrieb mit nur zwei alkalischen Batterien (AA, 2 x 1,5 Volt) für etwa 5000
•
Betriebsstunden bei kontinuierlicher Anwendung. Eine besonders lange Lebensdauer
wird erreicht, wenn zwei Lithiumbatterien (AA) verwendet werden..
Sauerstoffspezifischer, galvanischer Sensor, der 90 % des Endwerts in ca. 15 Sekunden
•
bei Raumtemperatur erreicht.
Große, bequem ablesbare LCD-Anzeige mit 3 1/2 Stellen für Messwerte im Bereich von
•
0–100%.
Leichte Bedienung und schnelle Kalibrierung durch Tastendruck.
•
Selbstprüfung der Analog- und Mikroprozessorschaltkreise.
•
Anzeige für niedrige Batteriespannung.
•
Kalibrierungszeitgeber, der den Bediener an die Kalibrierung des Geräts erinnert,
•
indem auf der LCD-Anzeige ein Kalibrierungssymbol angezeigt wird.

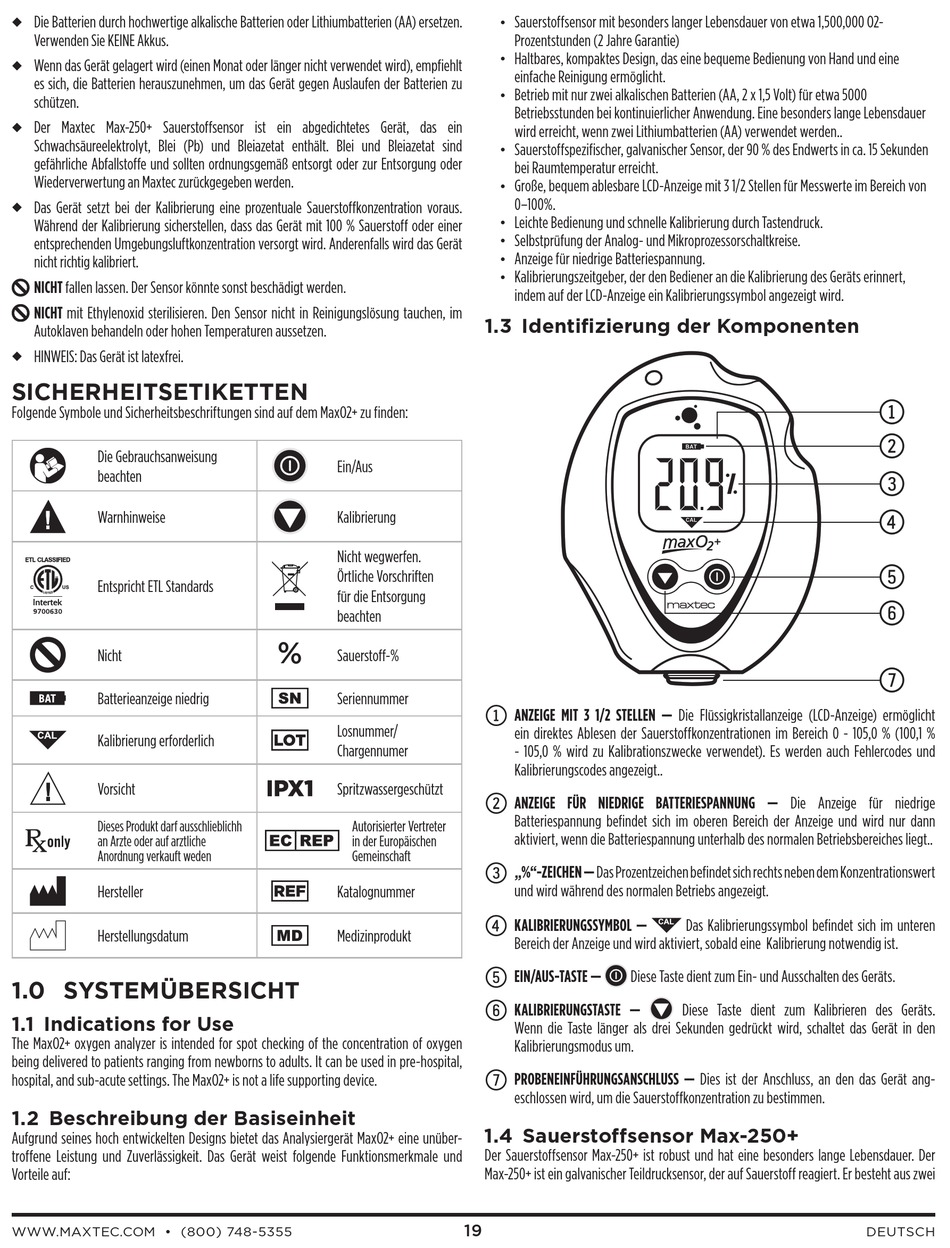

1.3 Identifizierung der Komponenten
1
ANZEIGE MIT 3 1/2 STELLEN — Die Flüssigkristallanzeige (LCD-Anzeige) ermöglicht
ein direktes Ablesen der Sauerstoffkonzentrationen im Bereich 0 - 105,0 % (100,1 %
- 105,0 % wird zu Kalibrationszwecke verwendet). Es werden auch Fehlercodes und
Kalibrierungscodes angezeigt..
2
ANZEIGE FÜR NIEDRIGE BATTERIESPANNUNG — Die Anzeige für niedrige
Batteriespannung befindet sich im oberen Bereich der Anzeige und wird nur dann
aktiviert, wenn die Batteriespannung unterhalb des normalen Betriebsbereiches liegt..
3
„%"-ZEICHEN — Das Prozentzeichen befindet sich rechts neben dem Konzentrationswert
und wird während des normalen Betriebs angezeigt.
4
KALIBRIERUNGSSYMBOL —
Bereich der Anzeige und wird aktiviert, sobald eine Kalibrierung notwendig ist.
5
EIN/AUS-TASTE —
Diese Taste dient zum Ein- und Ausschalten des Geräts.
6
KALIBRIERUNGSTASTE —
Wenn die Taste länger als drei Sekunden gedrückt wird, schaltet das Gerät in den
Kalibrierungsmodus um.
7
PROBENEINFÜHRUNGSANSCHLUSS — Dies ist der Anschluss, an den das Gerät ang-
eschlossen wird, um die Sauerstoffkonzentration zu bestimmen.
1.4 Sauerstoffsensor Max-250+
Der Sauerstoffsensor Max-250+ ist robust und hat eine besonders lange Lebensdauer. Der
Max-250+ ist ein galvanischer Teildrucksensor, der auf Sauerstoff reagiert. Er besteht aus zwei
19
Das Kalibrierungssymbol befindet sich im unteren
Diese Taste dient zum Kalibrieren des Geräts.
1
2
3
4
5
6
7
DEUTSCH
