CEX-U ELECTRONIC MPS ® / CEX ELECTRONIC MPS
Ver o menú de serviço de assistência técnica
véase el menú de servicio
2
1
+
Carregar pulsar
≥ 2 seg.
4 3
5
6
O visor pisca
pantalla parpadea
9 8

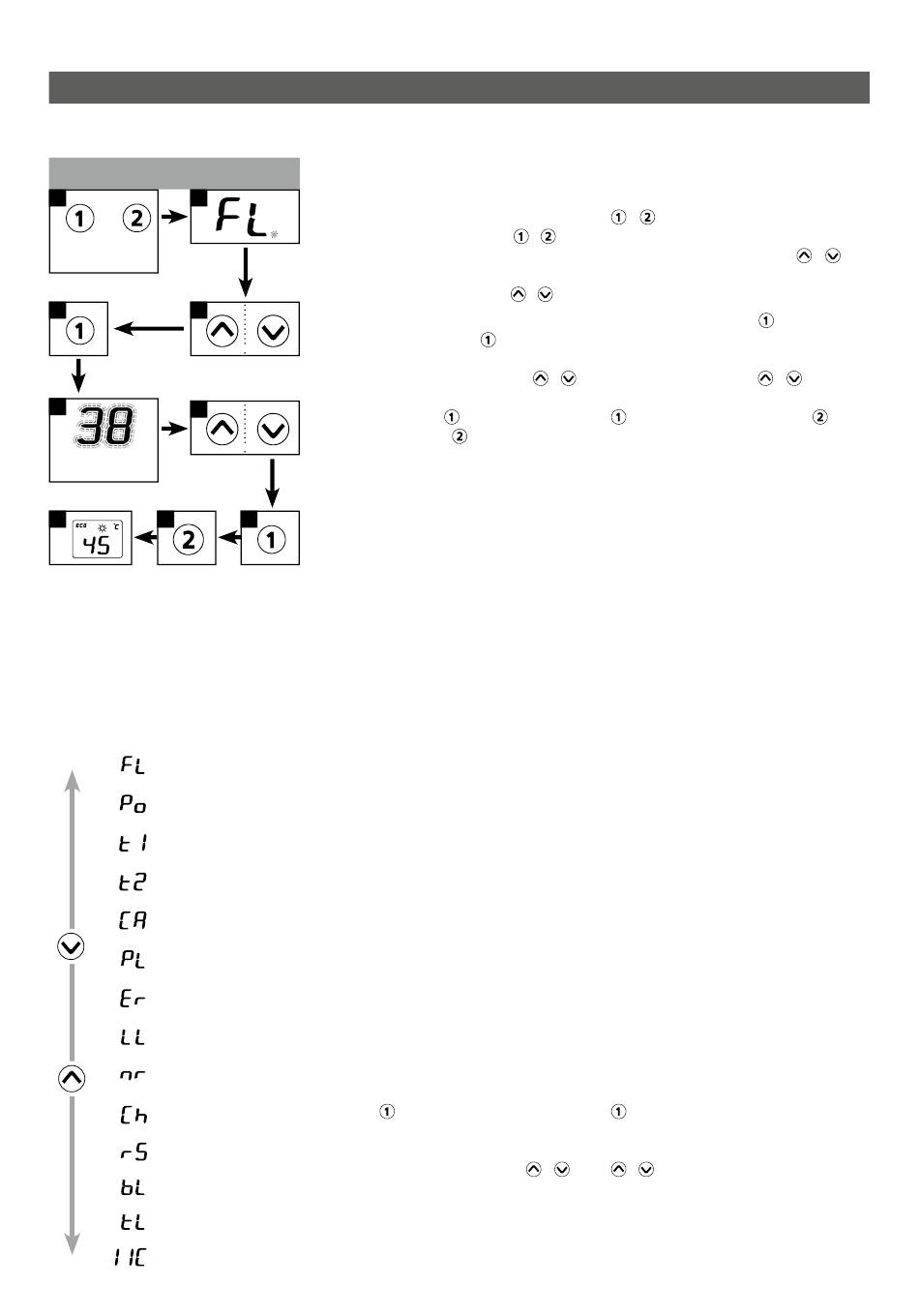

Sequência do ponto do menú « Menú
de serviço de assistência técnica »:
Orden de los elementos en el
„Menú de servicio":
Fluxo
Flujo
Potência
Potencia
Temperatura de entrada
Temp in
Temperatura de saída
Temp out
Valor de controlo
Valor de control
Potência do aparelho
Potencia del aparato
Diagnóstico
Diagnóstico
Nível de bloqueio
Nivel de bloqueo
Versão de software
Versión software
Canal de transmissão
Canal radioeléctrico
Capacidade de recepção
Potencia de recepción
Iluminação
Iluminación
Limite da temperatura
Límite de temperatura
Sinal
Señal
All manuals and user guides at all-guides.com
®
9. Menú de serviço de assistência técnica
O menú de serviço de assistência técni­
ca mostra uma vista de conjunto sobre
os parámetros do sistema, e serve para
o diagnóstico.
Para activar o menú, carregue por favor durante
pelo menos 2 segundos nas teclas
no visor aparece »FL« e um ponto que está a
piscar. Pode mudar entre os valores de indicação
individuais com as teclas de setas
Para ver o ponto do menú actualmente selec-
cionado, carregue na tecla
então o valor ao piscar. (Em alguns pontos
do menú pode mudar com as teclas
entre os valores individuais.) Quando carrega
novamente na tecla
selecção. Com a tecla
ao visor normal (valor teórico). Depois de
dois minutos sem carregar em qualquer tecla
muda automaticamente para o visor normal.
7
Os valores de indicação em detalhe:
»FL«: Fluxo
Indicação do caudal actual em l/min.
»Po«: Potência
Indicação da absorção de potência actual em
kW
»t1«: Temperatura de entrada
Indicação da temperatura de entrada em
°C.
»t2«: Temperatura de saída
Indicação da temperatura de saída em
°C.
»CA«: Valor de controlo
Indicação do valor de controlo do regula-
dor. Sector de indicação normal: 40 – 60.
»PL«: Potência do aparelho
Indicação da potência do aparelho máxi-
ma e regulada actualmente em kW.
»Er«: Diagnóstico
Indicação das últimas dez mensagens de
diagnóstico.
O primeiro valor depois de ter carregado
na tecla
indica o código de erros actual
(vide »O diagnóstico curto para o profissio-
nal autorizado« na tampa de protecção do
aparelho). Ao carregar nas teclas
podem ser indicados cronologicamente os
últimos dez códigos de erros, um atrás do
outro. O visor pisca então alternadamente
com o número de erros de »0« a »9« e o erro
9. Menú de servicio
El menú de servicios ofrece una visión
general de los parámetros del sistema
y se utiliza para el diagnóstico.
Para activar el menú pulsar los botones
en la pantalla aparece „FL" y un punto
e ,
parpadeando. Con las flechas
puede cambiar entre los valores.
e .
Para ver el valor del elemento selec-
cionado, pulse el botón
. O visor mostra muestra el valor parpadeando. (En
algunos elementos del menú se puede
e cambiar con las flechas
valores.) Nuevamente pulsando el botón
, volta para o menú de
vuelve al valor normal (valor especifica-
chega novamente
do). Después de dos minutos sin pulsar
un botón se vuelve automáticamente a la
pantalla normal.
Los valores detallados:
„FL": Flujo
Indicación del caudal actual en l/min.
„Po": Potencia
Indicación del consumo de energía actual
en kW
„t1": Temp in
Indicación de la temperatura de entrada
en °C.
„t2": Temp out
Indicación de la temperatura de salida
en °C.
„CA": Valor de control
Indicación del valor de control del regula-
dor. Rango normal de indicación: 40 – 60.
„PL": Potencia del aparato
Indicación de la potencia seleccionada
actual en kW.
„Er": Diagnóstico
Mostrar los últimos diez mensajes de diag-
nóstico.
El primer valor después de pulsar el botón
„Breve diagnóstico para el técnico") en la
cubierta del aparato. Pulsando las flechas
e
últimos diez códigos de error en orden
cronológico. La pantalla parpadeará
alternativamente en el número de error
respectivo de „0" a „9" y en los errores
50
y durante al menos 2 segundos,
. La pantalla
y
vuelve al menú. Con el botón
muestra el código de error actual (véase
y uno por uno se puedenver los
y se
entre los
se
