Alpha ESS Storion SMILE5 V2.0 Benutzerhandbuch Seite 11

Kabelbox-Anschlüsse auf der Vorderseite:
AUX-Anschluss
Item Beschreibung
BAT Batterie-Schalter
PV PV-Schalter
BACKUP Backup-Schalter
GRID Sicherheitsschalter – Stromnetz
AUX AUX-Anschluss
Kabelbox-Anschlüsse auf der rechten Seite:
Grid und Backup
Anschlüsse
Item Beschreibung
PV1, PV2 PV-Anschlüsse
Tel: +49 (0) 6103 459 160-1
c

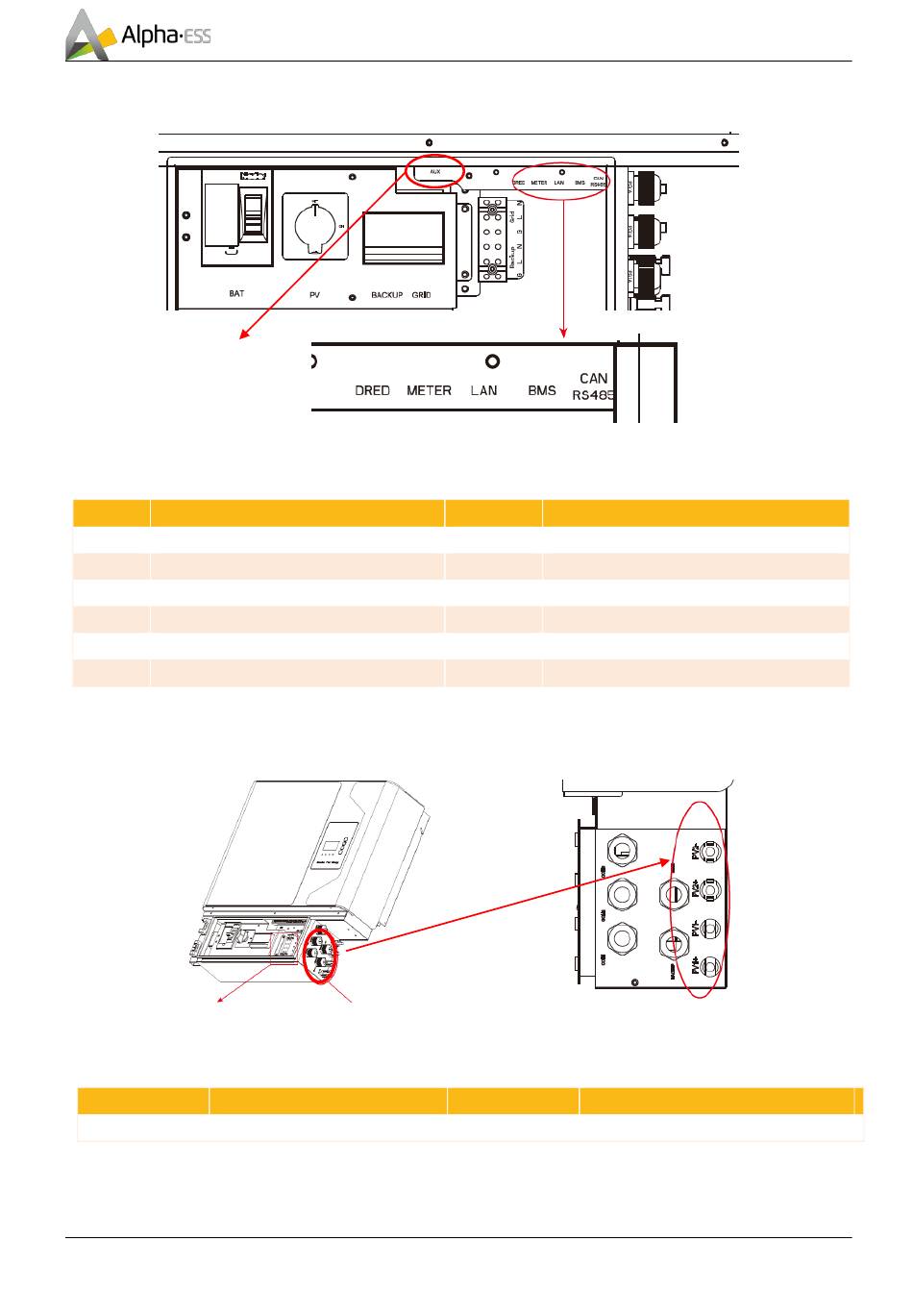

Abbildung 5. Kabelbox – Vorderseite
Abbildung 6. Kabelbox – Anschlüsse rechte Seite
Smarten Your Energy
E-Mail: europe@alpha-ess.de
Item Beschreibung
INV Entwicklertool
DRM DRED Anschluss
Meter RS485-Anschluss für Stromzähler
LAN Ethernet-Anschluss für Internet
BMS Batterie – Kommunikation
CAN Modbus RTU Anschluss
Item Beschreibung
Backup/ Grid Klemmleiste AC/ Stromnetz
Web:
Smarten Your Energy
(Entwicklertool)
Seite 11 von 27
