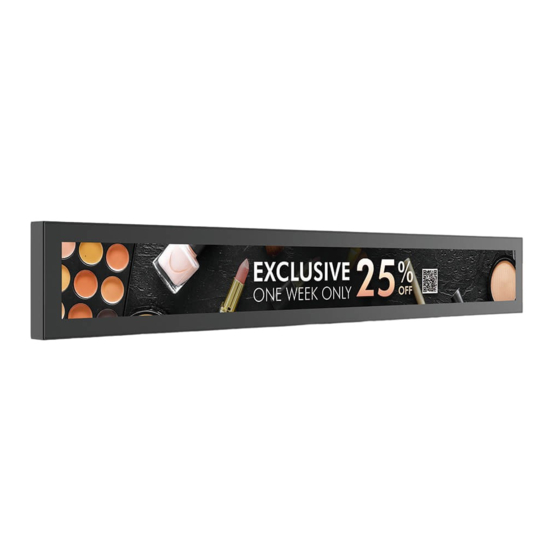

- Seite 1 BH2401/BH2801/BH3501 BH3801/BH3801D/BH2801N BH3801N LCD Monitor Benutzerhandbuch...
-
Seite 2: Haftungseinschränkung
– bezüglich des Inhaltes dieses Dokuments aus. Die BenQ Corporation behält sich das Recht vor, diese Publikation zu modifizieren und von Zeit zu Zeit deren Inhalte zu ändern, ohne sich dazu zu verpflichten, andere Personen über derartige Änderungen oder Modifikationen zu informieren. -
Seite 3: Produktunterstützung
Produktinformationen. Die verfügbaren Dateien variieren je nach Modell. 1. Stellen Sie sicher, dass der Computer eine Verbindung zum Internet besitzt. 2. Besuchen Sie die lokale Webseite von www.BenQ.com. Das Layout der Website kann sich je nach Region/Land unterscheiden. - Benutzerhandbuch und zugehöriges Dokument: www.BenQ.com... -
Seite 4: Inhaltsverzeichnis
Produktunterstützung............3 Sicherheitswarnungen und Schutzmaßnahmen..... 6 Wichtige Sicherheitshinweise ........... 8 Hinweise zum LCD Monitor............8 Sicherheitshinweise zur Fernbedienung........9 BenQ ecoFACTS................10 Lieferumfang ............... 11 Aufstellen des Bildschirms..........12 Befestigung des Bildschirms............12 Teile des Bildschirms und ihre Funktionen ....14 Vorderseite .................. - Seite 5 Inhaltsverzeichnis Einstellung Menü ................33 Eingangseinstellungen (Android) ..........33 Eingangseinstellungen (HDMI) ........... 40 Produktinformationen ............42 Technische Daten................. 42 X-Sign Inhaltskompatibilität............44 USB Gerätekompatibilität............44 Abmessungen................. 47 Unterstützte Eingangssignalauflösung........54 Fehlerbehebung ..............55 12/23/20...
-
Seite 6: Sicherheitswarnungen Und Schutzmaßnahmen
Sicherheitswarnungen und Schutzmaßnahmen Sicherheitswarnungen und Schutzmaßnahmen DIESES GERÄT MUSS GEERDET WERDEN Um einen sicheren Betrieb zu gewährleisten, darf der dreipolige Stecker nur mit einer dreipoligen Steckdose verbunden werden, die effektiv über die normale Verkabelung Das Symbol eines Blitzes mit Pfeilspitze im Haushalt geerdet ist. - Seite 7 Sicherheitswarnungen und Schutzmaßnahmen • Um das Risiko eines Stromschlags zu verringern, entfernen Sie nicht die Abdeckungen. Im Inneren befinden Sie keine vom Benutzer zu wartenden Teile. Wartungsarbeiten nur von Fachpersonal ausführen lassen. • Um Verletzungen zu vermeiden, ist ein Anbringen des Bildschirms oder der Ständer vor der Verwendung erforderlich.
-
Seite 8: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnungen. 4. Folgen Sie allen Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Nur mit einem trockenen Tuch reinigen. 7. -
Seite 9: Sicherheitshinweise Zur Fernbedienung
Wichtige Sicherheitshinweise Dies ist eine technische Einschränkung der LCD Technologie und stellt keinen Defekt dar. • LCD Bildschirme, wie Plasma- (PDP-) und herkömmliche Kathodenstrahlröhren- (CRT-) Bildschirme sind zudem anfällig gegenüber "Geisterbildern" bzw. "eingebrannten Bildern", die auf dem Bildschirm als feste Linien und Muster erkennbar sind. Um solche Schäden am Bildschirm zu vermeiden, achten Sie darauf, dass Standbilder (z.B. -
Seite 10: Benq Ecofacts
Wichtige Sicherheitshinweise BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting... -
Seite 11: Lieferumfang
Lieferumfang Lieferumfang Öffnen Sie den Karton und prüfen Sie den Inhalt. Falls ein Artikel fehlt oder beschädigt ist, setzen Sie sich bitte umgehend mit Ihrem Händler in Verbindung. BH2801/BH2801N BH3801/BH3801D/BH3801N BH2401 BH3501 LCD Bildschirm Stromkabel Fernbedienung Netzteil HDMI-Kabel (nach Region) -
Seite 12: Aufstellen Des Bildschirms
Hochformat. BH2801/BH3801: 400mm (A) x 100mm (B) BH2801N/BH3801N: 400mm (A) x 100mm (B) BH2401/ BH3501: 430mm (A) x 60mm (B) BH3801D Bitte stellen Sie sicher, dass die E/A-Seite bei der Installation im Querformat nach unten zeigt. Eine falsche Installation kann zu Problemen bei der Wärmeableitung... - Seite 13 Aufstellen des Bildschirms *Schraubentyp: M6*12L 6. Bringen Sie die Wandhalterung am Bildschirm an und befestigen Sie den Bildschirm gemäß der Anweisung für die Halterung an Dicke der der Wand. Die Länge der Wandhalterung Schraube sollte die Dicke der Bildschirm Wandhalterung um mindestens 12 mm überschreiten.
-
Seite 14: Teile Des Bildschirms Und Ihre Funktionen
Teile des Bildschirms und ihre Funktionen Teile des Bildschirms und ihre Funktionen Vorderseite BH2801/BH2801N BH3801/BH3801D/BH3801N BH2401 BH3501 Rückseite Unterseite... -
Seite 15: Alternative Funktion
Teile des Bildschirms und ihre Funktionen BH3801D Alternative Funktion Name Standardfunktion EIN/AUS Schalter. 5 Sekunden lang Ein/Aus drücken, um den Bildschirm vollständig auszuschalten. Startseite. Zum Hauptstarter HOME OK. Die nächste Ebene aufrufen. zurückgehen. Zurück. Zur vorherigen Ebene BACK zurückgehen. Rechts/Links auswählen. Anderes Lautstärke erhöhen/verringern. -
Seite 16: Eingangs-/Ausgangsanschlüsse
Teile des Bildschirms und ihre Funktionen Eingangs-/Ausgangsanschlüsse BH2401 / BH2801 / BH3501 / BH3801 / BH2801N / BH3801N BH3801D Name Beschreibung Empfängt Steuerungssignale von einem Computer oder einem RS232 (3,5mm) anderen Bildschirm. Anschluss an den RJ-45 Port in Ihrem Ethernet oder an Ihrem RJ45 Router. -
Seite 17: Fernbedienung
Teile des Bildschirms und ihre Funktionen Fernbedienung Lautstärke +/- Erhöht/Verringert die Lautstärke. X-Sign Öffnet die X-Sign App in Android. Ein-/Aus-Taste Ein- und Ausschalten des Bildschirms. EINGANG Zur Auswahl einer Eingangsquelle. MENU Öffnet oder schließt das OSD-Menü. / OK ... -
Seite 18: Verwendung Der Fernbedienung
Teile des Bildschirms und ihre Funktionen Verwendung der Fernbedienung Einlegen der Batterien in die Fernbedienung 1. Öffnen Sie die Batteriefachabdeckung der Fernbedienung. 2. Legen Sie die Batterien ein und stellen Sie sicher, dass die als positiv und negativ markierten Batteriepole den (+) und (-) Zeichen im Batteriefach entsprechen. -
Seite 19: Anschluss
Anschluss Anschluss Anschluss von Audio-/Videokabeln Beachten Sie die folgenden Hinweise, wenn Sie Kabel anschließen: • Bitte schalten Sie alle Geräte aus. • Machen Sie sich mit den Audio-/Videoanschlüssen am Bildschirm und den Geräten, die Sie verwenden möchten, vertraut. Beachten Sie, dass falsche Verbindungen zu einer Verschlechterung der Bildqualität führen können. -
Seite 20: Stromanschluss
Anschluss Stromanschluss 1. Stecken Sie das Netzteil in die DC IN Buchse am Bildschirm. 2. Stecken Sie ein Ende des Stromkabels in das Netzteil und das andere Ende in eine passende Steckdose (wenn die Steckdose ausgeschaltet ist, schalten Sie sie ein). 3. -
Seite 21: Grundbedienung
Grundbedienung Grundbedienung Den Bildschirm ein- und ausschalten Um den Bildschirm einzuschalten, drücken Sie auf die Ein/ Aus-Taste auf dem Steuerungsfeld des Bildschirms oder auf der Fernbedienung. POWER HOME BACK VOL+ VOL- MENU INPUT Der Bereitschaftsmodus des Bildschirms verbraucht immer noch etwas Strom. Um die Stromversorgung komplett zu trennen, entfernen Sie das Stromkabel von der Steckdose. -
Seite 22: Einstellen Der Audiolautstärke
• 1:1 Modus: BH3801 zeigt nur den oberen Teil (1920x600) der 1920x1080 Quelle. BH2801 zeigt nur den oberen Teil (1920x360) der 1920x1080 Quelle. BH2401 zeigt nur den oberen Teil (1920x190) der 1920x1080 Quelle. BH3501 zeigt nur den oberen Teil (1920x130) der 1920x1080 Quelle. -
Seite 23: Bedienungen Im Osd-Menü
Grundbedienung Bedienungen im OSD-Menü Verwendung der Steuerungsfeldtasten Verwendung der Fernbedienung 1. Drücken Sie auf MENU, um das OSD 1. Drücken Sie auf MENU, um das OSD Menü zu öffnen. Menü zu öffnen. 2. Drücken Sie auf oder , um ein Element auszuwählen. 3. -
Seite 24: Erstmalige Einrichtung
Bildschirm oder den unten stehenden Schritten, um den Bildschirm einzuschalten und die erstmalige Einrichtung abzuschließen. 1. Schalten Sie den Bildschirm ein. Warten Sie, bis der Bildschirm mit dem BenQ Fenster startet. Dieser Vorgang kann einen Moment dauern. 2. Tippen Sie auf dem Bildschirm auf Weiter, um zu beginnen. Folgen Sie den Anweisungen auf dem Bildschirm, um die Sprache, das Datum und die Uhrzeit und das Netzwerk einzustellen. -
Seite 25: Multimediatasten Auf Der Fernbedienung
Grundbedienung Multimediatasten auf der Fernbedienung Verwenden Sie die Tasten auf der Fernbedienung, um das Multimediasystem zu bedienen. Name Beschreibung MENU Wechselt zum OSD-Menü. Richtungstasten zur Auswahl eines gewünschten Elements. /// Auswahl/Abwahl eines Menüelementes. ZURÜCK Zur vorherigen Seite zurückgehen. -
Seite 26: Android Systemschnittstelle
Grundbedienung Android Systemschnittstelle X-Sign Wechseln Sie den Eingang zum Android-System und wählen Sie X-Sign App. Weitere Informationen über X-Sign finden Sie im X-Sign Benutzerhandbuch. Multimedia • Multimediadateien wie z.B. Bilder, Audiodateien und Videos können direkt wiedergegeben werden, indem auf das Symbol geklickt wird. •... -
Seite 27: Funktion
Grundbedienung Bild Wählen Sie eine Datei, die Sie auf dem Monitor anzeigen möchten und führen Sie eine der auf dem Bildschirm angezeigten Funktionen aus. Symbol Funktion Wiedergabe des vorherigen Bildes. Wiedergabe/Anhalten der aktuellen Wiedergabe. Wiedergabe des nächsten Bildes. Das aktuelle Bild vergrößern. Das aktuelle Bild verkleinern. - Seite 28 Grundbedienung Titel Wählen Sie eine Audiodatei, die Sie wiedergeben möchten und führen Sie eine der auf dem Bildschirm angezeigten Funktionen aus. Symbol Funktion Wiedergabe der vorherigen Audiodatei. Wiedergabe/Anhalten der aktuellen Wiedergabe. Wiedergabe der nächsten Audiodatei. • Eine Audiodatei in der Wiedergabeliste wiederholt wiedergeben. •...
- Seite 29 Grundbedienung Video Wählen Sie eine Videodatei, die Sie auf dem Monitor wiedergeben möchten und führen Sie eine der auf dem Bildschirm angezeigten Funktionen aus. Symbol Funktion Wiedergabe der vorherigen Videodatei. Schnellrücklauf des aktuellen Videos. Wiedergabe/Anhalten der aktuellen Wiedergabe. Schnellvorlauf des aktuellen Videos. Wiedergabe der nächsten Videodatei.
-
Seite 30: Dateimanager
Grundbedienung Dateimanager Der Dateimanager kann nur Dateien verwalten. Verwenden Sie Multimedia, um Bilder, Lieder oder Videos wiederzugeben. MAC & SN Überprüfen Sie die MAC-Adresse und Seriennummer. Einstellung Unter Einstellung Menü auf Seite 33 finden Sie weitere Informationen. -
Seite 31: Die Internetverbindung Einrichten
Grundbedienung Die Internetverbindung einrichten Der Bildschirm muss mit einem Netzwerk verbunden sein, um OTA Updates durchzuführen oder im Internet surfen zu können. Um die MAC-Adresse im Android OS zu erfahren, gehen Sie bitte zu Einstellung > System > Info > Status. Netzwerkeinstellung Wechseln Sie nach Netzwerk >... -
Seite 32: Proxy Einstellung
Kennwort ein und drücken Sie auf Verbinden. Das Gerät ist jetzt mit dem WLAN verbunden. • Bitte stellen Sie sicher, dass Ihr WLAN Dongle von BenQ getestet wurde. • Ethernet wird automatisch deaktiviert, wenn WLAN aktiviert und mit einem Netzwerk verbunden ist. -
Seite 33: Menübedienungen
Menübedienungen Menübedienungen Steuerungsaktionen Aktion Beschreibung Drücken Sie auf der Fernbedienung zum Ein- oder Ausschalten auf OK. Drücken Sie auf der Fernbedienung zum Anpassen auf /. Drücken Sie auf der Fernbedienung zum Verschieben auf OK. Drücken Sie auf der Fernbedienung auf ZURÜCK, um das Menü zu beenden. Einstellung Menü... -
Seite 34: Audioeinstellungen (Android)
Menübedienungen Audioeinstellungen (Android) Gehen Sie zu Audio, um das Audio Menü aufzurufen. Menü Beschreibung Drücken Sie auf der Fernbedienung auf /, um die Lautstärke Lautstärke anzupassen. Drücken Sie auf der Fernbedienung auf /, um die Balance Balance anzupassen. Wählen Sie einen voreingestellten Tonmodus. Die Optionen sind Ton-Modus Standard, Klassenzimmer, Besprechung, Film oder Benutzerdefiniert. -
Seite 35: Geräteeinstellungen (Android)
Menübedienungen Geräteeinstellungen (Android) Gehen Sie zu Gerät, um das Gerät Menü aufzurufen. Anzeige Wechseln Sie nach Gerät > Anzeige. Menü Beschreibung Ruhemodus Diese Funktion ist nur für den Android Eingang verfügbar. • Wählen Sie einen Zeitraum (1, 5, 10, 20, 30, 40, 50 Minuten), in dem die Anzeige die Hintergrundbeleuchtung des Bildschirms ausschaltet. -
Seite 36: Logo Ändern
Logo Originallogo wiederherzustellen. wiederherstellen Animation ändern • Kopieren Sie die Animation zip-Datei (<2MB) auf den USB- Stick in den Ordner "benq". Benennen Sie die Datei um in “bootanimation.zip”. • Klicken Sie auf Animation ändern, um die geänderte Animation zu laden. -
Seite 37: Systemeinstellungen (Android)
Menübedienungen IR Sperre Drücken Sie auf der Fernbedienung auf OK, um IR Sperre zu aktivieren oder deaktivieren. Drücken Sie auf der Fernbedienung auf OK, um eine Pixel Shift Pixelverschiebung zur Vermeidung von Geisterbildern einzustellen. Drücken Sie auf der Fernbedienung auf OK, um DCR zu aktivieren oder deaktivieren. - Seite 38 Menübedienungen Info Wechseln Sie zu Info > System-Update, um die Update Informationen anzuzeigen. Update: - Das Gerät sucht nach der Update-Datei, während es sich mit dem Internet verbindet. - Wenn die Meldung über das automatische Update nicht angezeigt wird, wählen Sie Update, um es manuell zu starten.
-
Seite 39: Starten Und Herunterfahren
Menübedienungen Starten und Herunterfahren Wechseln Sie nach System > Starten und Herunterfahren. Optionen Beschreibung Startkanal Wählen Sie einen Start-Eingang nach dem Einschalten des Monitors. Diese Funktion ermöglicht es dem Computer, den Monitor über Wake on LAN eine LAN-Verbindung aufzuwecken. Wählen Sie, ob beim Ausschalten des Monitors eine Abschalterinne- rung Warnmeldung angezeigt werden soll. -
Seite 40: Eingangseinstellungen (Hdmi)
Menübedienungen Eingangseinstellungen (HDMI) • Drücken Sie auf der Fernbedienung auf MENU oder an der Vorderseite auf MENU, um das Allgemein-Menü aufzurufen. Wählen Sie HDMI. Sie können auch zu HDMI umschalten, indem Sie das HDMI-Kabel direkt an das Gerät anschließen. • Weitere Informationen zu den Audioeinstellungen (HDMI) finden Sie unter Audioeinstellungen (Android) auf Seite •... - Seite 41 Menübedienungen Bildeinstellungen (HDMI) Verlassen Sie das Android System und verbinden Sie sich mit HDMI. Wählen Sie Bild. Menü Beschreibung Bildmodus Die Optionen sind Standard, Hell, Weich und Benutzerdefiniert. Sie können auch Helligkeitsstufe, Kontrast, Farbton, Schärfe und Sättigung anpassen. Der Standardwert von Bildmodus ist Standard. Die Detaileinstellungen von Bildmodus können nur im Benutzerdefiniert Modus geändert werden.
-
Seite 42: Produktinformationen
Produktinformationen Produktinformationen Technische Daten Technische Daten Element BH3801/BH3801D/ BH2801/BH2801N BH3801N Hintergrundlicht E-LED E-LED Bildschirmgröße 28" 38" BH3801: 920,3 x 289,2 Aktiver Bereich BH2801: 699,4 x 133,0 (Horizontal & BH3801D: 920,3 x 288,0 BH2801N: 700,4 x 134,0 Vertikal)(mm) BH3801N: 921,3 x 290,2 Native Auflösung (Pixel) 1920 x 360 1920 x 600... - Seite 43 Produktinformationen Technische Daten Element BH2401 BH3501 Hintergrundlicht E-LED E-LED Bildschirmgröße 24" 35" Aktiver Bereich (Horizontal & 598,6 x 59,0 886,6 x 59,0 Vertikal)(mm) Native Auflösung (Pixel) 1920 x 190 1920 x 130 Bildschirm 1000 nits Helligkeit (cd/m ) (typisch) Kontrast (typisch) 3000:1 Seitenverhältnis...
-
Seite 44: X-Sign Inhaltskompatibilität
Produktinformationen X-Sign Inhaltskompatibilität BH3801/ BH2801/ Modell BH2401 BH3501 BH3801N/ BH2801N BH3801D Video (avi/mkv/mp4) Querformat 1920 x 190 1920 x 360 1920 x 130 1920 x 600 Auflösung Hochformat 190 x 1920 360 x 1920 130 x 1920 600 x 1920 Auflösung... - Seite 45 Produktinformationen Max. Max. Dateierweit Maximale Container Videocodec Bildrate Bitrate Audiocodec erungen Auflösung (fps) (Mbps) MPEG2 MPEG-1 (L2 & L3) MPEG4 .avi 1080P H.264 L-PCM Motion AVI, MOV JPEG 640x480 JPEG H.264 MPEG-1 MPEG2 (L2 & L3) .asf MPEG4 1080P L-PCM WMV3 .wmv MPEG4...
- Seite 46 Produktinformationen USB Video Interne Untertitelformate (für Untertitel, usw.) Dateierweiterungen Container Untertitelcodec .dat .mpg DVD Untertitel .mpeg MPEG .vob .trp DVB Untertitel DVB Untertitel .mp4 mp.4 UTF-8 Plain Text DVD Untertitel UTF-8 Plain Text .mkv .mkv Universal Untertitelformat VobSub .avi XSUB USB Video Externe Untertitelformate (für Untertitel, usw.) Dateierweiterungen Container...
-
Seite 47: Abmessungen
Produktinformationen Abmessungen BH2801 Side view Front view Bottom view Top view Back view Einheit: mm... - Seite 48 Produktinformationen BH3801 Side view Front view Top view Bottom view Back view Einheit: mm...
- Seite 49 Produktinformationen BH2401 Side view Front view Top view Bottom view Back view Einheit: mm...
- Seite 50 Produktinformationen BH3501 Side view Front view Top view Bottom view Back view Einheit: mm...
- Seite 51 Produktinformationen BH3801D Side view Front/ Back view Top view Bottom view Side view Einheit: mm...
- Seite 52 Produktinformationen BH2801N Side view Front view Bottom view Top view Back view Einheit: mm...
- Seite 53 Produktinformationen BH3801N Side view Front view Bottom view Top view Back view Einheit: mm...
-
Seite 54: Unterstützte Eingangssignalauflösung
Produktinformationen Unterstützte Eingangssignalauflösung Eingangsquelle Auflösung HDMI 1920 x 360 @ 60Hz 1920 x 1080 @ 60Hz 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (24Hz) 1080p (25Hz) 1080p (30Hz) 1080p (50Hz) 1080p (60Hz) • : unterstützt • Unbesetzt: nicht unterstützt... -
Seite 55: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem Lösung Kein Bild Prüfen Sie Folgendes: • Ist der Bildschirm eingeschaltet? Prüfen Sie die Stromanzeige am Bildschirm. • Ist die Signalquelle eingeschaltet? Schalten Sie das Gerät ein versuchen Sie es erneut. • Gibt es lose Kabelverbindungen? Stellen Sie sicher, dass alle Kabel fest angeschlossen sind. - Seite 56 Fehlerbehebung Die Fernbedienung • Haben Sie die Fernbedienungsfunktion gesperrt? funktioniert nicht Entsperren Sie die Funktion und versuchen Sie es erneut. • Prüfen Sie, ob die Batterien richtig herum eingelegt sind. • Prüfen Sie, ob die Batterien leer sind. • Prüfen Sie Entfernung und Winkel zum Bildschirm. •...
