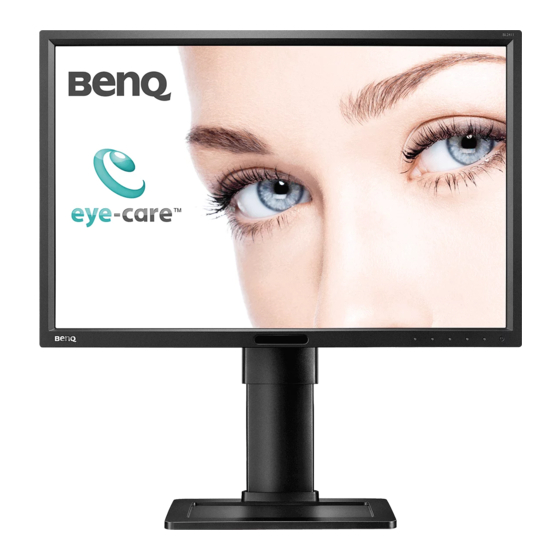

- Seite 1 BL2411PT LCD-Monitor Benutzerhandbuch...
-
Seite 2: Ausschlusserklärung
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Wartung
Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal. BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. -
Seite 4: Inhaltsverzeichnis
Drehen des Monitors ..........................17 Einstellung des Ansichtwinkels......................18 Verwenden der Monitor-Montageeinheit ..................19 Optimale Benutzung des BenQ-Monitors ................20 Installation auf einem neuen Computer ..................... 21 Aktualisierung des Treibers auf einem bereits installierten Computer ........22 Windows 8-System installieren ......................23 Windows 7-System installieren ...................... -
Seite 5: Erste Schritte
Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorsockel Schnellstartanleitung CD-ROM... - Seite 6 Videokabel: DP (Optionales Zubehör, separat erhältlich) Audiokabel (Optionales Zubehör) • Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.
-
Seite 7: Monitoransicht Und Anschlüsse
Monitoransicht und Anschlüsse Frontansicht 1. Lichtsensor/Spar-Sensoren 2. Kontrolltasten 3. Ein-/Aus-Taste Rückansicht 4. Ein/Aus-Schalter 5. Netzbuchse 6. Kabelklemme 7. Eingang 8. Kopfhörerbuchse 9. DisplayPort-Anschluss 10. DVI-D-Anschluss 11. D-Sub-Anschluss 12. Kensingtonschloss-Halterung 7 8 9 10 • Das obige Diagramm kann sich von Modell zu Modell unterscheiden. •... -
Seite 8: Anschluss
Anschluss Die folgenden Anschlussdiagramme dienen lediglich als Beispiel. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben. Weitere Informationen zu den Anschlussmethoden finden Sie auf den Seiten - 12. Monitoransicht und Anschlüsse... -
Seite 9: Installation Der Monitor-Hardware
Installation der Monitor-Hardware • Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. • Die folgenden Diagramme dienen lediglich als Beispiel. Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden. - Seite 10 Ziehen Sie den Ständer in die maximale Länge. Drehen Sie den Monitor um 90 Grad gegen den Uhrzeigersinn, wie in der Abbildung gezeigt wird. Sie möchten vielleicht die Höhe des Monitorständers anpassen. Unter Einstellen der Höhe des Monitors auf Seite 15 finden Sie weitere Informationen über das Ändern der Standardeinstellungen.
- Seite 11 2. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. D-Sub-Kabel anschließen Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an.
- Seite 12 3. Schließen Sie das Audiokabel an. Schließen Sie das Audiokabel an den Anschluss auf der Rückseite des Monitors (Eingang) und die Audioausgabe-Schnittstelle Ihres Rechners an. Sie können Kopfhörer an die Kopfhörerbuchse links am Monitor anschließen. 4. Anschließen des Netzkabels an den Monitor.
- Seite 13 Monitor ein und aus. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Optimale Benutzung des BenQ-Monitors auf Seite 20, installieren Sie die Monitor Software. Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.
-
Seite 14: So Trennen Sie Den Monitorsockel Ab
So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. -
Seite 15: Einstellen Der Höhe Des Monitors
Einstellen der Höhe des Monitors Wenn Sie sich eine geringere Monitorhöhe wünschen, ziehen Sie den Monitor nach unten, wobei Sie beide Seiten des Monitors festhalten. • Vermeiden Sie, dass sich Ihre Hände an der Unterseite des Monitorständers befinden, da Sie sich verletzen könnten, wenn der Ständer nach unten rutscht. - Seite 16 Wenn sich der Hebel für die Höhenverstellung beim vorangehenden Schritt nicht nach unten drücken lässt, drücken Sie einmal oben auf den Monitor, wie es rechts gezeigt wird, bevor Sie fortfahren. Installation der Monitor-Hardware...
-
Seite 17: Drehen Des Monitors
Drehen des Monitors 1. Schwenken Sie die Anzeige. Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen. Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie im Kontext-Menü den Eintrag aus. -
Seite 18: Einstellung Des Ansichtwinkels
4. Stellen Sie den Monitor auf den gewünschten Ansichtwinkel ein. Einstellung des Ansichtwinkels Sie können den Bildschirm des Monitors um -5° bis +20° neigen, um 90° (nach links und rechts) drehen und auf eine Höhe von 130 mm einstellen. 130 mm Installation der Monitor-Hardware... -
Seite 19: Verwenden Der Monitor-Montageeinheit
Verwenden der Monitor-Montageeinheit Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren. Warnhinweise • Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche. -
Seite 20: Optimale Benutzung Des Benq-Monitors
Sie den größten Nutzen von Ihrem BenQ LCD-Monitor haben. Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne... -
Seite 21: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). -
Seite 22: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Kompatibilität mit den Betriebssystemen (OS) Windows 8 und Windows 7 nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 23: Windows 8-System Installieren
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. -
Seite 24: Windows 7-System Installieren
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. -
Seite 25: So Stellen Sie Den Monitor Ein
So stellen Sie den Monitor ein Die Steuerpalette Name Beschreibung Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste. Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus. Die Steuerungstasten sind in einem Touchpad integriert und werden durch LED Anzeigen angezeigt. Der Druck auf eine LED Anzeige entspricht einem Druck der entsprechenden Steuerungstaste. -
Seite 26: Grundlegende Menübedienung
Grundlegende Menübedienung Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. 1. Drücken Sie auf eine der Steuerungstasten. 2. Das Direkttasten-Menü wird angezeigt. Die oberen drei Steuerungen sind Benutzer-Tasten und besitzen bestimmte Funktionen. -
Seite 27: Funktion
OSD im OSD-Symbol Funktion Direkttasten-Menü im Hauptmenü • Standardmäßig ist die Taste auch die Direkttaste Benutzer-Taste 2 für die . Für die Änderung der Eingang Standardeinstellungen, siehe Anpassen der Direkttasten auf Seite • Dient der Bewegung nach unten/der Verringerung einer Einstellung. •... -
Seite 28: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 29: Auswahl Eines Passenden Bildmodus Für Lesen
2. Rufen Sie auf. Bild erweitert Anzeigemodus 3. Wählen Sie den passenden Anzeigemodus aus. Die Einstellung wird sofort wirksam. Auswahl eines passenden Bildmodus für Lesen Ihr Monitor verfügt über einen Bildmodus, der für das Lesen von E-Books und Dokumenten geeignet ist. 1. -
Seite 30: Verwendung Des Hauptmenüs
Verwendung des Hauptmenüs Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf , um auf das Hauptmenü zuzugreifen. Unter Grundlegende Menü... -
Seite 31: Anzeigemenü
Anzeigemenü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Auto Adjustment Display Picture Input Picture Advanced H. Position Audio V. Position Pixel Clock System Ergonomics... - Seite 32 Element Funktion Bereich Stellt die horizontale Position des Bildschirmbildes 0 bis 100 H. Position ein. Stellt die vertikale Position des Bildschirmbildes ein. 0 bis 100 V. Position Passt das Pixeltaktfrequenz-Timing an, um eine 0 bis 100 Pixeluhr Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.
-
Seite 33: Bild Menü
Bild Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display Brightness Normal Picture Contrast Bluish Picture Advanced Sharpness Reddish Audio Gamma User Define System... - Seite 34 Element Funktion Bereich Passen Sie hiermit die Ton-Leuchtdichte an. Der • Gamma Standardwert beträgt 3 (dies ist der Standardwert für • Windows). • • • Ermöglicht die Ansicht von Videos Farbtemperatur Normal und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.
-
Seite 35: Bild Erweitert Menü
Bild erweitert Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display Picture Mode Standard Picture Senseye Demo Movie Picture Advanced Dynamic Contrast Photo Audio... -
Seite 36: Anzeigemodus
Element Funktion Bereich Zum Lesen von E-Books oder Lesen Dokumenten. Für das Sparen von Energie durch geringen Spar Stromverbrauch, wobei für alle laufenden Programme nur ein Minimum an Helligkeit bereitgestellt wird. Minimiert die visuellen Unterschiede M-book zwischen dem Monitor und dem angeschlossenen Produkt der MacBook Serie. - Seite 37 Element Funktion Bereich Ermittelt den Farbraum ( oder ) basierend auf dem Farbformat folgenden erkannten Videosignal. Sie müssen das u. U. manuell einstellen, wenn die auf dem Farbformat Monitor angezeigten Farben nicht richtig angezeigt werden. Wenn die Eingabequelle DP ist, kann das Farbformat nicht ausgewählt werden.
-
Seite 38: Audio Menü
Audio Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display Volume Picture Mute Picture Advanced Audio Select Audio System Ergonomics 1. -
Seite 39: System Menü
System Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Display OSD Settings Language 5 Sec. Picture Custom Key 1 Display Time 10 Sec. -
Seite 40: Osd Einstellungen Sprache
Element Funktion Bereich Stellt die Sprache des OSD-Menüs ein. • OSD Einstellungen Sprache English • Français Die in Ihrem OSD gezeigten • Deutsch Sprachoptionen können sich von den auf • Italiano der rechten Seite gezeigten unterscheiden, was vom Produkt abhängt, •... - Seite 41 Element Funktion Bereich Hiermit können Sie die Funktionen einstellen, auf die • Benutzer-Taste 1 Bildmodus Sie über die Benutzer-Taste 1 zugreifen können. • Anzeigemodus Hiermit können Sie die Funktionen einstellen, auf die • Benutzer-Taste 2 Helligkeit Sie über die Benutzer-Taste 2 zugreifen können. •...
-
Seite 42: Modellname
Element Funktion Bereich Zeigt die aktuellen Einstellungen für die • Informationen Eingabe Monitoreigenschaften. • Aktuelle Auflösung • Optimale Auflösung besten mit dem Monitor) • Modellname Stellt alle Modus-, Farb- und Geometrieeinstellungen • Vorgabe auf die Standardwerte ab Werk zurück. • NEIN Verwendung des Hauptmenüs... -
Seite 43: Ergonomie-Menü
Ergonomie-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard Eye Protect Display Eye Protect meter Picture Smart Reminder Picture Advanced Time Interval (min.) Audio Duration (sec.) System... - Seite 44 Element Funktion Bereich Der Monitor besitzt einen Lichtsensor, welcher die • Augenschutz Lichtverhältnisse um den Monitor herum erkennt und • dessen Beleuchtung entsprechend automatisch anpasst. Dies dient dazu, Ihre Augen nicht einem zu starken Licht auszusetzen. Bei starker Umgebungshelligkeit, wird die Helligkeit des Monitors erhöht.
-
Seite 45: Spar-Menü
Spar-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Mode: Standard ECO Sensor Display ECO Sensor Meter Picture Sensor Range Picture Advanced Audio System Ergonomics 1. - Seite 46 Element Funktion Bereich Der Monitor besitzt einen Umgebungssensor • SPAR-Sensor (SPAR-Sensor), welcher Sie erkennt, wenn Sie sich in • einem bestimmten Abstand vor dem Monitor befinden. Wenn der Sensor keine Personen erkennt, wird der Monitor automatisch nach 40 Sekunden ausgeschaltet, um Strom zu sparen.
-
Seite 47: Fehlerbehebung
Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen. Lesen Sie die Anweisungen unter dem Link auf der "Die Bildschirmauflösung verändern" CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. - Seite 48 Kein Bild. Leuchtet die Anzeige am Bildschirm grün? Wenn die Anzeige grün leuchtet und die Meldung Signal außerhalb des Bereichs Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Lesen Sie den Abschnitt unter dem Link "Voreingestellte Anzeigemodi"...
- Seite 49 Die OSD-Steuerelemente stehen nicht zur Verfügung. Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie 10 Sekunden lang eine beliebige Taste. Die angeschlossenen externen Lautsprecher geben keinen Ton aus. • Entfernen Sie den Kopfhörer (falls dieser an den Monitor angeschlossen ist). •...
-
Seite 50: Weitere Hilfe
Weitere Hilfe? Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com. Fehlerbehebung...
