Inhaltszusammenfassung für BenQ BL2201M

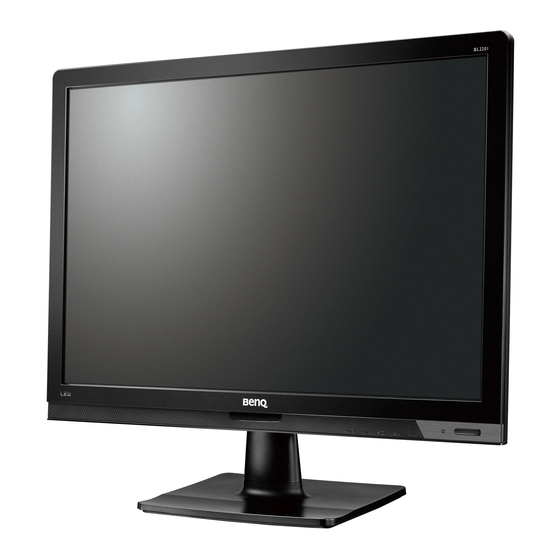

- Seite 1 LCD-Monitor Benutzerhandbuch BL2201M Willkommen...
-
Seite 2: Copyright
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Inhaltsverzeichnis
Installation der Monitor-Hardware ................7 So trennen Sie den Monitorsockel ab ..................10 Verwenden der Monitor-Montageeinheit ...................10 Optimale Benutzung des BenQ-Monitors ..............12 Installation auf einem neuen Computer ..................13 Aktualisierung des Treibers auf einem bereits installierten Computer ........14 Windows 7-System installieren ....................15 Windows Vista-Systeme installieren ....................16... -
Seite 4: Erste Schritte
1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorständer Schnellstartanleitung CD-ROM... -
Seite 5: Audiokabel
Videokabel: DVI-D (Optionales Zubehör für Modelle mit DVI-Eingängen; separat erhältlich) Audiokabel Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports. -
Seite 6: Monitoransicht Und Anschlüsse
2. Monitoransicht und Anschlüsse Frontansicht 1. Ein-/Aus-Taste 2. Kontrolltasten 3. Lichtsensor/SPAR-Sensor 4. Lautsprecher Rückansicht 5. Netzbuchse 6. Eingang 7. Kopfhörerbuchse 8. Kabelklemme 9. DVI-D-Anschluss 10.D-Sub-Anschluss 11. Sperrschalter • Das obige Diagramm kann sich von Modell zu Modell unterscheiden. • Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden. Monitoransicht und Anschlüsse... -
Seite 7: Installation Der Monitor-Hardware
3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. - Seite 8 2. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. (Für Nur-Analog-Modelle nicht verfügbar) D-Sub-Kabel anschließen Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an.
- Seite 9 Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste rechts am Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: Optimale Benutzung des BenQ-Monitors auf Seite 12, installieren Sie die Monitor Software. Installation der Monitor-Hardware...
-
Seite 10: So Trennen Sie Den Monitorsockel Ab
So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. - Seite 11 1. Entfernen Sie den Sockel des Monitors. Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere gut gepolsterte Oberfläche. Entfernen Sie den Monitorsockel wie unter So trennen Sie den Monitorsockel ab auf Seite 10 beschrieben wird. 2.
-
Seite 12: Optimale Benutzung Des Benq-Monitors
Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) -
Seite 13: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für... -
Seite 14: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Kompatibilität mit den Betriebssystemen (OS) Windows XP, Windows Vista und Windows 7 Operating System nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 15: Windows 7-System Installieren
Treiber Update des 4. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treibers 5. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein. 6. Wählen Sie im Fenster Treiber-Aktualisierungssoftware die Option Computer nach Treiber-Software durchsuchen Durchsuchen 7. -
Seite 16: Windows Vista-Systeme Installieren
Benutzerkonto-Steuerung Treiber Update des Treibers 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein. 7. Wählen Sie im Fenster Treiber-Aktualisierungssoftware die Option Computer nach Treiber-Software durchsuchen 8. -
Seite 17: Windows Xp-Systeme Installieren
Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet. -
Seite 18: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 19: So Stellen Sie Den Monitor Ein
6. So stellen Sie den Monitor ein Die Steuerpalette AUTO : Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein. MENU -Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD. Benutzer -Taste: Dient der Erhöhung. -
Seite 20: Direkttasten-Modus
Direkttasten-Modus Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Benutzer-Taste Drücken Sie auf die -Taste, um die Funktionen anzuzeigen, auf die Sie über diese Taste zugreifen können. Drücken Sie bei Bedarf auf die Tasten oder , um... -
Seite 21: Hauptmenü-Modus
Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Drücken Sie auf die MENU -Taste, um das folgende OSD-Hauptmenü aufzurufen. Es gibt 7 OSD-Hauptmenüs: 1. -
Seite 22: Anzeigemenü
ANZEIGE-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um DISPLAY MODE: Standard ANZEIGE auszuwählen, und drücken Sie Auto Adjustment auf die ENTER -Taste, um zum Menü... - Seite 23 H. Position Stellt die horizontale Drücken Sie auf die Taste 0 bis 100 Position des oder , um den Wert Bildschirmbildes ein. einzustellen. V. Position Stellt die vertikale Position 0 bis 100 des Bildschirmbildes ein. Pixeluhr Passt das 0 bis 100 Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem...
-
Seite 24: Funktion
BILD-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE MODE: Standard BILD auszuwählen, und drücken Sie auf Brightness ENTER -Taste, um zum Menü... - Seite 25 Gamma Passen Sie die 1,8 bis 2,6 Drücken Sie die -Taste, Ton-Leuchtdichte an. Der um den Gamma-Wert zu Standardwert beträgt 2,2 erhöhen (Ton wird (dies ist der Standardwert für dunkler) und drücken Sie Windows). -Taste, um den Gamma-Wert zu verringern (Ton wird heller).
- Seite 26 • JA Farbe zurücks. Stellt die benutzerdefinierten Drücken Sie auf die Farbeinstellungen unter • NEIN oder -Taste, um die Benutzer auf die Einstellungen zu ändern. Voreinstellungen ab Werk zurück. Drücken Sie auf MENU , um das Menü Farbe zu beenden. So stellen Sie den Monitor ein...
- Seite 27 BILD ERWEITERT-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE ADVANCED MODE: Standard BILD ERWEITERT auszuwählen, und drücken Sie auf die ENTER -Taste, um zum...
- Seite 28 • EIN Demo Senseye Drücken Sie auf die Taste Zeigt die Vorschau von Bildschirmbildern im unter • AUS oder , um die Bildmodus ausgewählten Einstellungen zu ändern. Modus. Der Bildschirm wird in zwei Fenster unterteilt; das linke Fenster zeigt Bilder im Standardmodus, während das rechte Fenster Bilder im ausgewählten...
- Seite 29 • RGB Farbformat Ermittelt den Farbraum Drücken Sie auf die (RGB oder YUV) basierend ENTER -Taste, um diese • YUV auf dem folgenden Option auszuwählen. erkannten Videosignal: Drücken Sie auf die Taste • D-Sub (VGA) vom PC: oder , um die Das Standardfarbformat Einstellungen zu ändern.
- Seite 30 AUDIO-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. AUDIO MODE: Standard 2. Drücken Sie auf die oder -Taste, um AUDIO auszuwählen. Drücken Sie Volume anschließend auf die ENTER -Taste, um Mute...
-
Seite 31: Systemmenü
SYSTEM-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um SYSTEM MODE: Standard SYSTEM auszuwählen, und drücken Sie Input D-sub auf die ENTER... - Seite 32 OSD-Einst . - Drücken Sie auf ENTER , um zum OSD-Einst .-Menü zu gelangen. • English Sprache Stellt die Sprache des Drücken Sie auf die Taste OSD-Menüs ein. • Français oder , um den Wert • Deutsch einzustellen. • Italiano •...
- Seite 33 • JA OSD-Sperre Verhindert, dass alle Drücken Sie auf die Taste Monitoreinstellungen • NEIN oder , um den Wert unbeabsichtigt geändert einzustellen. werden. Wenn diese Funktion aktiviert ist, sind die Um die OSD-Steuerelemente OSD-Steuerelemente und wieder zu aktivieren, wenn sie Direkttasten deaktiviert.
- Seite 34 • JA Vorgabe Stellt alle Modus-, Farb- und Drücken Sie auf die Taste Geometrieeinstellungen auf • NEIN oder , um den Wert die Standardwerte ab Werk einzustellen. zurück. *DDC/CI ist eine Abkürzung für Display Data Channel/Command Interface. Dies wurde von Video Electronics Standards Association (VESA) entwickelt, um den bestehenden DDC-Standard zu erweitern.
- Seite 35 ERGONOMIE-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. ERGONOMICS MODE: Standard 2. Drücken Sie auf die Taste oder , um ERGONOMIE auszuwählen, und drücken Eye Protect Sie auf die ENTER -Taste, um zum Menü...
- Seite 36 • EIN Augenschutz- Hiermit können Sie die Drücken Sie auf die Messung Anzeige der ENTER -Taste, um diese • AUS Lichtverhältnisse um den Option auszuwählen. Monitor herum auf dem Drücken Sie auf die Taste Bildschirm einstellen. oder , um die Einstellungen zu ändern.
- Seite 37 SPAR-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. MODE: Standard 2. Drücken Sie auf die Taste oder , um SPAR auszuwählen, und drücken Sie auf ECO Sensor ENTER -Taste, um zum Menü...
- Seite 38 • EIN SPAR-Sensor- Hiermit stellen Sie die Drücken Sie auf die Messung Anzeige des Countdowns vor ENTER -Taste, um diese • AUS dem Ausschalten des Option auszuwählen. Monitors ein. Drücken Sie auf die Taste oder , um die Einstellungen zu ändern. •...
-
Seite 39: Fehlerbehebung
7. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. - Seite 40 Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar: • Aktivieren Sie die Energieverwaltungsfunktion, um Ihren Rechner und Monitor in den weniger Energie verbauchenden "Ruhe"-Modus zu bringen, wenn Sie in nicht verwenden. • Verwenden Sie einen Bildschirmschoner, um die Beibehaltung eines Bilds auf dem Bildschirm zu vermeiden.
-
Seite 41: Weitere Hilfe
Weitere Hilfe? Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com. Fehlerbehebung...
