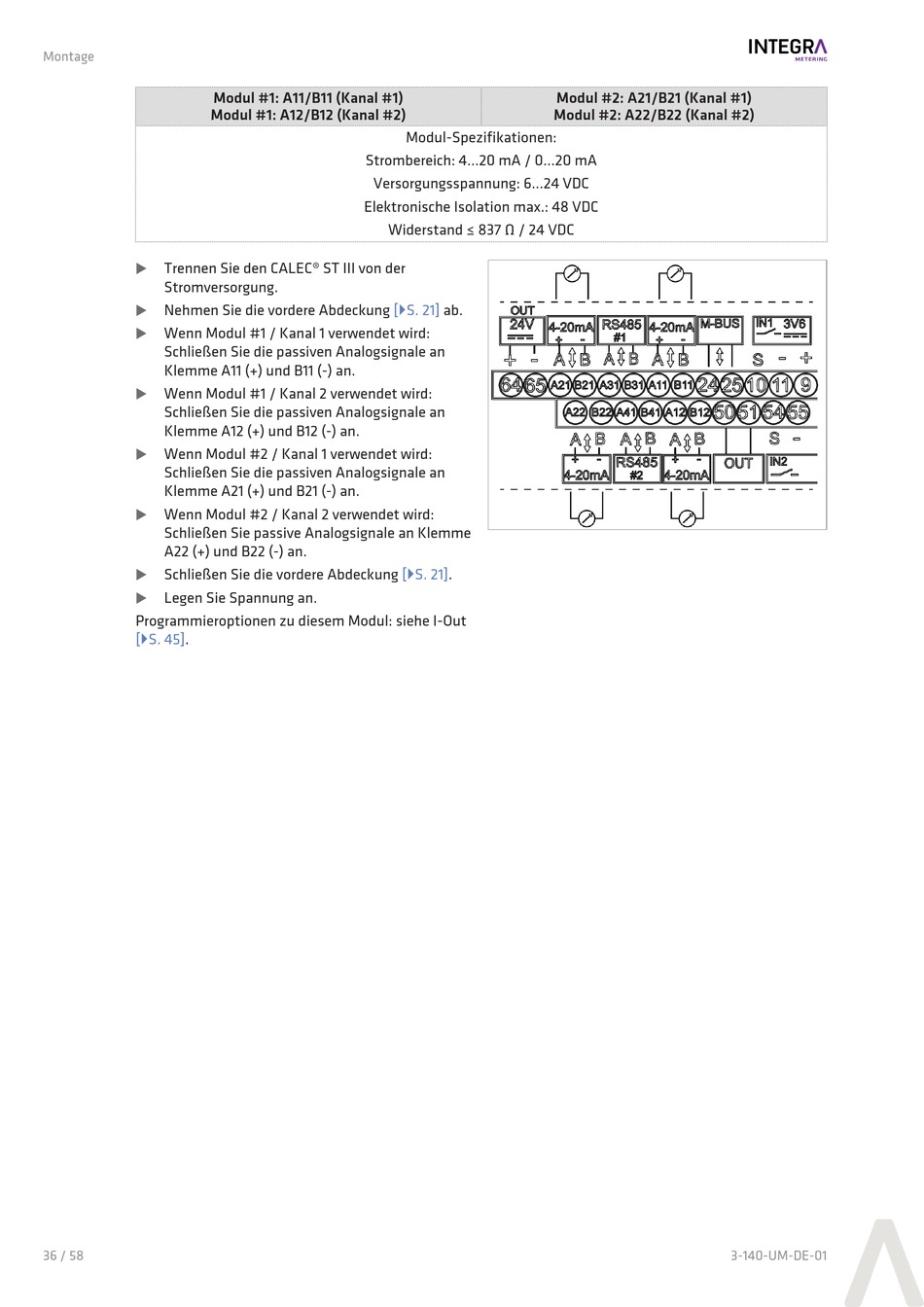

INTEGRA Metering CALEC ST III Standard Benutzerhandbuch Seite 36

Montage
Modul #1: A11/B11 (Kanal #1)
Modul #1: A12/B12 (Kanal #2)
Trennen Sie den CALEC® ST III von der
u
Stromversorgung.
Nehmen Sie die vordere Abdeckung
u
Wenn Modul #1 / Kanal 1 verwendet wird:
u
Schließen Sie die passiven Analogsignale an
Klemme A11 (+) und B11 (-) an.
Wenn Modul #1 / Kanal 2 verwendet wird:
u
Schließen Sie die passiven Analogsignale an
Klemme A12 (+) und B12 (-) an.
Wenn Modul #2 / Kanal 1 verwendet wird:
u
Schließen Sie die passiven Analogsignale an
Klemme A21 (+) und B21 (-) an.
Wenn Modul #2 / Kanal 2 verwendet wird:
u
Schließen Sie passive Analogsignale an Klemme
A22 (+) und B22 (-) an.
Schließen Sie die vordere Abdeckung [}S. 21].
u
Legen Sie Spannung an.
u
Programmieroptionen zu diesem Modul: siehe I-Out
[}S. 45].
36 / 58
Modul-Spezifikationen:
Strombereich: 4...20 mA / 0...20 mA
Versorgungsspannung: 6...24 VDC
Elektronische Isolation max.: 48 VDC
Widerstand ≤ 837 Ω / 24 VDC
[}S. 21] ab.
Modul #2: A21/B21 (Kanal #1)
Modul #2: A22/B22 (Kanal #2)
3-140-UM-DE-01
