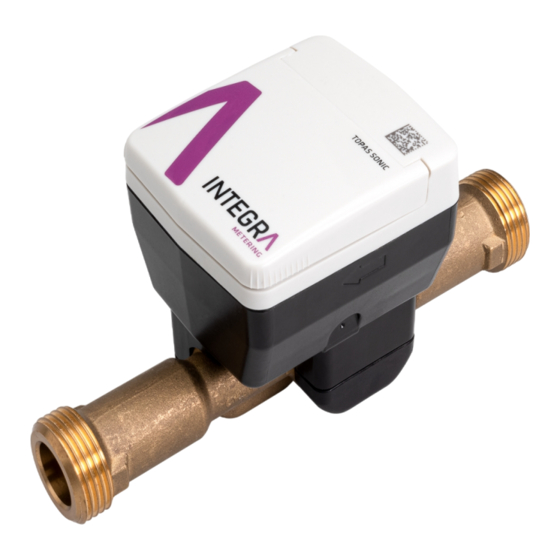

- Seite 1 TOPAS® SONIC Ultraschallzähler für Haushalts- und Kaltwasseranwendungen Bedienungsanleitung 1-710-UM-DE-01 1/13...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kontakt der Organisation: Sicherheitsvorschriften und -vorkehrungen 2. 1. Informationen und rechtliche Hinweise zum Benutzerhandbuch 2. 2. Entsorgungsregeln für TOPAS® SONIC Technische Merkmale 3. 1. Metrologische Daten 3. 2. Abmessungen 3. 3. Stromversorgung Installation und Kontrollen 4. 1. Installation des TOPAS® SONIC 4. -
Seite 3: Kontakt Der Organisation
Kontakt der Organisation: INTEGRA Metering AG Ringstrasse 75 CH-4106 Therwil Schweiz Telefon: +41 61 725 11 22 info@integra-metering.com www.integra-metering.com Eine Vervielfältigung dieser Anweisungen oder Teile davon in welcher Form auch immer ist ohne ausdrückliche schriftliche Geneh- migung des Herstellers verboten. -
Seite 4: Entsorgungsregeln Für Topas® Sonic
Der Hersteller übernimmt keine Verantwortung, wenn die folgenden Sicherheitshinweise und Anweisungen nicht beachtet werden: measures are not observed: Alle Änderungen am Gerät ohne vorherige schriftliche Zustimmung des Herstellers führen zum sofortigen Erlöschen der Produkthaftung und Garantie. Installation, Betrieb, Wartung und Ausserbetriebnahme dieses Geräts dürfen nur von geschultem Personal, von qualifiziertem Fachpersonal durchgeführt werden, das vom Hersteller, Betreiber oder Eigentümer der autorisierten Anlage eingewiesen wurde. -
Seite 5: Technische Merkmale
Technische Merkmale 3. 1. Metrologische Daten G2" Gewinde " B G " B G1" B G1" B G1" B G1" B G1" B G1" B G1" B G1" B G2" B Material CW617N Baulänge Dauerdurchfluss Überlastdurchfluss /h 3,125 3,125 3,125... -
Seite 6: Installation Und Kontrollen
Installation und Kontrollen HINWEIS! Hinweis! Das Messgerät muss in Übereinstimmung mit den Anforderungen der ISO 4064 und der EG-Bau- musterprüfbescheinigung installiert werden. Medium: Wasser ohne Zusätze. REFERENZ Referenz Detaillierte Anleitungen finden Sie in der beiliegenden „Installationsanleitung“, die jeder Packung des Produktes beigefügt ist. -
Seite 7: Überprüfen Sie Die Korrekte Position Von Topas® Sonic
4. 2. Überprüfen Sie die korrekte Position von TOPAS® SONIC 4. 2. 1. Umwelt Der TOPAS® SONIC darf extreme Bedingungen nicht überschreiten: max 70°C / 158°F (nicht mehr als 2 Wochen bei 35°C / 95°F); min -20°C / -4°F (2 Wochen unter 0°C / 32°F). ... -
Seite 8: Rückschlagventil
4. 3. Rückschlagventil Einige TOPAS® Schallreferenzen können mit einem Rückschlagventil (Zubehör) (Nenndurchmesser DN15 - DN40) geliefert werden. Das Rückschlagventil muss am Zählerausgang montiert werden. Für DN15 ist es ausserhalb des Zählers montiert, für den anderen DN ist es innerhalb des Zählers montiert. 4. -
Seite 9: Display-Kenndaten
Der LCD-Bildschirm ändert sich automatisch, um die folgenden Informationen anzuzeigen: Netto- oder Vorwärtsvolumen, Rückwärtsvolumen, Durchflussrate, Ereignisse, Firmwareversion, Durchflussrichtung, Zählerzustand. Die grundlegende Anzeigesequenz wird in zwei Zyklen definiert, einem Hauptzyklus und einem Sekundärzyklus, der nach 120 Sekunden startet. Die grundlegende Anzeigereihenfolge: Die zweite Sequenz des Displays alle 120s: LCD-Bildschirm Beschreibung... -
Seite 10: Die Ereignisse Auf Dem Lcd-Bildschirm Verstehen
5. 3. Die Ereignisse auf dem LCD-Bildschirm verstehen 5. 3. 1. LCD-Dsiplay-Symbole festlegen Name Symbol Information Der Durchfluss ist positiv. Durchflussrichtung Der Druchfluss ist negativ. Stellen Sie ein, wenn der Bildschirm den positiven Index (Vorwärtsvolumen) anzeigt (mit oder ohne Wasser in der Leitung). Indexindikator Die Anzeige zeigt das Netto-Volumen (mit oder ohne Wasser in der Leitung). -
Seite 11: Kommunikationsfähigkeiten
HINWEIS! Hinweis! Wenn die Fehlerbedingung nach der Löschverzögerung noch aktiv ist, wird sie nicht gelöscht. Kommunikationsfähigkeiten 6. 1. Gesamtsicht Kommunikationssysteme Der TOPAS® SONIC ist in verschiedenen Kommunikationssystemen erhältlich, eine Übersicht darüber finden Sie weiter unten. Gesamtsicht Kommunikationssysteme Namensrecht Verbinder Drahtlos M-Bus Impulsausgang (mit Kabeldurchbruchschutz) MultiCom: Simultan LoRaWAN 868 MHz und wM-Bus 868 MHz... -
Seite 12: Paramapp® Android-Anwendung
ParamApp® Android-Anwendung 7. 1. Präsentation von ParamApp® ParamApp® ist eine leistungsstarke und benutzerfreundliche Android-Anwendung, die von INTEGRA Metering für die Inbetriebnahme entwickelt wurde. Sie ermöglicht die Konfiguration und Diagnose von Smart Devices oder Smart Meter direkt vor Ort, mit Smartphone und über NFC. -
Seite 13: Installation Paramapp® Android-Anwendung
7. 2. Installation ParamApp® Android-Anwendung ParamApp® ist ein leistungsstarkes und benutzerfreundliches Software-Tool, das von INTEGRA Metering speziell für die Inbetriebnahme entwickelt wurde. Sie ermöglicht die Installation und Konfiguration von Smart Devices oder Smart Meter direkt vor Ort. Mit einer ganzen Reihe von Möglichkeiten können Sie Ihre Live-Geräte konfigurieren und verwalten.
