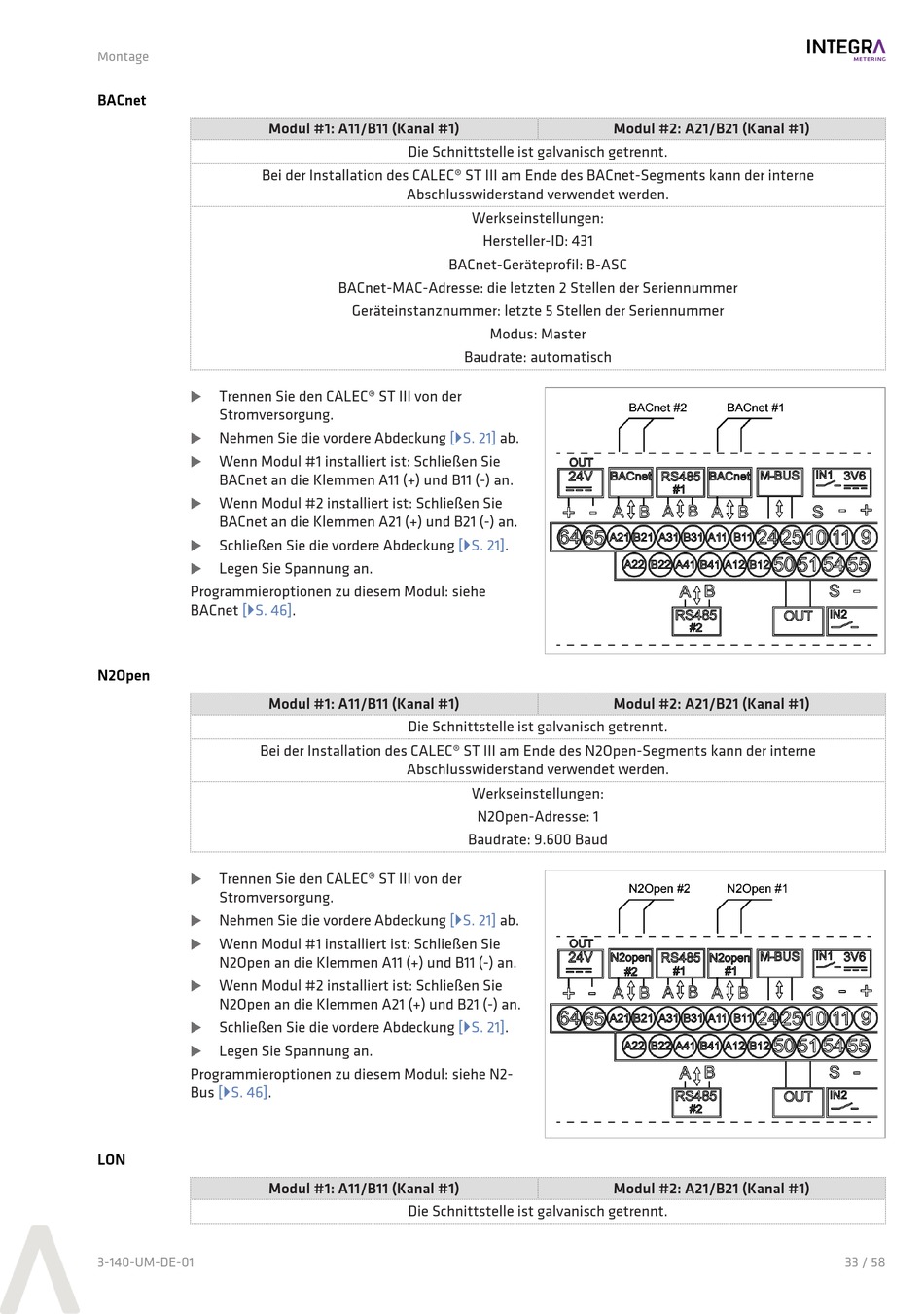

Montage
BACnet
Modul #1: A11/B11 (Kanal #1)
Bei der Installation des CALEC® ST III am Ende des BACnet-Segments kann der interne
Trennen Sie den CALEC® ST III von der
u
Stromversorgung.
u
Nehmen Sie die vordere Abdeckung
Wenn Modul #1 installiert ist: Schließen Sie
u
BACnet an die Klemmen A11 (+) und B11 (-) an.
Wenn Modul #2 installiert ist: Schließen Sie
u
BACnet an die Klemmen A21 (+) und B21 (-) an.
Schließen Sie die vordere Abdeckung [}S. 21].
u
u
Legen Sie Spannung an.
Programmieroptionen zu diesem Modul: siehe
BACnet [}S. 46].
N2Open
Modul #1: A11/B11 (Kanal #1)
Bei der Installation des CALEC® ST III am Ende des N2Open-Segments kann der interne
u
Trennen Sie den CALEC® ST III von der
Stromversorgung.
Nehmen Sie die vordere Abdeckung
u
Wenn Modul #1 installiert ist: Schließen Sie
u
N2Open an die Klemmen A11 (+) und B11 (-) an.
Wenn Modul #2 installiert ist: Schließen Sie
u
N2Open an die Klemmen A21 (+) und B21 (-) an.
Schließen Sie die vordere Abdeckung [}S. 21].
u
Legen Sie Spannung an.
u
Programmieroptionen zu diesem Modul: siehe N2-
Bus [}S. 46].
LON
Modul #1: A11/B11 (Kanal #1)
3-140-UM-DE-01
Die Schnittstelle ist galvanisch getrennt.
Abschlusswiderstand verwendet werden.
Werkseinstellungen:
Hersteller-ID: 431
BACnet-Geräteprofil: B-ASC
BACnet-MAC-Adresse: die letzten 2 Stellen der Seriennummer
Geräteinstanznummer: letzte 5 Stellen der Seriennummer
Modus: Master
Baudrate: automatisch
[}S. 21]
ab.
Die Schnittstelle ist galvanisch getrennt.
Abschlusswiderstand verwendet werden.
Werkseinstellungen:
N2Open-Adresse: 1
Baudrate: 9.600 Baud
[}S. 21]
ab.
Die Schnittstelle ist galvanisch getrennt.
Modul #2: A21/B21 (Kanal #1)
Modul #2: A21/B21 (Kanal #1)
Modul #2: A21/B21 (Kanal #1)
33 / 58
