Joy-it JT-RD6006-Case02 Bedienungsanleitung Seite 7

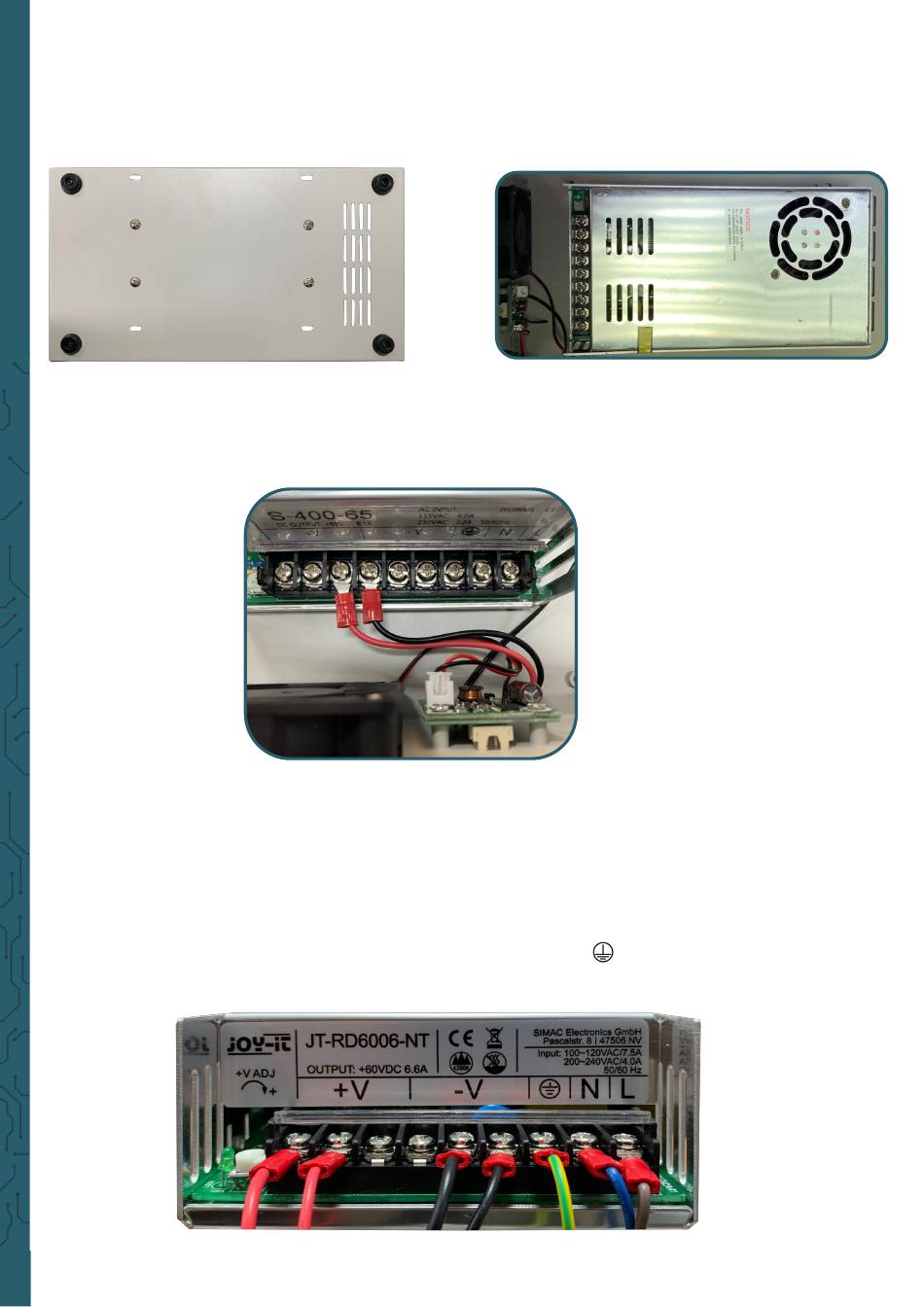

3. Setzen Sie nun das Netzteil in das Gehäuse ein und schrauben
dieses mit den dicken silbernen Schrauben, vom Boden des
Gehäuses aus, fest.
4. Schließen Sie nun den Lüfter an die Lüftersteuerung an und die
Lüftersteuerung an das Netzteil. Dazu verbinden Sie die schwarzen
Kabel der Lüftersteuerung und die des Labor-Netzteils mit den
dafür vorgesehen Terminals V- und die roten Kabel mit den V+
Terminals.
5. Daraufhin folgt der Rest der Verkabelung. Sie beginnen mit dem
Verkabeln des Schalters. Verbinden Sie zunächst das kurze braune
Kabel (Phase) mit dem Kippschalter und der untersten Anschluss-
möglichkeit des Stromanschlusses. Vom Kippschalter verbinden
Sie mit einem weiteren braunen Kabel den Stromanschluss zum
Schraubterminal des Netzteiles (markiert als L). Das blaue Kabel
wird vom mittleren Anschluss des Stromanschlusses mit dem
N-Anschluss des Netzteiles verbunden. Das gelbgrüne Kabel wird
vom oberen
Erdungsanschluss des Netzteils verbunden (markiert als
Anschluss des Stromanschlusses mit dem
).
