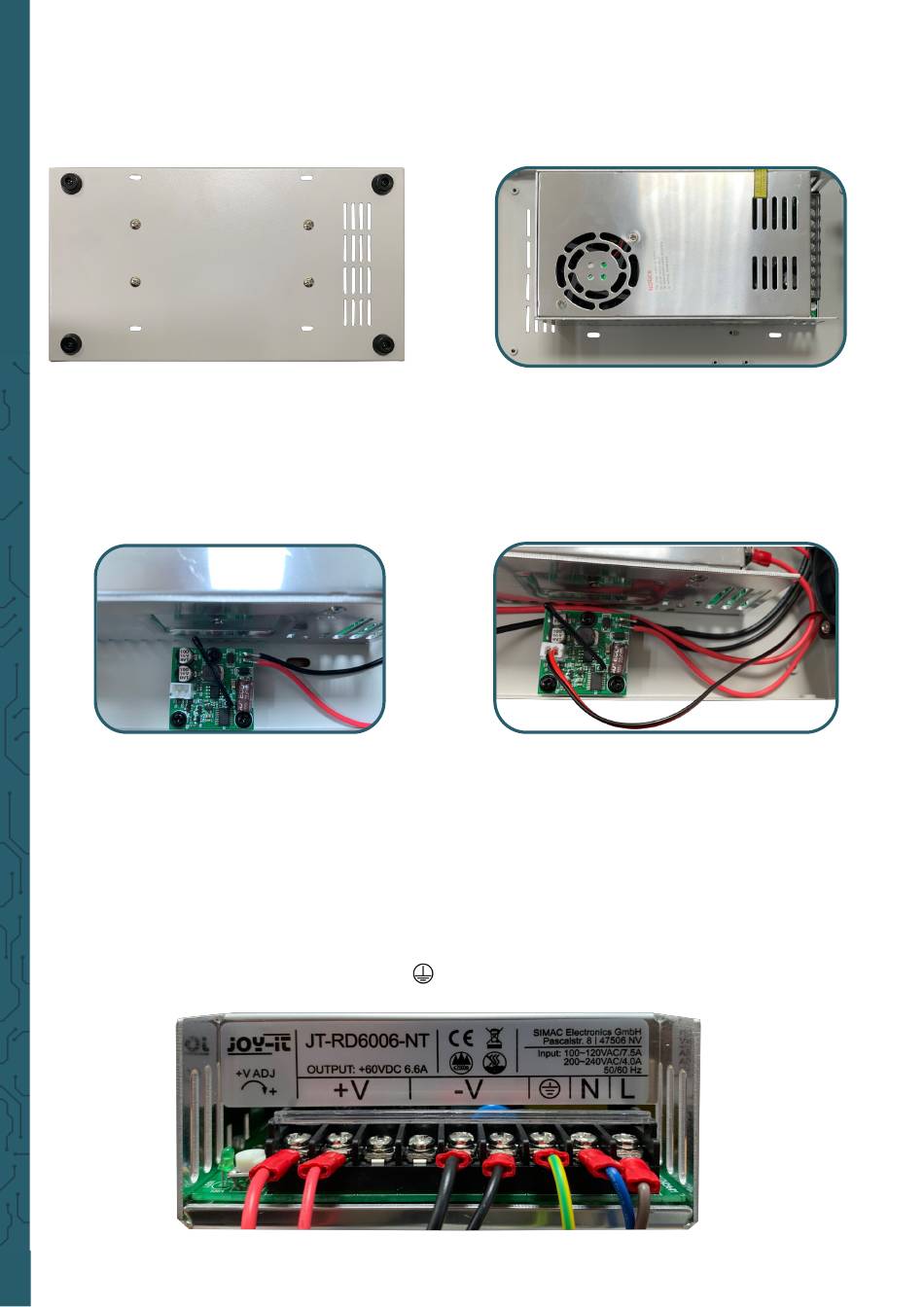

4. Setzen Sie nun das Netzteil in das Gehäuse ein und schrauben
dieses mit den dicken silbernen Schrauben vom Boden des
Gehäuses aus fest.
5. Schrauben Sie nun die Lüftersteuerung neben dem Labornetzteil
mit den restlichen schwarzen Schrauben fest und schließen Sie den
Lüfter an den dazu vorgesehen Anschluss an.
6. Daraufhin folgt die Verkabelung. Sie beginnen mit dem Verkabeln
des Schalters. Verbinden Sie zunächst das kurze braune Kabel
(Phase) mit
Anschlussmöglichkeit des Stromanschlusses. Vom Kippschalter
verbinden Sie mit einem weiteren braunen Kabel den Stroman-
schluss zum Schraubterminal des Netzteiles (markiert als L). Das
blaue Kabel wird vom mittleren Anschluss des Stromanschlusses
mit dem N des Netzteiles verbunden. Das gelbgrüne Kabel wird vom
oberen Pin des Stromanschlusses mit dem Erdungsanschluss des
Netzteils verbunden (markiert als
dem Kippschalter
).
und der untersten
