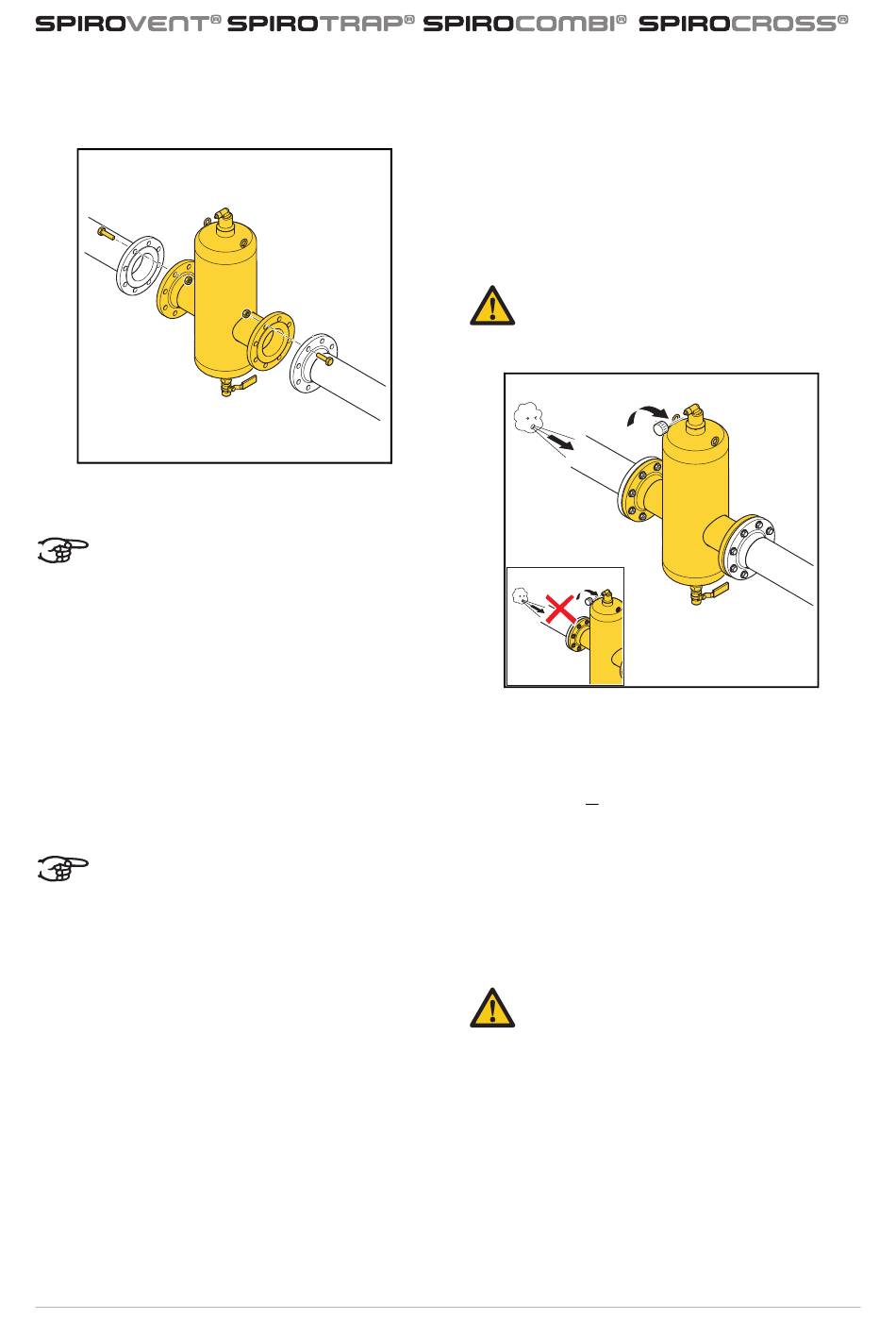

5.4.2 Das Gerät anbringen
Beispiel:
1. Befestigen Sie die Rohrleitung am Gerät. Stellen Sie
sicher, dass das Gerät spannungsfrei montiert ist.
HINWEIS
Nur bei SpiroCross XC: Stellen Sie sicher, dass
das Wasser mit der höchsten Temperatur das
Gerät über die oberen Flansche betritt. Das
Wasser mit der niedrigsten Temperatur sollte
an den unteren Flanschen in das Gerät
eintreten. Nur so kann eine unerwünschte
Vermischung von heißem und kaltem Wasser
verhindert werden.
2. Ziehen Sie die Befestigungselemente auf den
korrekten Drehmomentwert der Rohrleitung fest.
5.4.3 Das Ablassventil montieren (nicht bei BA- /
HA-Geräten)
HINWEIS
Bei Geräte mit einem Ablassventil und/oder
magnetischem Schmutzabscheider: Stellen Sie
sicher, dass ausreichend Freiraum zum
Betätigen des Ventils vorhanden ist. Falls der
Platz nicht ausreicht und das Gerät über einen
drehbaren Schmutzabscheider verfügt, drehen
Sie die Trockentasche. Siehe Abschnitt 7.3.
1. Entfernen Sie den Blindstecker.
2. Installieren Sie das Ablassventil. Ziehen Sie das
Ablassventil auf den korrekten Drehmomentwert
an. Siehe Abschnitt 3.5.
3. Verwenden Sie ggf. geeignetes Dichtungsmaterial.
5.4.4 Die Installation abschließen
1. Stellen Sie sicher, dass das Ablassventil, das
Abschaumventil und/oder das manuelle
Entlüftungsventil geschlossen sind.
2. Befestigen Sie den Schutzstecker und die
Schutzkappe.
10
3. Entfernen Sie das Schutzband.
4. Nur bei magnetischen Schmutzabscheidern:
Bringen Sie das Schild mit den Ablassanweisungen
in der Nähe des Ablassventils an der Trockentasche
an.
5.4.5

Das System testen

VORSICHT
Der maximal zulässige hydraulische/
pneumatische Prüfdruck: 1,5 x maximaler
Arbeitsdruck. Siehe Abschnitt 3.2.
2
2
1
1. Wenn die Anlage mit Druckluft geprüft wird,
schließen Sie die automatische Entlüftung
vorübergehend mit einer R½-Kappe (nicht
mitgeliefert).
2. Bei Geräten > DN300: Schließen Sie das Ventil
zwischen Entlüfter und Gerät, bevor Sie die
Druckprüfung durchführen.
3. Führen Sie die Prüfung durch.
4. Wenn eine R½-Kappe eingesetzt wurde, entfernen
Sie die R½-Kappe.
5.5 Inbetriebnahme
VORSICHT
Wenn für die Systemprüfung eine R½-Kappe
auf der automatischen Entlüftung angebracht
wurde, stellen Sie sicher, dass die R½-Kappe
vor der Inbetriebnahme des Systems entfernt
wird.
Um zu überprüfen, ob das Gerät ordnungsgemäß
funktioniert, muss das System in Betrieb genommen
werden und laufen.
Beim ersten Einsatz kann die automatische Entlüftung
(wenn vorhanden) kurzzeitig nachtropfen; das ist
unbedenklich.
