Die Montage
Abstände zur Wand:
• Geräte ohne PC: mindestens 10 mm
• Geräte mit PC: mindestens 40 mm
Montage mit VESA kompatiblen Monitorhalterungen
Die POS-Line High Bright Monitore werden mit VESA kompatiblen vormontierten Haltewinkeln geliefert. Mit den Haltewinkeln kann
der Monitor im Landscapeformat und Portraitformat montiert werden. Bei Nutzung der Haltewinkel werden die vorgeschriebenen
Abstände zur Rückseite des Monitors eingehalten.
Die Gebrauchslage des Gerätes ist senkrecht (90° zum Boden). Bei der Wandmontage ist der zulässige Kippwinkel zu beachten.
Das Gerät kann sowohl im Landscape-Mode als auch im Portrait-Mode betrieben werden. Dabei sind die Angaben zur Positionierung
auf der Rückseite des Gerätes unbedingt zu beachten.
Für die Montage an den vormontierten VESA-Haltewinkeln muss eine geeignete Wandhalterung verwendet werden, deren Traglast
dem Gewicht des Monitors entspricht. Zur Befestigung an den VESA-Haltewinkeln müssen 4 Metall-Schrauben der Größe M6x25
verwendet werden.
VESA-Formate 31.5":
MIS-F 400 x 400 mm (M6)
A
C
B

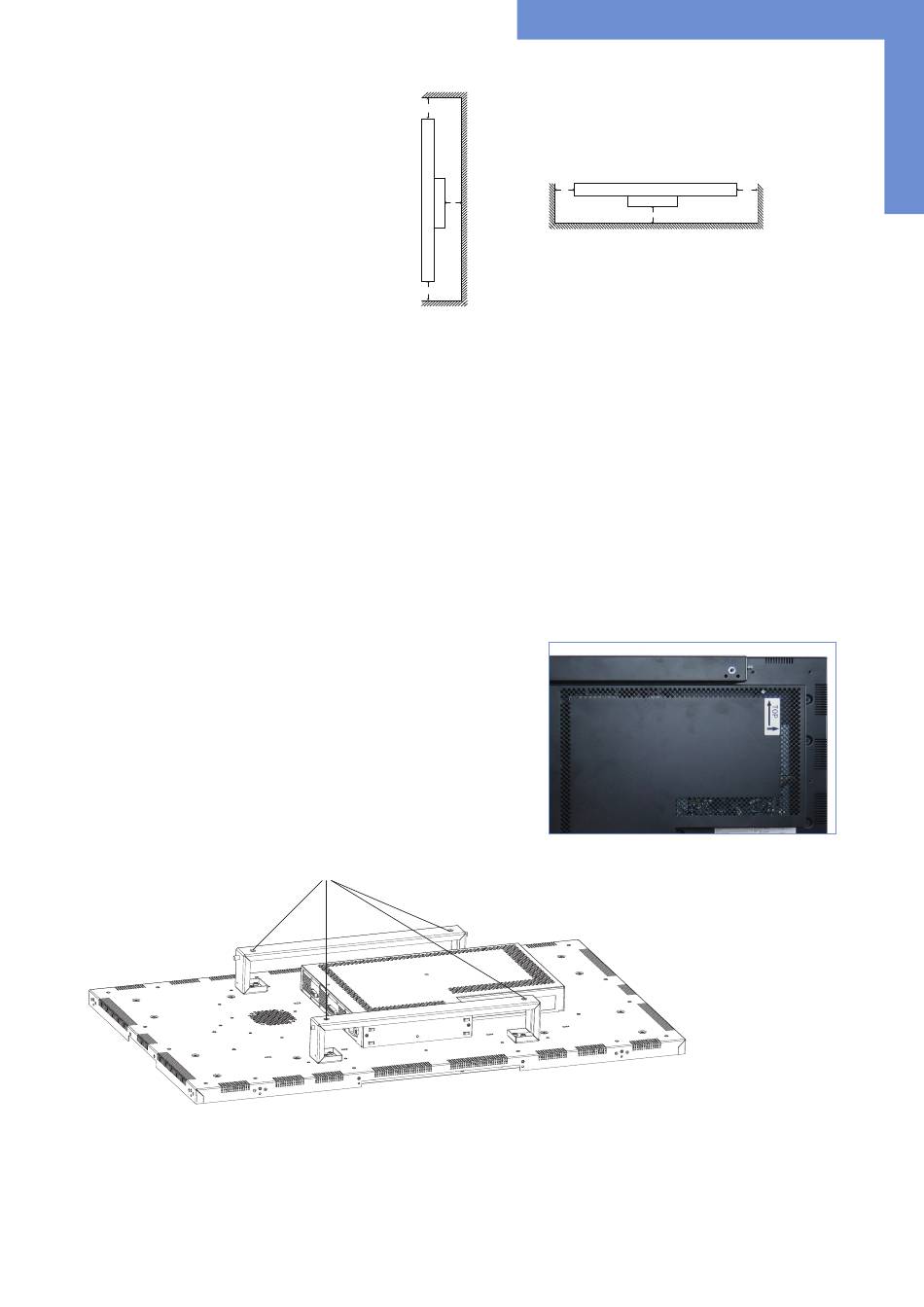

Seitenansicht
Montagelöcher für VESA Halterungen
oben
D
A: 50 mm
B: 50 mm
C: 10 mm/ 40 mm
Ansicht von oben
unten
Inbetriebnahme 31.5"
D
C
C: 10 mm/ 40 mm
D: 0 mm
