Le Tapparelo à commande par microprocesseur convient pour la commande de stores à moteur avec interrupteur de position fi nale. La fonction manuelle
monter/descendre/stop fonctionne par simple pression des touches. On a toutefois la possibilité d'une programmation monter/descendre automatique. Cette
fonction automatique est programmée par une pression prolongée sur les touches, laquelle se répète sur un cycle de 24 heures.
- programmation simple - pas de réglage d'horloge - mémoire en cas de coupure de courant - automatique/24 heures- blocage du programme max 10min.)
Tous les émetteurs de signaux 230V comme par ex. contacts à impulsion, interrupteurs crépusculaire, interrupteurs horaires, etc, peuvent être raccordés aux
entrées „Extern Ò„ et „Extern Ú„. Sur ces entrées, l'on peut également regrouper plusieurs Tapparello en parrallèle.
Etant donné que les signaux longs sont considérés comme des impulsions, aucune autre fonction n'est bloquée. Il est ainsi possible de raccorder des émetteurs
de signaux courants émettant des signaux de longue durée (p. ex. Interrupteurs horaires, temps de commutation minimal 1 min.)
Voir conditions de sécurité et l'image 5.
Garantie et responsabilité:
Notre garantie se limite au remplacement des produits défectueux. Toute autre responsabilité pour le branchement de marquise, volets roulants etc est
absolument exclue.
Tension nominale: 230 V, 50Hz - Puissance: max. 750 VA - Profondeur d'encastrement: 38 mm - Temps de montée ou descente: max. 180 sec.
Fonction souhaitée
1.� Monter
ou descendre
le store�
�
�
�
2.� Stopper le store en mouvement
3.� Programmation
�
Activer la fonction automatique
�
4.� Modifier une heure programmée�
5.� Déconnecter provisoirement la
�
fonction automatique
�
(Les heures
/
programmées
�
restent en mémoire)�
6.� Bloquer l'appareil contre les
�
modifications involontaires de
�
la programmation
7.� Effacer définitivement les
�
heures
/
programmées
�
(Fonction auto. déconnectée).�
�
8.� Tester si la fonction
�
automatique est programmée
�
et activée
F

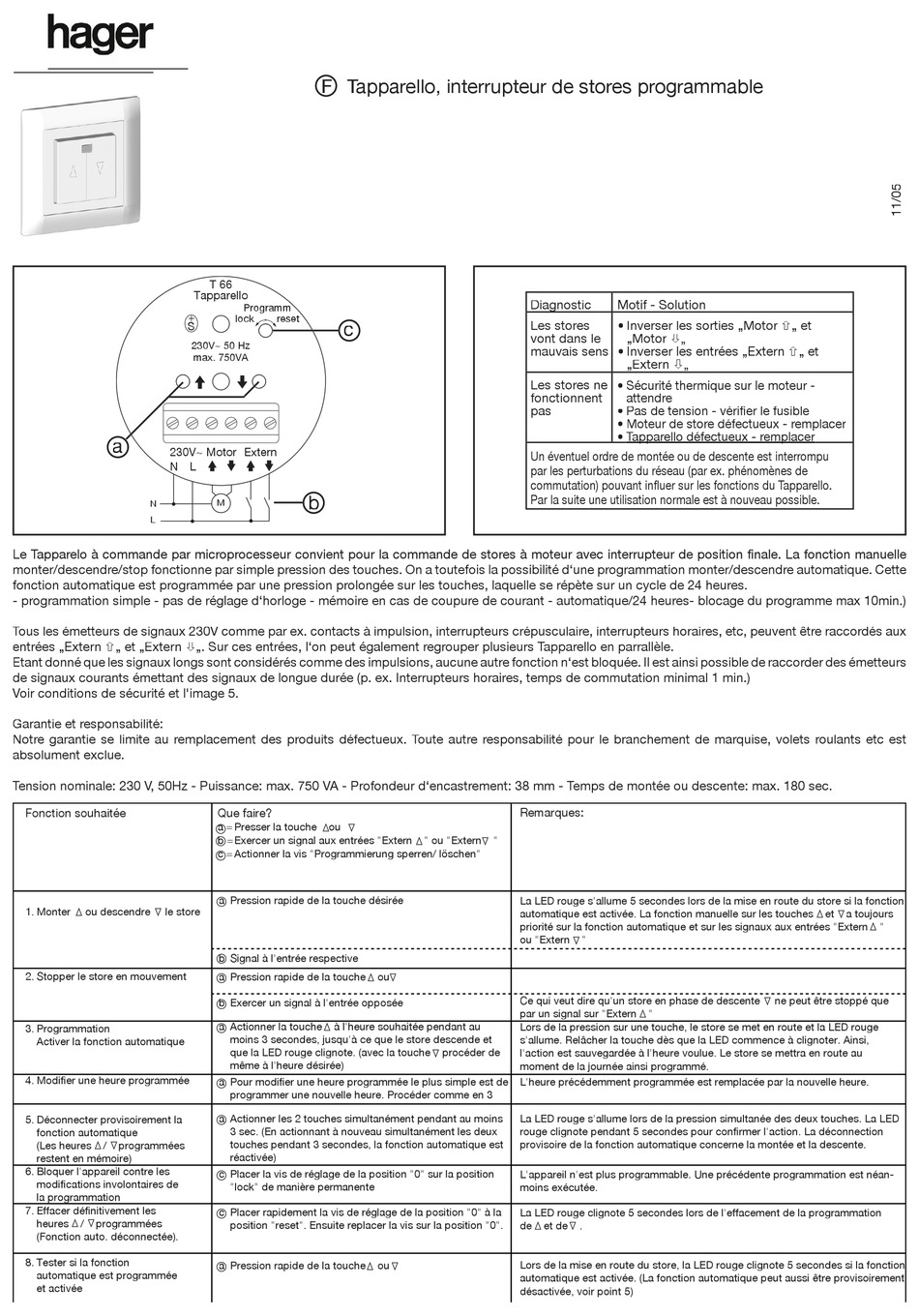

Tapparello, interrupteur de stores programmable
T 66
Tapparello
Programm�
lock
reset
c
S
230V~ 50 Hz�
max. 750VA
b
M
Que faire?�
a =� Presser la touche
ou
b =� E xercer un signal aux entrées "Extern
c =� Actionner la vis "Programmierung sperren/ löschen"
a� Pression rapide de la touche désirée
b� Signal à l'entrée respective
a� Pression rapide de la touche
b� Exercer un signal à l'entrée opposée
a� Actionner la touche
à l'heure souhaitée pendant au
�
moins 3 secondes, jusqu'à ce que le store descende et
�
que la LED rouge clignote. (avec la touche
�
même à l'heure désirée)
a� Pour modifier une heure programmée le plus simple est de
�
programmer une nouvelle heure. Procéder comme en 3
a� Actionner les 2 touches simultanément pendant au moins
�
3 sec. (En actionnant à nouveau simultanément les deux
�
touches pendant 3 secondes, la fonction automatique est
�
réactivée)
c� Placer la vis de réglage de la position "0" sur la position
�
"lock" de manière permanente
c� Placer rapidement la vis de réglage de la position "0" à la
�
position "reset". Ensuite replacer la vis sur la position "0".
a� Pression rapide de la touche
Diagnostic
Diagnostic
Les stores
vont dans le
mauvais sens
Les stores ne
fonctionnent
pas
Un éventuel ordre de montée ou de descente est interrompu
par les perturbations du réseau (par ex. phénomènes de
commutation) pouvant infl uer sur les fonctions du Tapparello.
Par la suite une utilisation normale est à nouveau possible.
Remarques:
" ou "Extern
"
La LED rouge s'allume 5 secondes lors de la mise en route du store si la fonction
automatique est activée. La fonction manuelle sur les touches
priorité sur la fonction automatique et sur les signaux aux entrées "Extern
ou "Extern
ou�
Ce qui veut dire qu'un store en phase de descente
par un signal sur "Extern
Lors de la pression sur une touche, le store se met en route et la LED rouge
s'allume. Relâcher la touche dès que la LED commence à clignoter. Ainsi,
procéder de
l'action est sauvegardée à l'heure voulue. Le store se mettra en route au
moment de la journée ainsi programmé.
L'heure précédemment programmée est remplacée par la nouvelle heure.
La LED rouge s'allume lors de la pression simultanée des deux touches. La LED
rouge clignote pendant 5 secondes pour confirmer l'action. La déconnection
provisoire de la fonction automatique concerne la montée et la descente.
L'appareil n'est plus programmable. Une précédente programmation est néan-
moins exécutée.
La LED rouge clignote 5 secondes lors de l'effacement de la programmation
de
et de
ou
Lors de la mise en route du store, la LED rouge clignote 5 secondes si la fonction
automatique est activée. (La fonction automatique peut aussi être provisoirement
désactivée, voir point 5)
Motif - Solution
• Inverser les sorties „Motor Ò„ et
„Motor Ú„
• Inverser les entrées „Extern Ò„ et
„Extern Ú„
• Sécurité thermique sur le moteur -
attendre
• Pas de tension - vérifi er le fusible
• Moteur de store défectueux - remplacer
• Tapparello défectueux - remplacer
Tapparello défectueux - remplacer
"
"
.
et
a toujours
"
ne peut être stoppé que
