hager Tapparello Bedienungsanleitung

a
230V~� Motor� Extern�
N� L
N
L

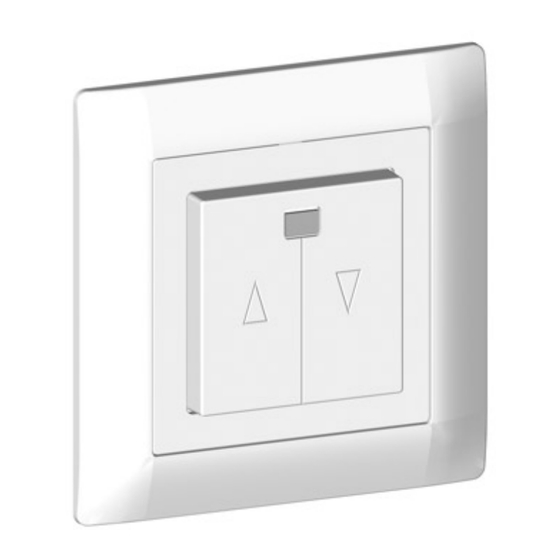

Der microprozessorgesteuerte Tapparello ist einsetzbar zur Steuerung von motorbetriebenen Storen mit Endlagenschalter. Die manuelle Auf-/Ab-/Stop-Funktion
erfolgt durch einfaches Antippen der Tasten. Weiterhin besteht die Möglichkeit der Programmierung einer Auf- und Ab-Automatik. Durch längeres Betätigen
der Tasten wird eine Auf- und Ab-Funktion programmiert, welche sich im 24-Stunden-Rhythmus wiederholt.
- einfachste Programmierung - keine Uhreinstellung nötig - Netzpuffer bei Stromausfall (max 10 Minuten) - 24-Stunden-Automatik - Programmiersperre
An die Eingänge „Extern Ò„ und „Extern Ú„ können alle Arten von 230V-Signalgebern angeschlossen werden, wie z.B. Taster, Dämmerungsschalter, Zentral-
schaltuhren, Sensoren, etc. Über diese Eingänge können mehrere Tapparello durch einfache Parallelschaltung zu Gruppen zusammengeschaltet werden.
Da auch länger anliegende Signale wie ein Impuls ausgewertet werden, werden keine anderen Funktionen blockiert. Dadurch ist es möglich, auch handelsübliche
Signalgeber mit grösseren Signaldauern (z.B. Zeitschaltuhren, meist kürzeste Schaltzeit 1 Min.) an diese Eingänge anzuschliessen.
Bitte Sicherheitshinweise und Bild 5 beachten.
Garantie und Haftung:
Unsere Garantie beschränkt sich auf den Ersatz der fehlerhaften Produkte. Eine weitere Haftung für angeschlossene Markisen, Beschattungsanlagen, Rolläden
usw. wird ausdrücklich ausgeschlossen.
Nennspannung: 230 V, 50Hz - Schaltleistung: max. 750 VA - Einbautiefe: 38 mm - Fahrzeit "Auf " oder "Ab": max.180 Sek.
Gewünschte Funktion
1. Storen "Auf" oder "Ab" fahren
2. Fahrende Storen stoppen.
3. Programmierung vornehmen,
Automatik- Funktion einschalten.
4. Ändern einer programmierten Zeit.
5. Automatik-Funktion vorübergehend
ausschalten (programmierte /
-Zeiten bleiben erhalten).
6. Gerät gegen ungewollte Änderung
der Programmierung sperren.
7. Programmierte / -Zeiten dauerhaft
löschen (Automatik-Funktion wird
ausgeschaltet).
8. Prüfen, ob Automatik-Funktion
programmiert und eingeschaltet ist.

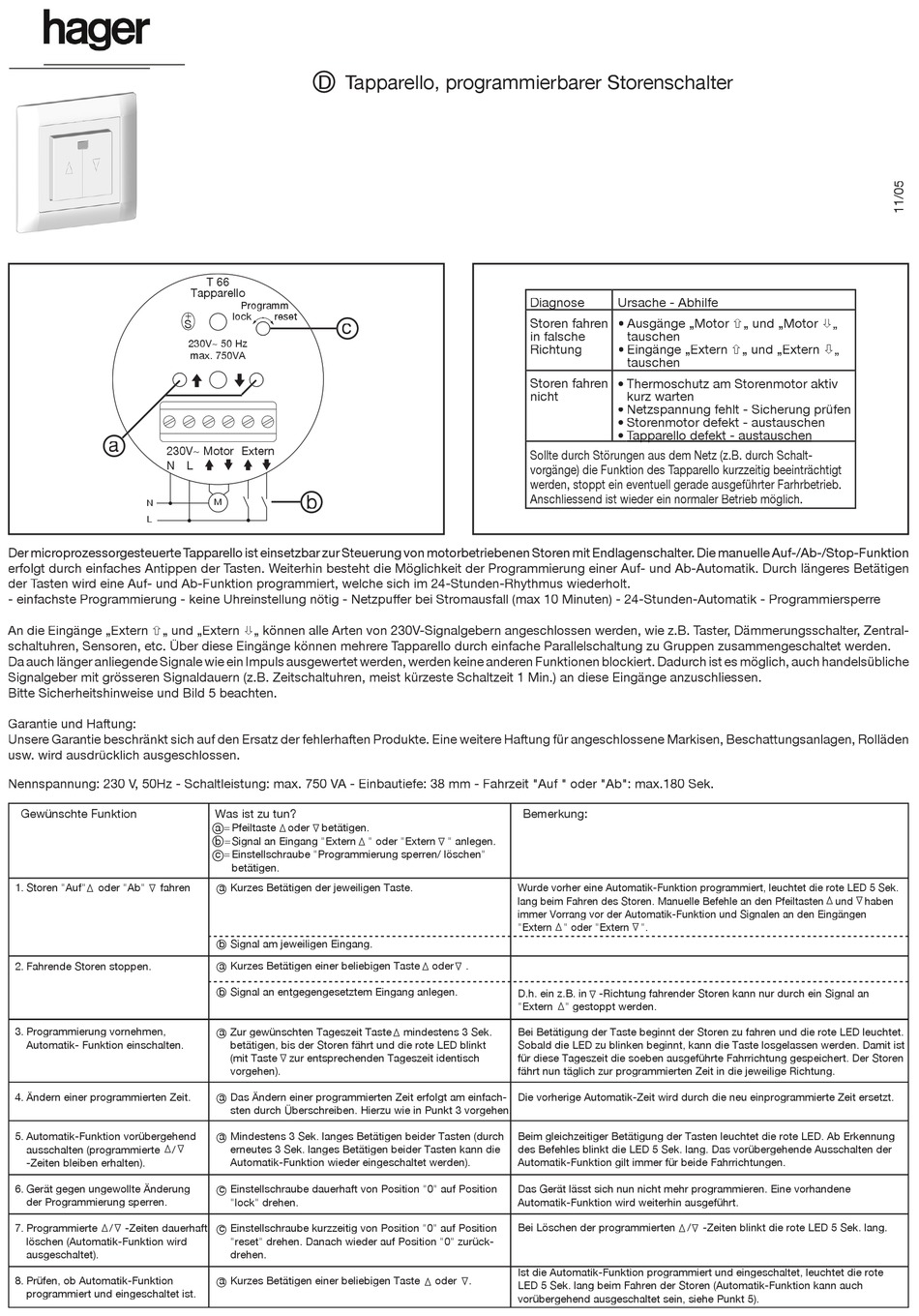

D D Tapparello, programmierbarer Storenschalter
T 66
Tapparello
Programm�
lock reset
c
S
230V~ 50 Hz�
max. 750VA
b
M
Was ist zu tun?
a = Pfeiltaste oder betätigen.
b = Signal an Eingang "Extern
c = Einstellschraube "Programmierung sperren/ löschen"
betätigen.
a Kurzes Betätigen der jeweiligen Taste.
b Signal am jeweiligen Eingang.
a Kurzes Betätigen einer beliebigen Taste
b Signal an entgegengesetztem Eingang anlegen.
a Zur gewünschten Tageszeit Taste
betätigen, bis der Storen fährt und die rote LED blinkt
(mit Taste zur entsprechenden Tageszeit identisch
vorgehen).
a Das Ändern einer programmierten Zeit erfolgt am einfach-
sten durch Überschreiben. Hierzu wie in Punkt 3 vorgehen.
a Mindestens 3 Sek. langes Betätigen beider Tasten (durch
erneutes 3 Sek. langes Betätigen beider Tasten kann die
Automatik-Funktion wieder eingeschaltet werden).
c Einstellschraube dauerhaft von Position "0" auf Position
"lock" drehen.
c Einstellschraube kurzzeitig von Position "0" auf Position
"reset" drehen. Danach wieder auf Position "0" zurück-
drehen.
a Kurzes Betätigen einer beliebigen Taste
Diagnose Diagnose
Storen fahren
in falsche
Richtung
Storen fahren
nicht
Sollte durch Störungen aus dem Netz (z.B. durch Schalt-
vorgänge) die Funktion des Tapparello kurzzeitig beeinträchtigt
werden, stoppt ein eventuell gerade ausgeführter Farhrbetrieb.
Anschliessend ist wieder ein normaler Betrieb möglich.
Bemerkung:
" oder "Extern " anlegen.
Wurde vorher eine Automatik-Funktion programmiert, leuchtet die rote LED 5 Sek.
lang beim Fahren des Storen. Manuelle Befehle an den Pfeiltasten
immer Vorrang vor der Automatik-Funktion und Signalen an den Eingängen
"Extern
oder .
D.h. ein z.B. in
"Extern
mindestens 3 Sek. Bei Betätigung der Taste beginnt der Storen zu fahren und die rote LED leuchtet.
Sobald die LED zu blinken beginnt, kann die Taste losgelassen werden. Damit ist
für diese Tageszeit die soeben ausgeführte Fahrrichtung gespeichert. Der Storen
fährt nun täglich zur programmierten Zeit in die jeweilige Richtung.
Die vorherige Automatik-Zeit wird durch die neu einprogrammierte Zeit ersetzt.
Beim gleichzeitiger Betätigung der Tasten leuchtet die rote LED. Ab Erkennung
des Befehles blinkt die LED 5 Sek. lang. Das vorübergehende Ausschalten der
Automatik-Funktion gilt immer für beide Fahrrichtungen.
Das Gerät lässt sich nun nicht mehr programmieren. Eine vorhandene
Automatik-Funktion wird weiterhin ausgeführt.
Bei Löschen der programmierten
Ist die Automatik-Funktion programmiert und eingeschaltet, leuchtet die rote
oder .
LED 5 Sek. lang beim Fahren der Storen (Automatik-Funktion kann auch
vorübergehend ausgeschaltet sein, siehe Punkt 5).
Ursache - Abhilfe
• Ausgänge „Motor Ò„ und „Motor Ú„
tauschen
• Eingänge „Extern Ò„ und „Extern Ú„
tauschen
• Thermoschutz am Storenmotor aktiv
kurz warten
• Netzspannung fehlt - Sicherung prüfen
• Storenmotor defekt - austauschen
• Tapparello defekt - austauschen Tapparello defekt - austauschen
" oder "Extern ".
-Richtung fahrender Storen kann nur durch ein Signal an
" gestoppt werden.
/ -Zeiten blinkt die rote LED 5 Sek. lang.
und haben
