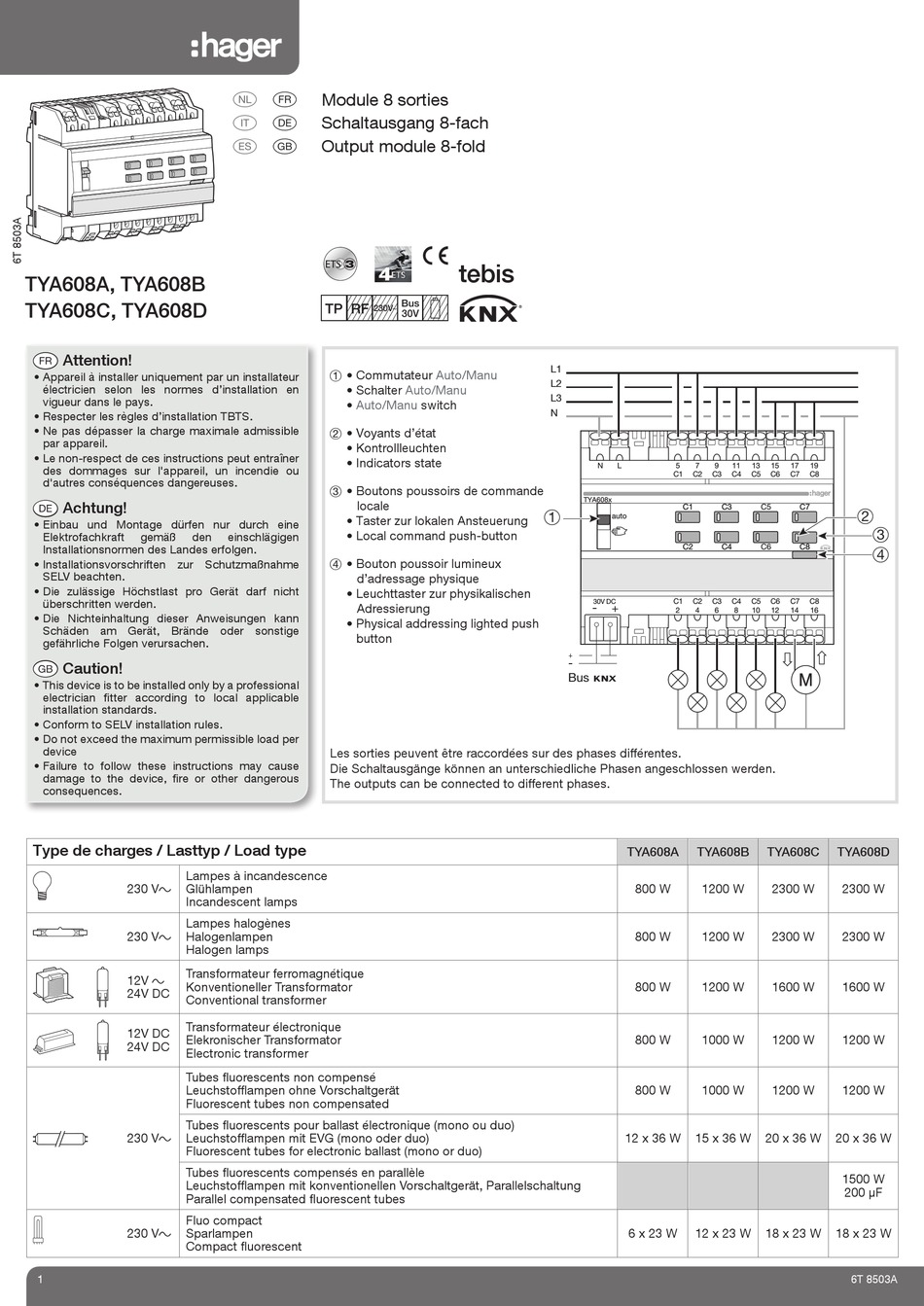

TYA608A, TYA608B
TYA608C, TYA608D
Attention!
A
• Appareil à installer uniquement par un installateur
électricien selon les normes d'installation en
vigueur dans le pays.
• Respecter les règles d'installation TBTS.
• Ne pas dépasser la charge maximale admissible
par appareil.
• Le non-respect de ces instructions peut entraîner
des dommages sur l'appareil, un incendie ou
d'autres conséquences dangereuses.
Achtung!
E
• Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den
Installationsnormen des Landes erfolgen.
• Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
• Die zulässige Höchstlast pro Gerät darf nicht
überschritten werden.
• Die Nichteinhaltung dieser Anweisungen kann
Schäden am Gerät, Brände oder sonstige
gefährliche Folgen verursachen.
Caution!
Z
• This device is to be installed only by a professional
electrician fi tter according to local applicable
installation standards.
• Conform to SELV installation rules.
• Do not exceed the maximum permissible load per
device
• Failure to follow these instructions may cause
damage to the device, fi re or other dangerous
consequences.
Type de charges / Lasttyp / Load type
Lampes à incandescence
230 Vv Glühlampen
Incandescent lamps
Lampes halogènes
230 Vv Halogenlampen
Halogen lamps
Transformateur ferromagnétique
12V v
Konventioneller Transformator
24V DC
Conventional transformer
Transformateur électronique
12V DC
Elekronischer Transformator
24V DC
Electronic transformer
Tubes fluorescents non compensé
Leuchstofflampen ohne Vorschaltgerät
Fluorescent tubes non compensated
Tubes fluorescents pour ballast électronique (mono ou duo)
230 Vv Leuchstofflampen mit EVG (mono oder duo)
Fluorescent tubes for electronic ballast (mono or duo)
Tubes fluorescents compensés en parallèle
Leuchstofflampen mit konventionellen Vorschaltgerät, Parallelschaltung
Parallel compensated fluorescent tubes
Fluo compact
230 Vv Sparlampen
Compact fluorescent
1

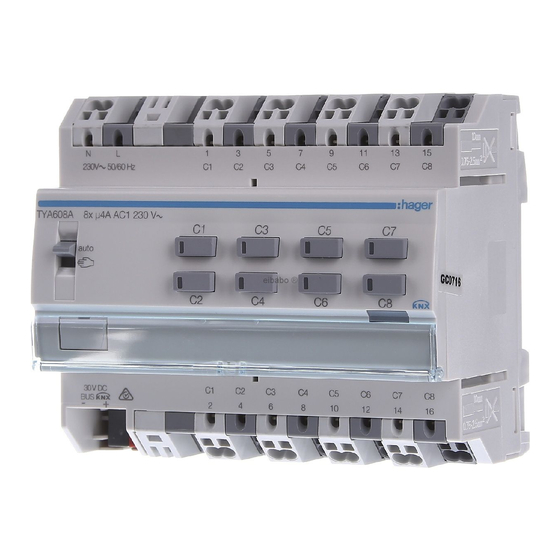

Module 8 sorties
i a
Schaltausgang 8-fach
y e
Output module 8-fold
r z
B n , .
1 • Commutateur
• Schalter
• Auto/Manu
2 • Voyants d'état
• Kontrollleuchten
• Indicators state
3 • Boutons poussoirs de commande
locale
• Taster zur lokalen Ansteuerung
• Local command push-button
einschlägigen
4 • Bouton poussoir lumineux
d'adressage physique
• Leuchttaster zur physikalischen
Adressierung
• Physical addressing lighted push
button
Les sorties peuvent être raccordées sur des phases différentes.
Die Schaltausgänge können an unterschiedliche Phasen angeschlossen werden.
The outputs can be connected to different phases.
M
tebis
V2.7.0
:
L1
Auto/Manu
L2
Auto/Manu
L3
switch
N
1
Bus
N L 5 7 9 11 13
C1 C2 C3 C4 C5
TYA608x
C1 C1 C3 C3
auto
C2 C2 C4 C4
C1 C2 C3 C4 C5
30V DC
-
+
2 4 6 8 10
TYA608A TYA608B
800 W 1200 W
800 W 1200 W
800 W 1200 W
800 W 1000 W
800 W 1000 W
12 x 36 W 15 x 36 W
6 x 23 W 12 x 23 W
15 17 19
C6 C7 C8
C5 C7 C7
2
3
C6 C8 C8
4
C6 C7 C8
12 14 16
TYA608C TYA608D
2300 W 2300 W
2300 W 2300 W
1600 W 1600 W
1200 W 1200 W
1200 W 1200 W
20 x 36 W 20 x 36 W
1500 W
200 µF
18 x 23 W 18 x 23 W
6T 8503A
