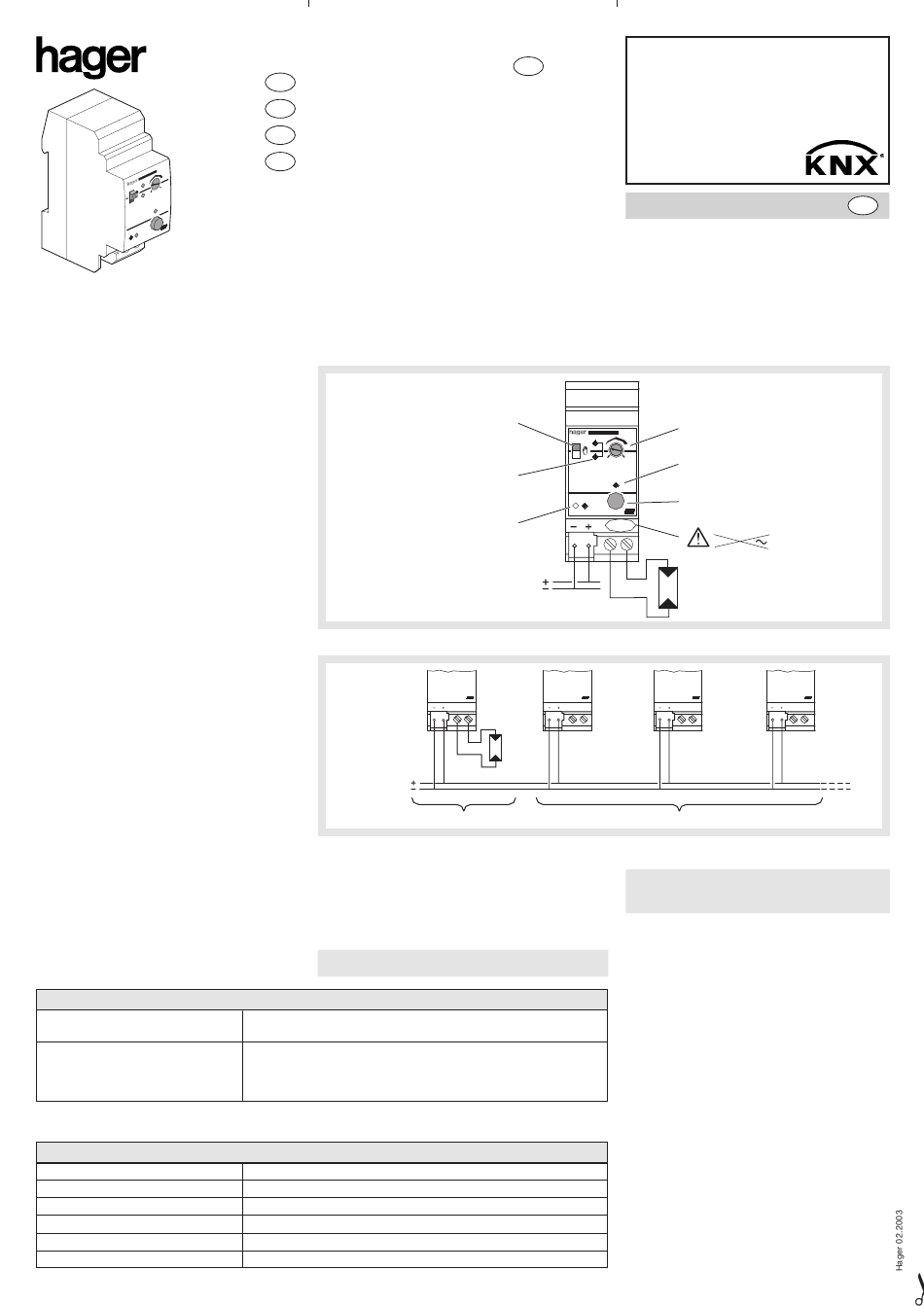

TX 025, TX 026
Werkingsprincipe
Dit product is hoofdzakelijk bestemd voor de
automatische besturing van verlichtingscircuits
binnen/buiten (besturing aan/uit of dimverlichting)
en van lammellengordijnen of rolluiken afhan-
kelijk van de omgevingsverlichting.
De schemerschakelaar, gekoppeld aan een
buitenvoeler, meet de natuurlijke verlichting en
bestuurt de circuits afhankelijk van een vooraf
ingestelde drempel van 2 tot 20000 lux.
U kunt het aantal kringen verhogen door
verschillende schemerschakelaars aan elkaar te
koppelen. U sluit dan één enkele sensor aan op
één van de schemerschakelaars.
Instelling van de lichtsterktedrempel
Na configuratie :
➀
1. Plaats de schakelaar in de stand "test"
(drempel).
2. Kies de grootte (2...200 lux of 200...20000
➅
lux) door op de drukknop
➁ ➂
van de verklikkers of ) gaat branden).
3. Plaats de schakelaar auto/manu/test
opnieuw in de gewenste stand.
➀
4. Plaats de schakelaar in stand "test";
op het gekozen tijdstip van de dag draait u
➃
de instelpotentiometer tot op de
➄
drempelwaarde (verklikker
➀
5. Plaats de schakelaar in stand "auto",
normale werkingsmodus van het toestel.
Samenstelling van de kit TX 026
De TX 026 bestaat uit :
- 1 schemerschakelaar TX 025
- 1 opbouwlichtsensor EE 003.
Compatibele lichtsensoren
- inbouwsensor EE 002
- opbouwsensor EE 003
Betekenis van de verklikkers
➀
Schakelaar in stand auto of test
Verklikker voor signalering van
drempeloverschrijding
Verklikker voor keuze van de
grootte
Orde van grootte van de lichtsterkte
Omstandigheden en toestand
Volle maan
Straat 's nachts goed verlicht
Sterk bewolkt
Bewolkt
Buiten in de schaduw
Zon
Hager Electro S.A. - 132, bld d'Europe - BP3 - 67 215 Obernai cedex - Tél. 03.88.49.50.50 - www.hager.com
Bedieningshandleiding
F
Schemerschakelaar
D
GB
NL
Elektrische aansluiting
Verklikkers voor keuze
van de grootte
Drukknop en LED voor
fysieke adressering
Koppeling van verschillende TX 025
te drukken (één
gaat branden).

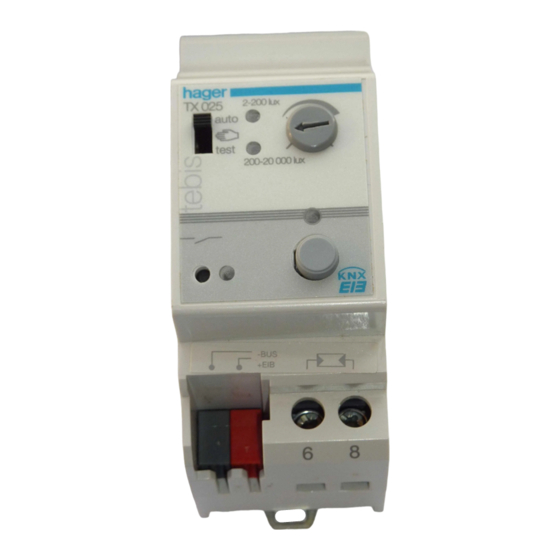

TX 025 : product met sensor
Installatieaanbeveling :
1. Installeer de module onderaan in de kast om
een te hoge werkingstemperatuur te vermijden.
2. Sluit de module aan op de EIB-bus.
3. Sluit zo nodig de sensor EE 002 of EE 003 aan.
4. Volg de instructies voor de systeemconfiguratie.
5. Om de goede werking van het toestel te
garanderen, mag de lichtsensor niet rechtstreeks
Verklikker brandt als de gemeten waarde kleiner is dan
de vastgelegde drempel
➁
Verklikker brandt als grootte 2 ... 200 Lux geselecteerd is.
➂
Verklikker brandt als grootte 2 ... 20000 Lux geselecteerd is.
➁ ➂
Verklikkers en knipperen afwisselend als de sensor niet
aangesloten of defect is.
Gemiddelde lichtsterkte in lux
< 1 lux
20 ... 70 lux
1500 ... 2000 lux
4000 ... 5000 lux
10000 ... 15000 lux
> 15000 lux
NL
Schakelaar
➀
Auto / Manu / Test
➁ ➂
EIB-bus
29 V
TX 025 TX 025
6 8
EE002 / EE003
TX 025 : producten zonder sensor
Opgepast :
- Dit apparaat mag enkel geplaatst
worden door een installateur
elektricien.
- De installatieregels ZLVS
respecteren.
Waarborg
24 maanden tegen elk materiaal- of fabricagegebrek, en dit
vanaf de fabricagedatum.
In geval van defect, moet het product, aan uw verdeler
overhandigd worden.
De waarborg is enkel geldig indien de procedure van
terugzending installateur/verdeler nageleefd wordt en indien
na onderzoek door onze controledienst geen enkel gebrek
vastgesteld werd wegens het verkeerd in werking stellen
en/of het niet gebruiken volgens de regels van de kunst.
Eventuele opmerkingen betreffende het gebrek moeten het
product begeleiden.
➃
Potentiometer voor instelling
van de lichtsterktedrempel
tebis
TX 025 2-200 lux
auto
➄
test
Verklikker voor signaleren
200-20 000 lux
van drempeloverschrijding
➅
Drukknop
604025
0
6 8
230 V
Lichtsensor
EE 002 of EE 003
TX 025
6 8 6 8
in het zonlicht of in de buurt van een
lichtbron worden geplaatst en moet ze
tegen stof en vocht worden beschermd.
Technische gegevens
Elektrische karakteristieken
● Voedingsspanning : bus 29 V
● Maximum draadlengte van sensor : 100 m.
Werkingskarakteristieken
● Werkingsbereik :
2 tot 200 Lux
200 tot 20000 Lux
Omgeving
● TX 025 Werkingstemperatuur :
● Sensor Werkingstemperatuur : - 30 °C à +60 °C
● TX 025 Opslagtemperatuur : - 20 °C à +70 °C
● Sensor Opslagtemperatuur : - 30 °C à +70 °C
Aansluiting
● Capaciteit :
soepel : 1 mm
stijf :
● Sensor :
Gebruik dubbel geïsoleerde draad voor de
aansluiting van de opbouwsensor EE 003
of voor de verlenging van de draad van de
inbouwsensor EE 002.
Afmeting
● 2 modules.
NL
TX 025
6 8
0 °C à +45 °C
tot 6 mm
2 2
1,5 mm 2 tot 10 mm 2
4
6T 7201.a
