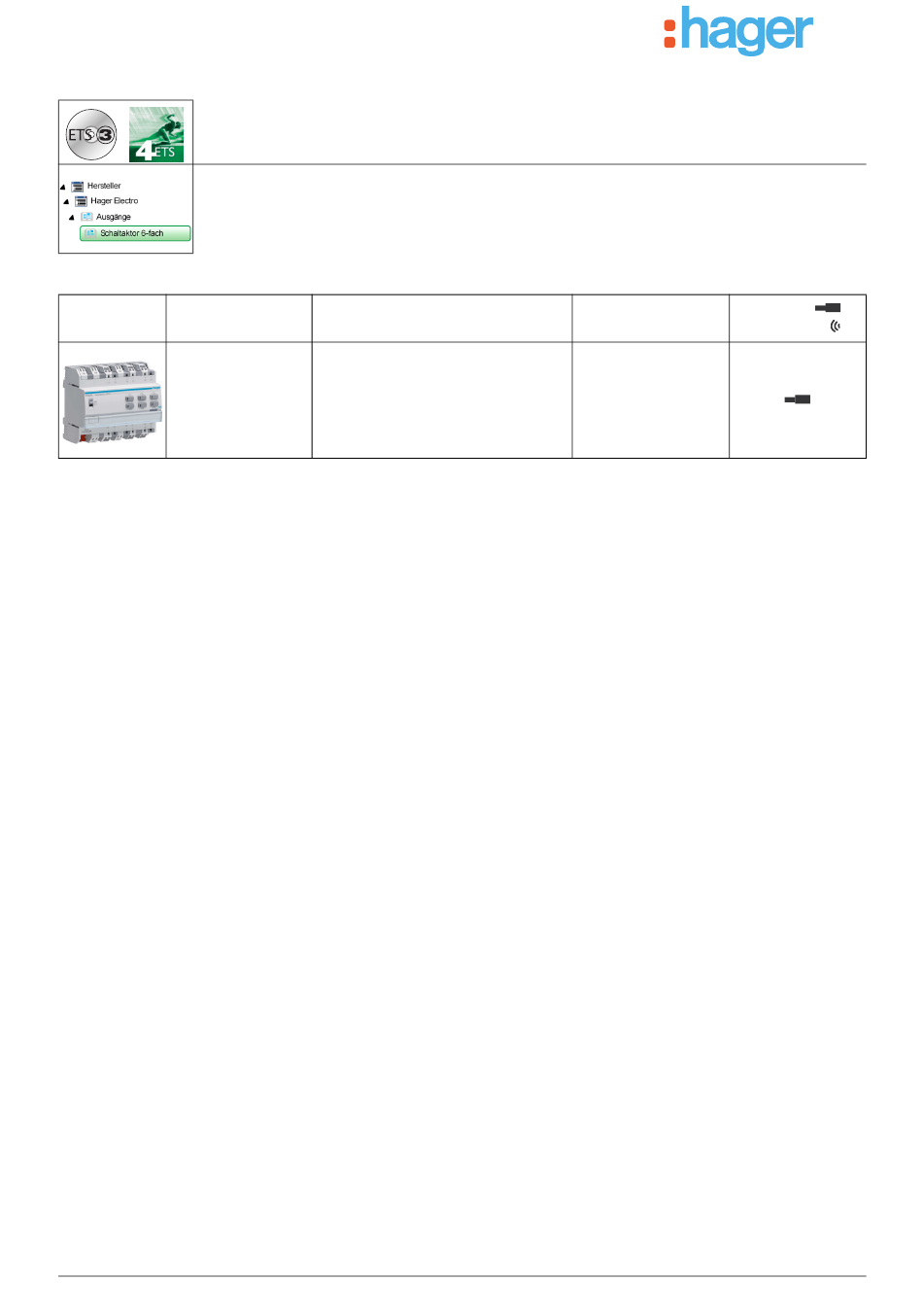

Applikationsbeschreibung Tebis

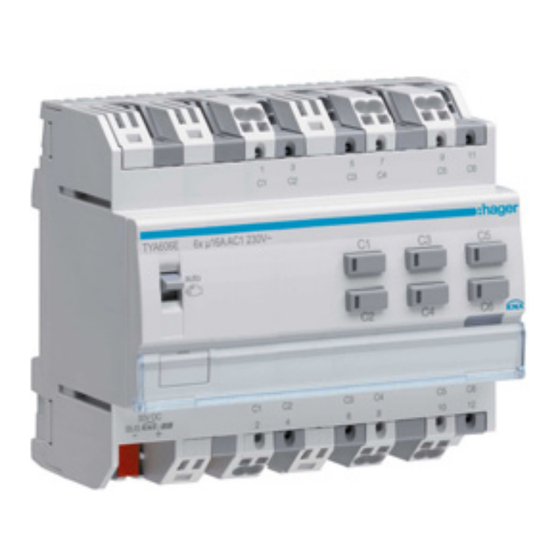

Schaltausgang 6-fach, 16A C-Last, Stromerkennung
Elektrische/mechanische Daten: Siehe Bedienungsanleitung des Produkts
Produkt-bezeichnung
Schaltausgang 6-fach, 16A C-Last,
Stromerkennung
1
Applikations-
TP-Produkt
programm
Funkprodukt
STYA606E
Version 1.x
6T 8099-01b

Werbung

loading

Verwandte Anleitungen für hager Tebis TYA606E

Inhaltszusammenfassung für hager Tebis TYA606E

  • Seite 1 Applikationsbeschreibung Tebis Schaltausgang 6-fach, 16A C-Last, Stromerkennung Elektrische/mechanische Daten: Siehe Bedienungsanleitung des Produkts A faire Applikations- TP-Produkt Bestellnummer Produkt-bezeichnung programm Funkprodukt Schaltausgang 6-fach, 16A C-Last, STYA606E TYA606E Stromerkennung Version 1.x TYA606E 6T 8099-01b...
  • Seite 2 Inhalt 1. Allgemeines ..................................4 1.1 Zu diesem Handbuch ..............................4 1.2 Zum Programm................................4 1.2.1 ETS-Kompatibilität ..............................4 1.2.2 Applikationsbezeichnung ............................4 2. Allgemein Beschreibung ..............................5 2.1 Installation des Geräts..............................5 2.1.1 Übersichts Darstellung ............................5 2.1.2 Anschluss................................6 2.1.3 Physikalische Adressierung ..........................
  • Seite 3 4.2 Kommunikationsobjekte Ausgang ..........................78 4.2.1 Schalten ................................84 4.2.2 Zeiten für Schaltobjekt ............................84 4.2.3 Statusanzeige ..............................85 4.2.4 Zeitschalter................................85 4.2.5 Szene .................................. 86 4.2.6 Preset.................................. 87 4.2.7 Sperrfunktion............................... 88 4.2.8 Zwangssteuerung..............................89 4.2.9 Betriebsstundenzähler ............................90 4.2.10 Stromerkennung..............................91 5.
  • Seite 4 1. Allgemeines 1.1 Zu diesem Handbuch Gegenstand dieses Handbuchs ist die Beschreibung des Betriebs und der Parametrierung der KNX-Geräte mit Hilfe des Programms ETS. Es besteht aus 4 Teilen: Allgemeine Informationen. Parameterbeschreibung. KNX-Objekte Übersicht. Technische Eigenschaften. 1.2 Zum Programm 1.2.1 ETS-Kompatibilität Die Applikationsprogramme sind für ETS4 und * 2 kompatibel.
  • Seite 5 2. Allgemein Beschreibung 2.1 Installation des Geräts 2.1.1 Übersichts Darstellung KNX Schalter Last KNX Melder TYA606E Funkschalter Medienkoppler Funk Funkmelder Local Server ETHERNET Touchscreen Touchpad Smartphone TYA606E 6T 8099-01b...
  • Seite 6 2.1.2 Anschluss Die Schaltausgänge können an unterschiedliche Phasen angeschlossen werden. 2.1.3 Physikalische Adressierung Um die physikalische Adressierung durchzuführen oder zu prüfen, ob der Bus angeschlossen ist, den Leuchttaster ((6)) rechts oberhalb des Beschriftungsfeldes auf der Gerätefront betätigen. Leuchte ein = Bus angeschlossen und bereit zur physikalischen Adressierung. Der Programmiermodus ist aktiviert bis die physikalische Adresse von der ETS übertragen wird.
  • Seite 7 2.2 Funktionsmodule der Applikation Handbetrieb Zwangssteuerung Sperrfunktion Hoch Hoch Hoch Ä Ä Ä Niedrig Niedrig Niedrig AUSGANGSM ODULE Grundfunktionen Logik Block Hoch Hoch Ausgang Schalten Ä Ä Niedrig Niedrig 2.2.1 Hauptfunktionen Die Applikationen ermöglichen die individuelle Konfiguration der Geräteausgänge. Die wichtigsten Funktionen sind: ■...
  • Seite 8 ■ Zwangssteuerung Mit der Zwangssteuerfunktion kann für einen Ausgang ein definierter Zustand erzwungen werden. Die Steuerung der Zwangsfunktion erfolgt mit einem 2-bit Befehl. Priorität: Handbetrieb > Zwangssteuerung > Sperrfunktion > Grundfunktionen. Nur ein Befehl Zwangsteuerung AUS gibt den Ausgang zu Steuerung frei. Anwendung: Aufrechterhaltung der Beleuchtung aus Sicherheitsgründen.
  • Seite 9 2.2.2 Zusätzliche Funktionen Die Applikationen ermöglichen die Konfiguration der allgemeinen Funktionsweise der Geräte. Folgende Funktionen betreffen das gesamte Gerät: ■ Handbetrieb Der Handbetrieb ermöglicht die Trennung des Geräts vom Bus. In dieser Betriebsart kann jeder Ausgang lokal zwangsgesteuert werden. Dieser Befehl hat die höchste Priorität. Kein anderer Befehl wird berücksichtigt, wenn der Handbetrieb aktiv ist. Nur durch die Beendigung des Handbetriebs werden andere Betriebsarten wieder zugelassen.
  • Seite 10 3. Parameter 3.1 Definition der allgemeinen Parameter Dieses Parametrierungsfenster ermöglicht die allgemeine Einstellung des Geräts. 3.1.1 Handbetrieb Parameter Beschreibung Wert Handbetrieb Die Umschaltung in den Handbetrieb ist nicht möglich. Inaktiv Die Umschaltung in den Handbetrieb ist zeitlich unbegrenzt möglich. Aktiv* Der Handbetrieb kann für eine über die ETS Parameter einstellbare Zeitlich begrenzt Dauer aktiviert werden.
  • Seite 11 3.1.3 Aktivierung der Logik-Blöcke Parameter Beschreibung Wert Logik Block 1 Kommunikationsobjekte und Parameterregister Logik Block 1 sind Inaktiv* ausgeblendet. Kommunikationsobjekte und Parameterregister Logik Block 1 sind Aktiv eingeblendet. Konfiguration siehe Kapitel: Logik Block. Hinweis: Die Parameter und Objekte sind für den Block 2 identisch ; Es werden lediglich die Begriffe angepasst. Für Logik Block 1 Kommunikationsobjekte: 195 - Logik Block 1 - Eingang 1 (1 bit - 1.002 DPT_Bool)
  • Seite 12 Gerätespeicher ETS-Parameterwerte Aktuelle Werte Status der Ausgänge für die Status der Ausgänge für die Szenen Szenen ETS- KNX-Bus Zeitschaltdauer Zeitschaltdauer Program Zählsollwerte Zählsollwerte Empfang des Wertes 1 auf dem Objekt Rücksetzen ETS Parameterwerte: Aktuelle Parameterwerte werden durch die ETS-Parameterwerte ersetzt. Download der ETS-Anwendung: Aktuelle Parameterwerte werden beim Download durch die ETS-Parameterwerte ersetzt.
  • Seite 13 Parameter Beschreibung Wert Zustand nach Der Ausgangszustand bleibt bei Buswiederkehr unverändert. Zustand beibehalten* Buswiederkehr Der Ausgang wird bei Buswiederkehr eingeschaltet. Der Ausgang wird bei Buswiederkehr ausgeschaltet. Hinweis: Bei Buswiederkehr, wird das Gerät neu gestartet. Die Prioritäts Funktionnen, die vor dem Busausfall vorhanden waren, sind nicht mehr aktiv (Zwang, Sperre).
  • Seite 14 3.2 Handbetrieb Bei Handbetrieb wird das Gerät vom KNX Bus getrennt. Mit den Handbedientasten kann die Funktion der angeschlossenen Last überprüft werden. Der Handbetrieb kann nur über den Schalter auf der Vorderseite des Geräts aktiviert werden. In dieser Betriebsart werden die vom KNX-Bus kommenden Telegramme ignoriert.
  • Seite 15 Parameter Beschreibung Wert Polarität Das Objekt Sperre des Handbetriebs empfängt: 0 = Der Handbetrieb ist aktivierbar 0 = Handbetrieb freigegeben, 1 = Der Handbetrieb ist nicht aktivierbar 1 = Handbetrieb gesperrt* 0 = Der Handbetrieb ist nicht aktivierbar 0 = Handbetrieb gesperrt, 1 = Der Handbetrieb ist aktivierbar 1 = Handbetrieb freigegeben Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Sperre Handbetrieb den folgenden Wert aufweist: Aktiv.
  • Seite 16 3.2.4 Zustand nach Handbetrieb Parameter Beschreibung Wert Zustand nach Handbetrieb Der Ausgangszustand wird am Ende des Handbetriebes: Nicht verändert. Zustand beibehalten* Auf den gegensätzlichen Zustand umgeschaltet. Invertieren Gezielt eingeschaltet. Gezielt ausgeschaltet. Auf den Zustand der vor dem Handbetrieb aktiv war zurückgeschaltet. Zustand vor Handbetrieb Auf den Zustand geschaltet der entsprechend anderer Theoretischer Zustand Kommunikationsobjekte aktiv wäre wenn kein Handbetrieb...
  • Seite 17 3.3 Statusanzeige Die Funktion Statusanzeige gibt den Status des Ausgangskontakts an. Parameter Beschreibung Wert Polarität Das Kommunikationsobjekt Statusanzeige Schalten sendet: 0 = Bei geöffnetem Ausgangskontakt 0 = Aus, 1 = Bei geschlossenem Ausgangskontakt 1 = Ein* 0 = Bei geschlossenem Ausgangskontakt 0 = Ein, 1 = Bei geöffnetem Ausgangskontakt 1 = Aus...
  • Seite 18 Parameter Beschreibung Wert Stunden (h) Dieser Parameter bestimmt den zeitlichen Abstand 0 Stunden: 0 bis 23 h zwischen den einzelnen Versendungen des Objekts Minuten (min) 10 Minuten: 0 bis 59 min Statusanzeige Schalten. Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde.
  • Seite 19 3.4 Logik Block Die Logikfunktion ermöglicht die Steuerung eines Ausgangs in Abhängigkeit vom Ergebnis einer logischen Verknüpfung. Dieser Befehl hat die niedrigste Priorität. Das Ergebnis der Funktion kann auf dem KNX-Bus ausgegeben werden und kann den Status eines Ausgangs oder mehrerer Ausgänge direkt betreffen.
  • Seite 20 Funktionsprinzip des Logik Block: Logik Eingang 1 Logik Eingang 2 Logik Ausgang 1 ODER Logik Eingang 3 Logik Eingang 4 Sperre logik Block 1 Logische Eingangsanzahl: ermöglicht die Freigabe des logischen Eingangs Logischer Eingangswert: invertiert, ja oder nein Art der Logikfunktion (UND oder ODER): Auswahl der Logikfunktion Das logische Ergebnis wirkt auf Ausgänge: Auswahl der betroffenen Ausgänge durch die logische Verknüpfung 3.4.1 Konfiguration der Logik Funktion...
  • Seite 21 Kommunikationsobjekte: Block 1 196 - Logik Block 1 - Eingang 2 (1 bit - 1.002 DPT_Bool) 197 - Logik Block 1 - Eingang 3 (1 bit - 1.002 DPT_Bool) 198 - Logik Block 1 - Eingang 4 (1 bit - 1.002 DPT_Bool) Block 2 202 - Logik Block 2 - Eingang 2 (1 bit - 1.002 DPT_Bool) 203 - Logik Block 2 - Eingang 3 (1 bit - 1.002 DPT_Bool)
  • Seite 22 Freigabe logik Block Logik Eingang 1 Logik Eingang 2 Logik Ausgang Szene 2 Szene 1 Szene 2 Ausgang Der Logik Ausgang hat keinen Einfluss auf den Ausgang. Die Befehle vom Logik Ausgang werden ausgeführt. Hinweis: Die Befehle vom Logik Ausgang werden entsprechend dem Parameter Logik Ausgang bei Freigabe senden werden gleich nach Freigabe ausgeführt.
  • Seite 23 Parameter Beschreibung Wert Polarität Bei Empfang eines Wertes auf dem Objekt Logik Block 1 – Freigabe wird dieser: Bei Objektwert 1 gesperrt. 0 = Freigegeben, 1 = Gesperrt Bei Objektwert 0 gesperrt. 0 = Gesperrt, 1 = Freigegeben* Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Freigabe Logik Block den folgenden Wert aufweist: Aktiv.
  • Seite 24 Parameter Beschreibung Wert Aktion bei logik Ausgang = 0 An den direkt vom Logik Ausgang abhängigen Ausgängen wird bei Ausgangswert = 0: Nicht verändert. Zustand beibehalten Auf den gegensätzlichen Zustand umgeschaltet. Invertieren Gezielt eingeschaltet. Gezielt ausgeschaltet. Aus* Der Zeitschalterbetrieb gestartet. Start Zeitschalter Der Zeitschalterbetrieb gestoppt.
  • Seite 25 Parameter Beschreibung Wert Szene wenn logik Ausgang = 1 Dieser Parameter bestimmt die Szenennummer, die aktiviert Szene 1 ... 64 wird wenn das Ergebnis des Logik Ausgangs nach der Neubewertung 1 ist. Defaultwert: 2 Die Ausgänge reagieren je nach Szenennummern und zugeordneten Parametern. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Aktion bei Logik Ausgang = 1 den folgenden Wert aufweist: Szenennummer.
  • Seite 26 3.5 Gerätediagnose Das Objekt Gerätediagnose ermöglicht die Meldung des Betriebszustands des Geräts über den KNX-Bus. Diese Information wird zyklisch und/oder bei Statusänderungen versendet. Das Objekt Gerätediagnose ermöglicht je nach Gerät und verwendeter Anwendung das Melden aktueller Störungen. Es ermöglicht außerdem auch das Übermitteln der Stellung des Schalters auf der Vorderseite des Geräts und der Nummer des Ausgangs, der von der/den Störung(en) betroffen ist.
  • Seite 27 Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Gerätediagnose wird gesendet: Bei jeder Änderung. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Änderung und zyklisch nach einstellbarer Zeit. Bei Statusänderung und zyklisch Parameter Beschreibung Wert Stunden (h) Dieser Parameter bestimmt den zeitlichen Abstand 0 Stunden: 0 bis 23 h zwischen den einzelnen Versendungen des Objekts Minuten (min)
  • Seite 28 3.6 Funktionsfreigabe Dieses Parameterfenster ermöglicht die Einstellung der Geräteausgänge. Diese Parameter sind für jeden Ausgang einzeln verfügbar. 3.6.1 Definition Parameter Beschreibung Wert Ausgangskontakt Bei Empfang eines EIN Befehls wird: Das Ausgangsrelais geschlossen. Schließer* Das Ausgangsrelais geöffnet. Öffner Prinzip: Ausgangskontakt Handbetrieb Ausgang Schalten Zwangssteuerung Schließer...
  • Seite 29 Parameter Beschreibung Wert Handbetrieb aktiv für Dieser Ausgang kann in Handbetrieb manuell gesteuert werden. Ausgang 1 Dieser Ausgang ist vom Handbetrieb ausgeschlossen. Nein Parameter Beschreibung Wert Statusanzeige Schalten Das Kommunikationsobjekt Statusanzeige Schalten ist: Ausgeblendet. Nein Eingeblendet, die Statusanzeige kann über den Bus übertragen werden.
  • Seite 30 Parameter Beschreibung Wert Szene Der Reiter Szenen, sowie die dazugehörigen Parameter und Objekte sind: Ausgeblendet. Inaktiv* Eingeblendet. Aktiv Kommunikationsobjekte: 6 - Ausgang 1 - Szene (1 byte - 17.001 DPT_SceneNumber) 38 - Ausgang 2 - Szene (1 byte - 17.001 DPT_SceneNumber) 70 - Ausgang 3 - Szene (1 byte - 17.001 DPT_SceneNumber) 102 - Ausgang 4 - Szene (1 byte - 17.001 DPT_SceneNumber) 134 - Ausgang 5 - Szene (1 byte - 17.001 DPT_SceneNumber)
  • Seite 31 Parameter Beschreibung Wert Sperrfunktion Der Reiter Sperrfunktion, sowie die dazugehörigen Parameter und Objekte sind: Ausgeblendet. Inaktiv* Für 1 Sperr-Objekt eingeblendet. 1 Sperrobjekt Für 2 Sperr-Objekte eingeblendet. 2 Sperrobjekten Kommunikationsobjekte 11 - Ausgang 1 - Sperre 1 (1 Bit - 1.003 DPT_Enable) Sperre 1 43 - Ausgang 2 - Sperre 1 (1 Bit - 1.003 DPT_Enable) 75 - Ausgang 3 - Sperre 1 (1 Bit - 1.003 DPT_Enable)
  • Seite 32 Parameter Beschreibung Wert Betriebsstundenzähler Der Reiter Betriebsstundenzähler, sowie die dazugehörigen Parameter und Objekte sind: Ausgeblendet. Inaktiv* Eingeblendet. Aktiv Ein Telegramm kann über das Objekt Betriebsstundenzählsollwert erreicht gemäß einem parametrierbaren Sollwert übermittelt werden. Es ist außerdem möglich, den Zählwert über ein 1 Signal auf das Objekt Rücksetzen Betriebsstundenzählwert zurückzusetzen.
  • Seite 33 3.6.2 Zeiten für Schaltobjekt 3.6.2.1 Zeitverzögerung für Schaltobjekt Parameter Beschreibung Wert Zeitverzögerung für Der Parameter für ein Zeitverzögertes schalten des Ausgangs sind: Schaltobjekt Ausgeblendet. Inaktiv* Eingeblendet für Einschaltverzögerung. Einschaltverzögerung Eingeblendet für Ausschaltverzögerung. Ausschaltverzögerung Eingeblendet für Ein- und Ausschaltverzögerung. Ein- und Ausschaltverzögerung * Defaultwert TYA606E...
  • Seite 34 Einschaltverzögerung: Ermöglicht die Parametrierung einer Verzögerung zwischen dem Einschaltbefehl und der Umschaltung des Ausgangskontakts. Befehl Ausgang Einschaltverzögerung Ausschaltverzögerung: Ermöglicht die Parametrierung einer Verzögerung zwischen dem Ausschaltbefehl und der Umschaltung des Ausgangskontakts. Befehl Ausgang Ausschaltverzögerung Ein- und Ausschaltverzögerung: Ermöglicht die Parametrierung einer Verzögerung zwischen dem Einschaltbefehl und der Umschaltung des Ausgangskontakts, sowie zwischen dem Ausschaltbefehl und der Umschaltung des Ausgangskontakts.
  • Seite 35 3.6.2.2 Umschalten, Dauer/Zeitbetrieb für Schaltobjekt Diese Funktion ermöglicht das Umschalten des Ausgangskanals zwischen einer Dauer- und einer Zeitbetriebsfunktion, für beide Funktionen wird das Objekt Schalten genutzt. Beispiel: Schaltfunktion tagsüber und Sicherheits-Aus-Funktion nachts. Tagsüber wird der Taster als Schalter verwendet. Abends wird der Taster als Sicherheits-Aus-Schalter verwendet, damit sich das Licht automatisch ausschaltet.
  • Seite 36 3.6.2.3 Schalten zeitlich begrenzt Die Sicherheits-Aus-Funktion ermöglicht ein automatisches Ausschalten des Ausgangs nach einer einstellbaren Sicherheits-Aus Zeit. Der Ausgang arbeitet als normaler Schaltausgang wird jedoch zur Sicherheit nach einer Zeit ausgeschaltet. Beispiel: Dachboden, die Beleuchtung kann normal geschaltet werden geht jedoch spätestens nach 3 h aus. Parameter Beschreibung Wert...
  • Seite 37 3.6.3 Zeitschalter Mit der Zeitschalterfunktion kann ein Beleuchtungskreis für eine einstellbare Dauer ein- bzw. ausgeschaltet werden. Der Ausgang kann je nach gewählter Betriebsart des Zeitschalters für eine bestimmte Dauer auf EIN oder AUS geschaltet werden. Die Zeitschaltung kann vor Ablauf der Verzögerungszeit unterbrochen werden. Eine einstellbare Ausschaltvorwarnung kündigt das Ende der Verzögerungszeit durch eine 1 s dauernde Invertierung des Ausgangszustands an.
  • Seite 38 Parameter Beschreibung Wert Blinkdauer Aus (s) Dieser Parameter bestimmt die Öffnungsdauer des Ausgangskontakts 5 Sekunden: 5 bis 240 s für ein Blinken. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zeitschalterbetriebsart den folgenden Wert aufweist: Blinken. Parameter Beschreibung Wert Statusanzeige Schalten Beim Blinken des Schaltausgangs sendet das Objekt Statusanzeige während Blinkfunktion...
  • Seite 39 Parameter Beschreibung Wert Maximale Vervielfachung Werden während der ersten 10 Sekunden der der Zeitschaltdauer (Erste Zeitschaltdauer auf dem Kommunikationsobjekt 10 s) Zeitschalter mehrere Befehle mit dem Wert 1 empfangen, wird: Unbegrenzt vervielfacht. Unbegrenzt* Maximal 1x vervielfacht 1x. 1x Zeitschaltdauer addieren Maximal 1x vervielfacht 2x.
  • Seite 40 3.6.4 Szene Parameter Beschreibung Wert Anzahl verwendeter Dieser Parameter legt die Anzahl verwendeter Szenen fest. 8* - 16 - 24 - 32 - 48 - 64 Szenen Hinweis: Falls die am Objekt Szene eingegangene Szenennummer größer ist als die maximale Szenenanzahl, bleibt der Zustand des Ausgangs unverändert.
  • Seite 41 Zum aufrufen und Speichern von Szenen müssen folgende Werte gesendet werden: Szenennummer Szene aufrufen Szene Speichern (Objektwert: 1 byte) (Objektwert: 1 byte) 1 - 64 = Szenennummer - 1 = Szenennummer + 128 Beispiel Hier die Szenenspeicherung am Beispiel von lokalen Tastern. •...
  • Seite 42 Parameter Beschreibung Wert Ausgangszustand für Bei Aktivierung der Szene X wird der Ausgang: Szene X Nicht verändert. Inaktiv* Gezielt eingeschaltet. Gezielt ausgeschaltet. Im Wechsel Ein und Aus geschaltet. Blinken (Blinkzeit über zusätzliche Parameter einstellbar.) X = 1 bis 64 Hinweis: Jeder Ausgang verfügt gemäß dem Parameter Anzahl verwendeter Szenen über maximal 64 Szenen. Hinweis: Die Lokale Abspeicherung der Szene wird nicht aufgenommen wenn der parameter Ausgangszustand für Szene X Inaktiv oder Blinken ist.
  • Seite 43 3.6.5 Preset Mit der Preset-Funktion kann ein Ausgang in verschiedene vordefinierte Zustände versetzt werden. Die Preset-Funktion wird über Objekte im 1-Bit-Format aktiviert. Prinzip der Preset Freigabe: Die Parameter sind folgend eingestellt: Polarität Freigabe Objekt Preset 1: 0 = Gesperrt, 1 = Freigegeben. Polarität Freigabe Objekt Preset 2: 0 = Gesperrt, 1 = Freigegeben.
  • Seite 44 Freigabe Preset 1 Freigabe Preset 2 Preset 1 Preset 2 Ausgang Szene 2 Szene 1 Die Preset Eingänge haben keinen Einfluss auf den Ausgang. Die Befehle von Preset 1 werden ausgeführt. Die Befehle von Preset 2 werden ausgeführt. Hinweis: Die Befehle vom Preset werden nicht gleich nach der Freigabe ausgeführt, sondern nur beim Wertwechsel des Presets. Parameter Beschreibung Wert...
  • Seite 45 Kommunikationsobjekte: 10 - Ausgang 1 - Freigabe Preset 2 (1 bit - 1.003 DPT_Enable) 42 - Ausgang 2 - Freigabe Preset 2 (1 bit - 1.003 DPT_Enable) 74 - Ausgang 3 - Freigabe Preset 2 (1 bit - 1.003 DPT_Enable) 106 - Ausgang 4 - Freigabe Preset 2 (1 bit - 1.003 DPT_Enable) 138 - Ausgang 5 - Freigabe Preset 2 (1 bit - 1.003 DPT_Enable) 170 - Ausgang 6 - Freigabe Preset 2 (1 bit - 1.003 DPT_Enable)
  • Seite 46 Parameter Beschreibung Wert Szene wenn Preset 1 = 0 Dieser Parameter bestimmt den Wert der Szene wenn: Szene 1 ... 64 Das Objekt Preset 1 den Wert 0 aufweist. Der Parameter Zustand bei Objekt Preset 1 = log. 0 den Defaultwert: 1 Szenenwert aufweist.
  • Seite 47 3.6.6 Sperrfunktion Mit der Sperrfunktion kann ein Ausgang in einem vordefinierten Zustand gesperrt werden. Priorität: Handbetrieb > Zwangssteuerung > Sperrfunktion > Grundfunktionen. Die Sperrfunktion lässt bis zum Empfang eines Befehls zur Aufhebung der Sperre keine Betätigung zu. Die Dauer der Sperre kann eingestellt werden. Parameter Beschreibung Wert...
  • Seite 48 Parameter Beschreibung Wert Stunden (h) Dieser Parameter bestimmt die Aktivierungsdauer 0 Stunden: 0 bis 23 h der Sperrfunktion. Minuten (min) 15 Minuten: 0 bis 59 min Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Dauer der Sperre den folgenden Wert aufweist: Zeitlich begrenzt.
  • Seite 49 Funktionsprinzip der Prioritäten: Falls Sperre 1 > Sperre 2 Aktive Sperrfunktion Aktivierungsreihenfolge der Sperre 1 Aktivierungsreihenfolge der Sperre 2 Keine Die Sperre 1 wird aktiviert Die Sperre 2 wird aktiviert Sperre 1 Die Sperre 1 bleibt aktiviert Trotz der Aktivierungsreihenfolge der Sperre 2 bleibt die Sperre 1 aktiviert Sperre 2 Die Sperre 1 wird aktiviert...
  • Seite 50 Parameter Betroffene Objekte Wert Schalten Schalten Nein* Szene Szene Nein* Zeitschalter Zeitschalter Nein* Umschalten, Dauer/Zeitbetrieb Umschalten, Dauer/Zeitbetrieb Nein* Schalten zeitlich begrenzt Sicherheits Aus - Schaltobjekt Nein* Preset 1 Preset 1 Nein* Preset 2 Preset 2 Nein* Hinweis: Die Parameter und Objekte sind für die Sperre 2 identisch ; Es werden lediglich die Begriffe angepasst. Parameter Beschreibung Wert...
  • Seite 51 Parameter Beschreibung Wert Polarität Das Kommunikationsobjekt Statusanzeige Sperre sendet: 0 bei Deaktivierung der Sperre. 0 = Sperre inaktiv, 1 bei Aktivierung der Sperre. 1 = Sperre aktiv* 0 bei Aktivierung der Sperre. 0 = Sperre aktiv, 1 bei Deaktivierung der Sperre. 1 = Sperre inaktiv Parameter Beschreibung...
  • Seite 52 Parameter Beschreibung Wert Objekt Statusanzeige Das Kommunikationsobjekt Statusanzeige Zwangssteuerung und Inaktiv* Zwangssteuerung die zugehörigen Parameter sind ausgeblendet. Das Kommunikationsobjekt Statusanzeige Zwangssteuerung und Aktiv die zugehörigen Parameter sind eingeblendet. Kommunikationsobjekte: 15 - Ausgang 1 - Statusanzeige Zwangssteuerung (1 bit - 1.011 DPT_State) 47 - Ausgang 2 - Statusanzeige Zwangssteuerung (1 bit - 1.011 DPT_State) 79 - Ausgang 3 - Statusanzeige Zwangssteuerung (1 bit - 1.011 DPT_State) 111 - Ausgang 4 - Statusanzeige Zwangssteuerung (1 bit - 1.011 DPT_State)
  • Seite 53 Parameter Beschreibung Wert Zustand nach Am Ende der Zwangssteuerung wird der Ausgang: Zwangssteuerung Nicht verändert. Zustand beibehalten* Auf den gegensätzlichen Zustand umgeschaltet. Invertieren Gezielt eingeschaltet. Gezielt ausgeschaltet. Auf den Zustand der vor der Zwangssteuerung aktiv war Zustand vor Zwangssteuerung zurückgeschaltet. Auf den Zustand geschaltet der entsprechend anderer Theoretischer Zustand ohne Kommunikationsobjekte aktiv wäre wenn keine...
  • Seite 54 Parameter Beschreibung Wert Hoch- oder herunterzählen Der Betriebsstundenzähler zählt: Aufsteigend. Hochzählen* Absteigend. Herunterzählen Hochzählen: Zähler Zählsollwert Der Zähler beginnt ab dem Wert 0 nach oben zu zählen. Sobald der Zählsollwert (Objekt Betriebsstundenzählsollwert) erreicht ist, wird das Objekt Betriebsstundenzähl. erreicht auf 1 gesetzt und an den Bus geschickt. Herunterzählen: Zähler Zählsollwert...
  • Seite 55 Kommunikationsobjekte: 19 - Ausgang 1 - Betriebsstundenzählsollwert (2 byte - 7.001 DPT_16_bit_Counter) 51 - Ausgang 2 - Betriebsstundenzählsollwert (2 byte - 7.001 DPT_16_bit_Counter) 83 - Ausgang 3 - Betriebsstundenzählsollwert (2 byte - 7.001 DPT_16_bit_Counter) 115 - Ausgang 4 - Betriebsstundenzählsollwert (2 byte - 7.001 DPT_16_bit_Counter) 147 - Ausgang 5 - Betriebsstundenzählsollwert (2 byte - 7.001 DPT_16_bit_Counter) 180 - Ausgang 6 - Betriebsstundenzählsollwert (2 byte - 7.001 DPT_16_bit_Counter) Parameter...
  • Seite 56 3.6.9 Stromerkennung Mit der Stromerkennungsfunktion können beispielsweise folgende Anwendungen abgedeckt werden: Visualisierung des effektiven Stroms. Überwachung von Stromverbrauchschwellen. Fehlererkennung. Diese Informationen werden zyklisch und/oder bei Statusänderungen ausgegeben. 3.6.9.1 Zeitverzögerung für Strommessung nach Schaltvorgang Damit während des Umschaltens des Ausgangskontakts (Stromimpuls) keine falschen Zustände oder Werte an den KNX-Bus geschickt werden, kann die Strommessung nach einem Schaltvorgang zeitverzögert gestartet werden.
  • Seite 57 Während dieser Verzögerungszeit beträgt der gemessene Stromwert 0 mA. Ausgangskontakt Stromwert Stromschwelle 1 Stromwert > Schwelle 1 Zeit Parameter Beschreibung Wert Minuten (min) Dieser Parameter bestimmt die Zeit, nach deren 0 Minuten: 0 bis 59 min Ablauf die Strommessung beim Umschalten des Sekunden (s) 3 Sekunden: 0 bis 59 s Ausgangskontakts gestartet wird.
  • Seite 58 Parameter Beschreibung Wert Schaltbestätigung Die Abhängigkeit des Objektes Statusanzeige von einem tatsächlich gemessenen Stromfluss ist Nicht aktiv, die zugehörigen Parameter sind ausgeblendet. Inaktiv* Aktiv, die zugehörigen Parameter sind eingeblendet. Aktiv Parameter Beschreibung Wert Stromschwelle für Dieser Parameter bestimmt die 20* ... 500 mA Schaltbestätigung (mA) Stromverbrauchsschwelle, ab der das Gerät am Ausgang als eingeschaltet angesehen wird.
  • Seite 59 3.6.9.3 Stromschwelle Überwachung Diese Funktion ermöglicht die Meldung der Überschreitung einer oder mehrerer parametrierbarer Ausgangsstromschwellen. Es bestehen 2 Möglichkeiten: 1 stufige Stromschwellen Überwachung: Diese Funktion ermöglicht die Meldung der Überschreitung einer Ausgangsstromschwelle. Diese Schwelle und die dazugehörige Hysterese können parametriert werden. * Defaultwert TYA606E 6T 8099-01b...
  • Seite 60 Stromwert Stromschwelle 1 Hysterese Stromwert > Schwelle 1 2 stufige Stromschwellen Überwachung: Diese Funktion ermöglicht die Meldung der Überschreitung einer oberen und einer unteren Ausgangsstromschwelle. Diese Schwellen und die dazugehörigen Hysteresen können parametriert werden. Stromwert Hysterese + Stromschwelle 1 Hysterese - Hysterese + Stromschwelle 2 Hysterese -...
  • Seite 61 Kommunikationsobjekte: 22 - Ausgang 1 - Stromwert > Schwelle 1 (1 bit - 1.011 DPT_State) 54 - Ausgang 2 - Stromwert > Schwelle 1 (1 bit - 1.011 DPT_State) 86 - Ausgang 3 - Stromwert > Schwelle 1 (1 bit - 1.011 DPT_State) 118 - Ausgang 4 - Stromwert >...
  • Seite 62 Parameter Beschreibung Wert Stromschwelle 1 über Die Stromschwelle 1 ist über das Kommunikationsobjekt Objekt änderbar Stromschwelle 1: Nicht veränderbar, Empfangene Werte werden verworfen. Inaktiv* Veränderbar, empfangene Werte werden als neue Stromschwelle Aktiv übernommen. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Stromschwelle Überwachung den folgenden Wert aufweist: 2 stufige Stromschwellen Überwachung oder 1 stufige Stromschwellen Überwachung.
  • Seite 63 Kommunikationsobjekte: 21 - Ausgang 1 - Stromschwelle 2 (2 byte - 7.012 DPT_UEICurrentmA) 53 - Ausgang 2 - Stromschwelle 2 (2 byte - 7.012 DPT_UEICurrentmA) 85 - Ausgang 3 - Stromschwelle 2 (2 byte - 7.012 DPT_UEICurrentmA) 117 - Ausgang 4 - Stromschwelle 2 (2 byte - 7.012 DPT_UEICurrentmA) 149 - Ausgang 5 - Stromschwelle 2 (2 byte - 7.012 DPT_UEICurrentmA) 182 - Ausgang 6 - Stromschwelle 2 (2 byte - 7.012 DPT_UEICurrentmA) Parameter...
  • Seite 64 Parameter Beschreibung Wert Objekte Schwellwerte Das Kommunikationsobjekte der Schwellwertüberwachung werden Überwachung senden gesendet: Bei Erreichen des Zählsollwertes. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Erreichen des Zählsollwertes und zyklisch nach einstellbarer Zeit. Bei Statusänderung und zyklisch Parameter Beschreibung Wert Stunden (h) Dieser Parameter bestimmt den zeitlichen Abstand 1 Stunden: 0 bis 23 h...
  • Seite 65 Parameter Beschreibung Wert Kein Stromfluss Das Kommunikationsobjekt Kein Stromfluss und seine Parameter Inaktiv* sind ausgeblendet. Das Kommunikationsobjekt Kein Stromfluss und seine Parameter Aktiv sind eingeblendet. Kommunikationsobjekte: 25 - Ausgang 1 - Kein Stromfluss (1 bit - 1.011 DPT_State) 57 - Ausgang 2 - Kein Stromfluss (1 bit - 1.011 DPT_State) 89 - Ausgang 3 - Kein Stromfluss (1 bit - 1.011 DPT_State) 121 - Ausgang 4 - Kein Stromfluss (1 bit - 1.011 DPT_State) 153 - Ausgang 5 - Kein Stromfluss (1 bit - 1.011 DPT_State)
  • Seite 66 Parameter Beschreibung Wert Stunden (h) Dieser Parameter bestimmt den zeitlichen Abstand 6 Stunden: 0 bis 23 h zwischen den einzelnen Versendungen des Objekts Minuten (min) 0 Minuten: 0 bis 59 min Kein Stromfluss. Sekunden (s) 0 Sekunden: 0 bis 59 s Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Meldung Kein Stromfluss senden den folgenden Wert aufweist: Zyklisch oder Bei Statusänderung und zyklisch.
  • Seite 67 Kommunikationsobjekte: 26 - Ausgang 1 - Schaltspielezählwert (2 byte - 7.001 DPT_Value_2_Ucount) 58 - Ausgang 2 - Schaltspielezählwert (2 byte - 7.001 DPT_Value_2_Ucount) 90 - Ausgang 3 - Schaltspielezählwert (2 byte - 7.001 DPT_Value_2_Ucount) 122 - Ausgang 4 - Schaltspielezählwert (2 byte - 7.001 DPT_Value_2_Ucount) 154 - Ausgang 5 - Schaltspielezählwert (2 byte - 7.001 DPT_Value_2_Ucount) 187 - Ausgang 6 - Schaltspielezählwert (2 byte - 7.001 DPT_Value_2_Ucount) 27 - Ausgang 1 - Rücksetz.
  • Seite 68 Hochzählen: Zähler Zählsollwert Der Zähler beginnt ab dem Wert 0 nach oben zu zählen. Sobald der Zählsollwert (Objekt Schaltspielezählsollwert) erreicht ist, wird das Objekt Schaltspielezählsoll. Erreicht auf 1 gesetzt und an den Bus geschickt. Herunterzählen: Zähler Zählsollwert Der Zähler beginnt ab dem Zählsollwert (Objekt Schaltspielezählsollwert) nach unten zu zählen. Sobald der Zähler bei 0 angekommen ist, wird das Objekt Schaltspielezählsoll.
  • Seite 69 Parameter Beschreibung Wert Schaltspielezählwert Das Kommunikationsobjekt Schaltspielezählwert wird gesendet: senden Bei jeder Änderung. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Änderung und zyklisch nach einstellbarer Zeit. Bei Statusänderung und zyklisch Parameter Beschreibung Wert Wertintervall (Schaltspiele) Dieser Parameter legt das Wertintervall (als 1 ...
  • Seite 70 3.6.9.6 Stromwert senden Diese Funktion ermöglicht das Versenden des Stromwerts an den KNX-Bus. Parameter Beschreibung Wert Stromwert senden Dieser Parameter ermöglicht die Freigabe des Objekts Stromwert. Inaktiv* Aktiv Kommunikationsobjekte: 30 - Ausgang 1 - Stromwert (2 byte- 7.012 DPT_UEICurrentmA)** 62 - Ausgang 2 - Stromwert (2 byte - 7.012 DPT_UEICurrentmA)** 94 - Ausgang 3 - Stromwert (2 byte - 7.012 DPT_UEICurrentmA)** 126 - Ausgang 4 - Stromwert (2 byte - 7.012 DPT_UEICurrentmA)** 158 - Ausgang 5 - Stromwert (2 byte - 7.012 DPT_UEICurrentmA)**...
  • Seite 71 Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Stromwert wird gesendet: Bei jeder Änderung. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Änderung und zyklisch nach einstellbarer Zeit. Bei Statusänderung und zyklisch Parameter Beschreibung Wert Wertintervall (mA) Dieser Parameter legt das Wertintervall (in mA) für die 1 ...
  • Seite 72 3.6.9.7 Strom bei offenem Kontakt Diese Funktion ermöglicht die Meldung einer Stromerkennung bei offenem Ausgangskontakt. Parameter Beschreibung Wert Strom bei offenem Kontakt Dieser Parameter ermöglicht die Freigabe des Objekts Strom bei Inaktiv* offenem Kontakt. Aktiv Kommunikationsobjekte: 31 - Ausgang 1 - Strom bei offenem Kontakt (1 bit - 1.011 DPT_State) 63 - Ausgang 2 - Strom bei offenem Kontakt (1 bit - 1.011 DPT_State) 95 - Ausgang 3 - Strom bei offenem Kontakt (1 bit - 1.011 DPT_State) 127 - Ausgang 4 - Strom bei offenem Kontakt (1 bit - 1.011 DPT_State)
  • Seite 73 Parameter Beschreibung Wert Polarität Objekt Meldung Das Kommunikationsobjekt Srom bei offenem Strom in geöffnetem Kontakt sendet: Kontakt 0 wenn kein Stromfluss erkannt wurde. 0 = Kein Strom erkannt, 1 wenn bei geöffnetem Ausgang ein Stromfluss 1 = Strom erkannt* erkannt wurde. 0 wenn bei geöffnetem Ausgang ein Stromfluss 0 = Strom erkannt, erkannt wurde.
  • Seite 74 4. Kommunikationsobjekte 4.1 Kommunikationsobjekte Allgemein Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgänge 1-6 Sperre des Handbetriebs 1 Bit Ausgänge 1-6 Statusanzeige Handbetrieb 1 Bit Ü Logik Block 1 Freigabe 1 Bit Logik Block 1 Eingang 1 1 Bit Logik Block 1 Eingang 2 1 Bit Logik Block 1...
  • Seite 75 Bezeichnung Funktion des Objekts Datentyp Flags Ausgänge 1-6 Statusanzeige Handbetrieb 1 bit - 1.011 DPT_State K, L, Ü Dieses Objekt wird aktiviert wenn die Parameter Lokale Handbedienung und Objekt Statusanzeige Handbetrieb aktiv sind. Dieses Objekt ermöglicht die Übermittlung des Handbetriebszustands des Geräts an den KNX-Bus. Objektwert: Er hängt vom Parameter Polarität ab.
  • Seite 76 Bezeichnung Funktion des Objekts Datentyp Flags Logik Block 1 Logik Ausgang 1 bit - 1.002 DPT_Bool K, L, Ü Dieses Objekt wird aktiviert wenn der Parameter Logik Block 1 aktiv ist. Dieses Objekt ermöglicht die Ausgabe des Ergebnisses der logischen Verknüpfung auf dem Bus. Der Wert des Objekts ist das Ergebnis einer logischen UND- bzw.
  • Seite 77 Bezeichnung Funktion des Objekts Datentyp Flags Ausgänge 1-6 Geräte-LEDs ausschalten 1 bit - 1.001 DPT_Switch K, L, S Dieses Objekt wird aktiviert wenn der Parameter Objekt Geräte-LEDs sperren aktiv ist. Diese Funktion wird verwendet, um den Gesamtenergieverbrauch des Geräts zu verringern. Sie ermöglicht das Ausschalten der LEDs, die sich auf der Vorderseite des Geräts befinden.
  • Seite 78 4.2 Kommunikationsobjekte Ausgang Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 1 Schalten 1 Bit Ausgang 1 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 1 Sicherheits Aus - Schaltobjekt 1 Bit Ausgang 1 Statusanzeige Schalten 1 Bit Ü Ausgang 1 Zeitschalter 1 Bit Ausgang 1 Zeitschaltdauer 3 byte...
  • Seite 79 Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 2 Schalten 1 Bit Ausgang 2 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 2 Sicherheits Aus - Schaltobjekt 1 Bit Ausgang 2 Statusanzeige Schalten 1 Bit Ü Ausgang 2 Zeitschalter 1 Bit Ausgang 2 Zeitschaltdauer 3 byte Ausgang 2...
  • Seite 80 Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 3 Schalten 1 Bit Ausgang 3 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 3 Sicherheits Aus - Schaltobjekt 1 Bit Ausgang 3 Statusanzeige Schalten 1 Bit Ü Ausgang 3 Zeitschalter 1 Bit Ausgang 3 Zeitschaltdauer 3 byte Ausgang 3...
  • Seite 81 Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 4 Schalten 1 Bit Ausgang 4 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 4 Sicherheits Aus - Schaltobjekt 1 Bit Ausgang 4 Statusanzeige Schalten 1 Bit Ü Ausgang 4 Zeitschalter 1 Bit Ausgang 4 Zeitschaltdauer 3 byte Ausgang 4...
  • Seite 82 Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 5 Schalten 1 Bit Ausgang 5 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 5 Sicherheits Aus - Schaltobjekt 1 Bit Ausgang 5 Statusanzeige Schalten 1 Bit Ü Ausgang 5 Zeitschalter 1 Bit Ausgang 5 Zeitschaltdauer 3 byte Ausgang 5...
  • Seite 83 Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 6 Schalten 1 Bit Ausgang 6 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 6 Sicherheits Aus - Schaltobjekt 1 Bit Ausgang 6 Statusanzeige Schalten 1 Bit Ü Ausgang 6 Zeitschalter 1 Bit Ausgang 6 Zeitschaltdauer 3 byte Ausgang 6...
  • Seite 84 4.2.1 Schalten Bezeichnung Funktion des Objekts Datentyp Flags 0, 32, 64, Ausgang x Schalten 1 bit - 1.001 DPT_Switch K, L, S 96, 128, 160 Diese Objekte sind immer aktiviert. Sie ermöglichen das Schalten des Ausgangskontakt in Abhängigkeit vom Wert, der an den KNX-Bus geschickt wird.
  • Seite 85 4.2.3 Statusanzeige Bezeichnung Funktion des Objekts Datentyp Flags 3, 35, 67, Ausgang x Statusanzeige Schalten 1 bit - 1.001 DPT_Switch K, L, Ü 99, 131, 163 Dieses Objekt wird aktiviert wenn der Parameter Statusanzeige Schalten aktiv ist. Dieses Objekt ermöglicht die Übermittlung des Zustands des Ausgangskontakts des Geräts an den KNX-Bus. Objektwert: Er hängt vom Parameter Polarität ab.
  • Seite 86 Bezeichnung Funktion des Objekts Datentyp Flags 5, 37, 69, Ausgang x Zeitschaltdauer 3 byte - 10.001 DPT_TimeOfDay K, L, S 101, 133, Dieses Objekt wird aktiviert wenn der Parameter Zeitschaltdauer über Objekt änderbar aktiv ist. Mit diesem Objekt kann die Zeitschaltdauer eingestellt werden. Die Zeitschaltdauer kann somit in Abhängigkeit von einer Tageszeit eingestellt werden.
  • Seite 87 4.2.6 Preset Bezeichnung Funktion des Objekts Datentyp Flags 7, 39, 71, Ausgang x Preset 1 1 bit - 1.022 DPT_Scene_AB K, L, S 103, 135, Dieses Objekt wird aktiviert, wenn der Parameter Preset den Wert Aktiv mit 1 Preset Objekt oder Aktiv mit 2 Preset Objekten aufweist.
  • Seite 88 4.2.7 Sperrfunktion Bezeichnung Funktion des Objekts Datentyp Flags 11, 43, 75, Ausgang x Sperre 1 1 bit - 1.003 DPT_Enable K, L, S 107, 139, Dieses Objekt wird aktiviert, wenn der Parameter Sperre den Wert Aktiv mit 1 Sperrobjekt oder Aktiv mit 2 Sperrobjekten aufweist.
  • Seite 89 4.2.8 Zwangssteuerung Bezeichnung Funktion des Objekts Datentyp Flags 14, 46, 78, Ausgang x Zwangssteuerung 2 bit - 2.002 DPT_Bool_Control K, L, S 110, 142, Dieses Objekt wird aktiviert wenn der Parameter Zwangssteuerung aktiv ist. Der Zustand des Ausgangskontakts wird direkt durch dieses Objekt bestimmt. Nachstehend finden Sie Details zum Format des Objekts.
  • Seite 90 4.2.9 Betriebsstundenzähler Bezeichnung Funktion des Objekts Datentyp Flags 16, 48, 80, Ausgang x Betriebsstundenzählwert 2 byte - 7.001 K, L, Ü 112, 144, DPT_16_bit_Counter Dieses Objekt wird aktiviert wenn der Parameter Betriebsstundenzähler aktiv ist. Dieses Objekt ermöglicht die Übermittlung des Zählwerts der Betriebsstunden des Geräts an den KNX-Bus. Der Zählwert wird während eines Ausfalls des KNX-Busses gespeichert.
  • Seite 91 4.2.10 Stromerkennung Bezeichnung Funktion des Objekts Datentyp Flags 20, 52, 84, Ausgang x Stromschwelle 1 2 byte - 7.012 K, L, S 116, 148, DPT_UEICurrentmAl Dieses Objekt wird aktiviert wenn der Parameter Stromschwelle Überwachung den Wert 1-stufige Stromschwellen- Überwachung oder 2-stufige Stromschwellen-Überwachung aufweist. Dieses Objekt ermöglicht die Einstellung der Stromschwelle 1 ausgehend vom KNX-Bus: Objektwert: 0 bis 65535 mA.
  • Seite 92 Bezeichnung Funktion des Objekts Datentyp Flags 23, 55, 87, Ausgang x Schw2 < Stromwert < Schw1 1 bit - 1.011 DPT_State K, L, Ü 119, 151, Dieses Objekt wird aktiviert wenn der Parameter Stromschwelle Überwachung den Wert 2-stufige Stromschwellen- Überwachung aufweist. Dieses Objekt ermöglicht die Meldung eines Ausgangsstroms zwischen den Stromschwellen 1 und 2.
  • Seite 93 Bezeichnung Funktion des Objekts Datentyp Flags 25, 57, 89, Ausgang x Kein Stromfluss 1 bit - 1.011 DPT_State K, L, Ü 121, 153, Dieses Objekt wird aktiviert wenn der Parameter Kein Stromfluss den Wert 2-stufige Stromschwellen-Überwachung aufweist. Dieses Objekt ermöglicht die Meldung eines Stromverbrauchs von Null während eines gegebenen Zeitraums bei geschlossenem Ausgangskontakt.
  • Seite 94 Bezeichnung Funktion des Objekts Datentyp Flags 28, 60, 92, Ausgang x Schaltspielezählsoll. erreicht 1 bit - 1.011 DPT_State K, L, Ü 124, 156, Dieses Objekt wird aktiviert wenn der Parameter Schaltspielezähler aktiv ist. Dieses Objekt meldet, dass der Schaltspielezähler den Zählsollwert erreicht hat. Hinaufzählender Zähler: Zähler = Zählsollwert.
  • Seite 95 Bezeichnung Funktion des Objekts Datentyp Flags 31, 63, 95, Ausgang x Strom bei offenem Kontakt 1 bit - 1.011 DPT_State K, L, Ü 127, 159, Dieses Objekt wird aktiviert wenn der Parameter Strom bei offenem Kontakt aktiv ist. Dieses Objekt ermöglicht die Meldung einer Stromerkennung bei offenem Ausgangskontakt. Objektwert: Er ist vom Parameter Polarität Objekt Meldung Strom in geöffnetem Kontakt abhängig.
  • Seite 96 5. Anhang 5.1 Technische Daten TYA606E 6T 8099-01b...
  • Seite 97 5.2 Tabelle der logischen Verknüpfungen Input 4 Input 3 Input 2 Input 1 5.3 Kenndaten Produkt TYA606E Max. Anzahl der Gruppenadressen Max. Anzahl der Zuordnungen Objekte TYA606E 6T 8099-01b...
  • Seite 98 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal D-66440 Blieskastel http://www.hagergroup.de Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager AG Sedelstrasse 2 6021 Emmenbrücke http://www.hager.ch Tel.: +41 (0)41 269 90 00...
