Neigungssensor
Montage
Einbaulage
Im Auslieferungszustand ist die Null-Lage der Sensorachsen erreicht, wenn der Sensor auf einer horizontalen Ebene flach aufgebaut ist und der
elektrische Anschluss des Sensors waagerecht zur Seite weist.
Montage

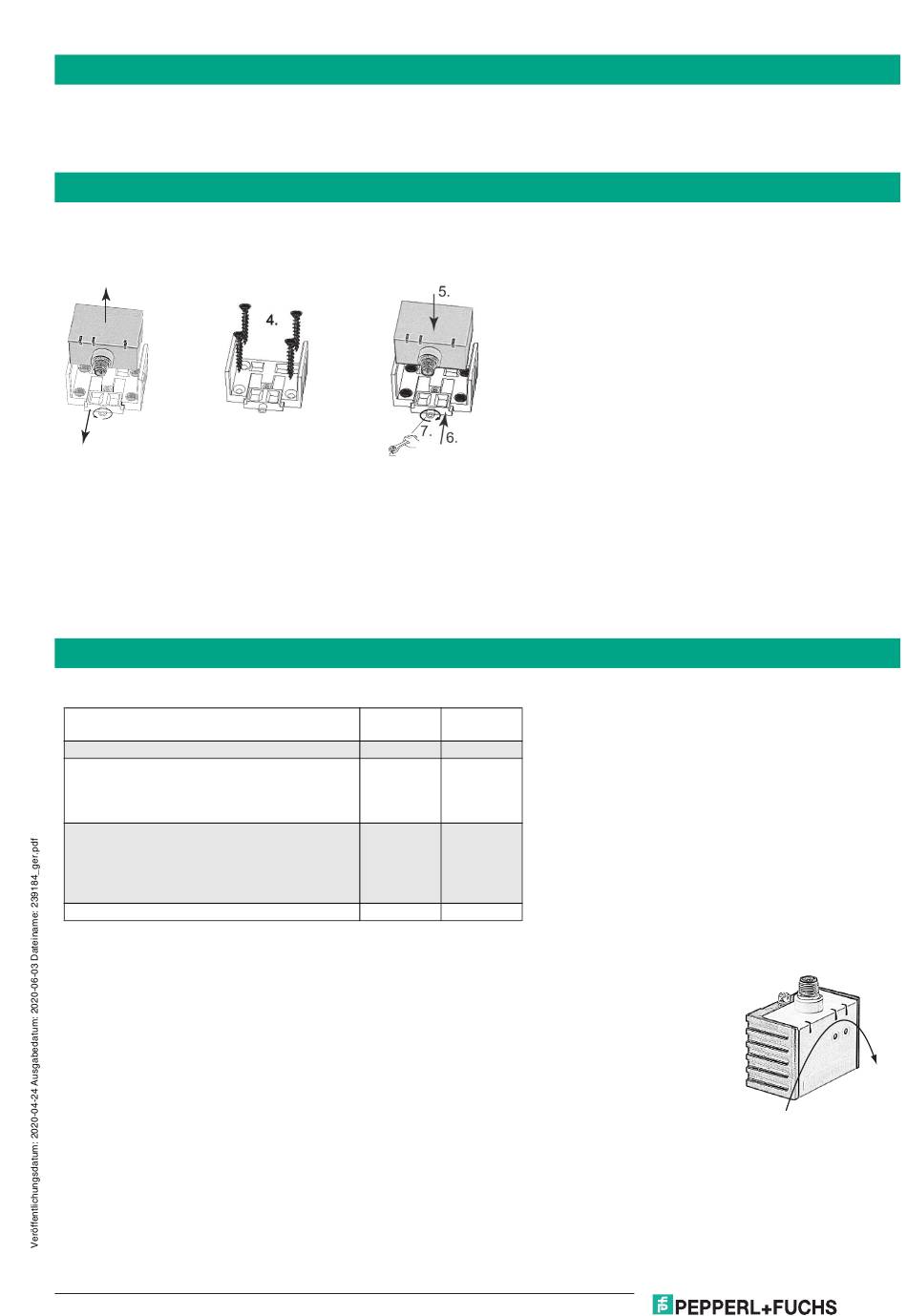

Montage des Sensors
Sensoren der Baureihe -F99 bestehen aus dem Sensormodul und dem dazugehörigen Gehäuse aus Aluminium-Druckguss. Wählen Sie zur
Montage des Sensors eine ebene, horizontale Fläche mit den Mindestabmessungen 70 mm x 50 mm.
Zur Sensormontage gehen Sie wie folgt vor:
3.
1.
2.
1. Lösen Sie die Zentralschraube unterhalb des Sensoranschlusses.
2. Schieben Sie das Klemmelement so weit zurück, bis Sie das Sensormodul aus dem Gehäuse entnehmen können.
3. Nehmen Sie das Sensormodul aus dem Gehäuse.
4. Positionieren Sie das Gehäuse am gewünschten Montageort und befestigen Sie es mit vier Senkkopfschrauben. Achten Sie darauf, dass die
Schraubenköpfe nicht überstehen.
5. Setzen Sie das Sensormodul in das Gehäuse ein.
6. Schieben Sie das Klemmelement bündig in das Gehäuse. Kontrollieren Sie den ordnungsgemäßen Sitz des Sensorelements.
7. Ziehen Sie nun die Zentralschraube fest.
Der Sensor ist nun montiert.
Zusätzliche Informationen
LED-Anzeige
Anzeigen in Abhängigkeit des Betriebszustandes
Normalbetrieb
Einlernen des Nullpunktes
Teach-In an +U
für 1 s ... 10 s
B
fallende Flanke an Teach In
danach Wechsel in Normalbetrieb
Rücksetzen auf Werkseinstellungen:
Teach-In an +U
für 20 s ... 25 s
B
fallende Flanke an Teach In
Ende des Rücksetzvorgangs danach
Normalbetrieb
Unterspannung
Werkseinstellungen
siehe Technische Daten
Achsendefinition
Die Definition der X-Achse ist auf dem Sensorgehäuse durch einen aufgedruckten und beschrifteten Doppelpfeil
dargestellt. Die Abbildung zeigt die Drehrichtung im Uhrzeigersinn.
Einlernen des Nullpunktes
1. Bringen Sie den Sensor in die Nullpunkt-Position
2. Legen Sie die Spannung +U
3. Zur Bestätigung leuchtet die Teach In LED
4. Trennen Sie den Teach In Eingang vor Ablauf von 10 s von +U
5. Zur Bestätigung blinkt die Teach In LED 3 mal
6. Der Nullpunkt ist nun eingelernt und der Sensor kehrt in den Normalbetrieb zurück (siehe LED-Anzeige).
Rücksetzen des Sensors auf Werkseinstellungen
1. Legen Sie die Spannung +U
2. Zur Bestätigung leuchtet die Teach In LED
3. Trennen Sie den Teach In Eingang vor Ablauf von 25 s von +U
4. Zur Bestätigung blinken die Teach In LED und die Out LED 3 mal
5. Der Sensor ist nun auf Werkseinstellungen zurückgesetzt und kehrt in den Normalbetrieb zurück (siehe LED-Anzeige).
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
3 Nm
LED grün
Power
ein
ein
ein
ein
ein
ein
ein
blinkt
für 1 s ... 10 s an den Teach-In-Eingang
B
für 20 s ... 25 s an den Teach-In-Eingang
B
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
LED gelb
Teach In
aus
ein
blinkt 3 x
aus
ein
blinkt 3 x
aus
aus
B
B
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
INY030D-F99-2U-5M
X
3
