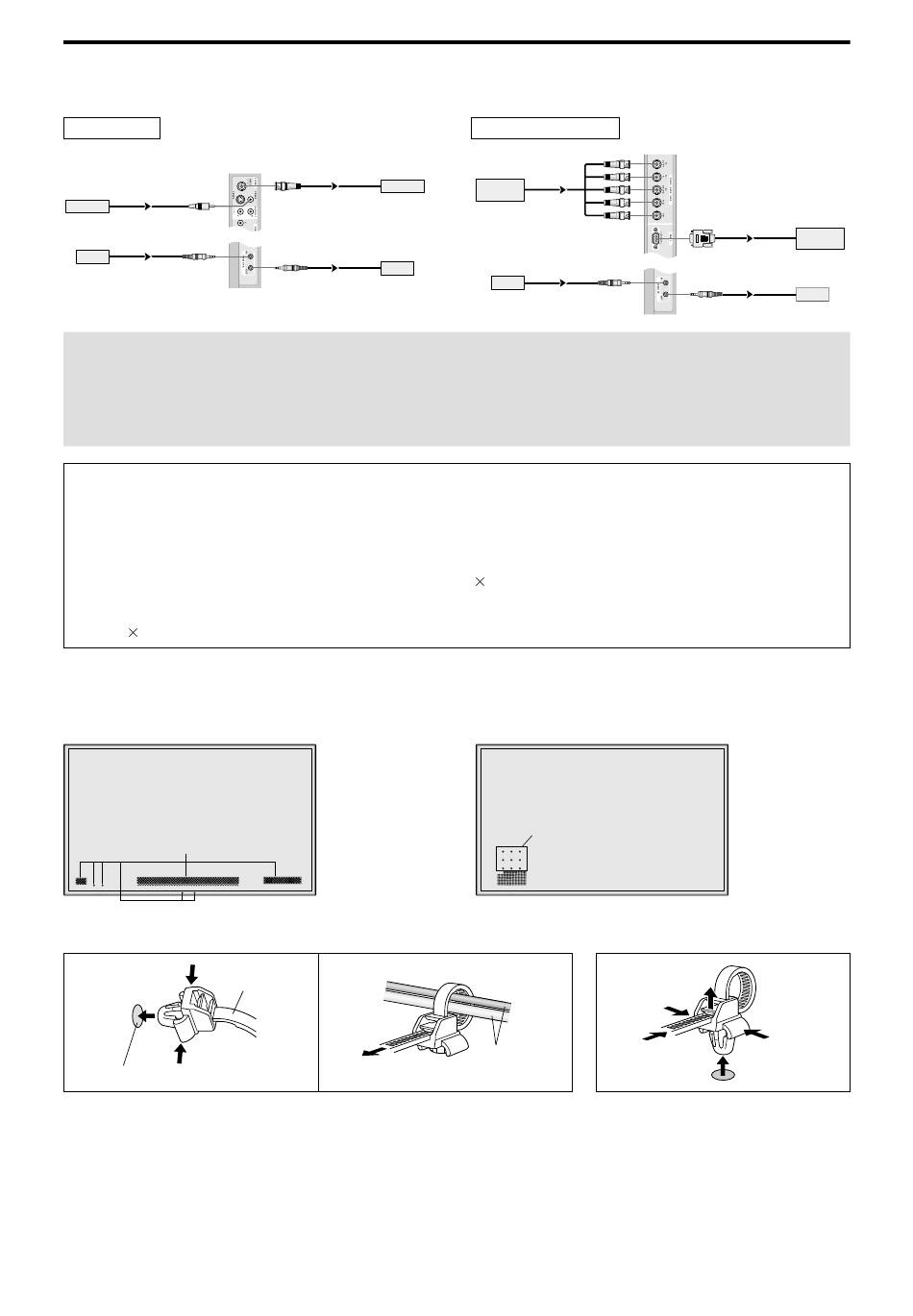

Bir video duvarı oluşturma
Tümleşik matris gösterge yeteneği sayesinde 4-25'lik bir video duvarı oluşturabilirsiniz.
• Sinyal kablolarını ve uzaktan kumanda kabloları aşağıda gösterildiği şekilde bağlayın.
Video sinyali
RCA fono fişi
IN
VIDEO Sinyali
IN
Uzaktan
kumanda
Not:
1. VIDEO1 ve RGB1 uçları, INPUT veya OUTPUT için kullanılabilir.
ÇIKIŞ, AÇIK konumunda olduğunda, diğer ünitede aşırı bir yük oluşturacak ve diğer üniteye hasar verebilecek başka bir
ünitenden gelen bir OUTPUT sinyalini bağlamayın.
2. RGB1 ucuna sinyal girilirken ÇIKIŞ, AÇIK konumuna alınamaz.
3. POWER, AÇIK konumunda olduğunda RGB1 ucuna sinyal girilirken ÇIKIŞ, AÇIK konumuna alınabilir.
Bilgiler
• Sinyallerin başka bir plazma ekranına döngü oluşturmasını sağlamak için, ÇIKIŞ'u AÇIK'a alın.
• Bir video duvarı oluşturmak için, VİDEO DUVARI menü öğelerini doğru ayarlayın.
• Ekranları bağlamak için lütfen 1~2m (3,3~6,6 feet) arasında bir BNC kablosu kullanın (herhangi bir kablo markası olabilir).
• Görüntü kalitesi kötüyse, ekranın çıkış (out) ucunu kullanmayın. Bölünmüş sinyalleri gerekli ekranların INPUT ucuna
bağlamak için bir dağıtım amplifikatörü kullanın (herhangi bir dağıtım amplifikatörü markasıolabilir).
• Video duvarı işleviyle kullanıldığında, maksimum 4 ekran, 1024 768, 60Hz sinyali geçmemek üzere genel standarttır.
• Bir dağıtımı amplifikatörü özellikle 9 ekran ve üstündeki video duvarları için tavsiye edilir.
• İkinci ekrandan sonrası için bağlantılara bir BNC-RCA dönüştürme kablo veya konektörü, bir mini D-Sub 15 pim kablosu
BNC ( 5) kablosu veya bir dönüştürme konektörü gerekir.
Kablo Yönetimi
Plazma ekranıyla birlikte gelen kablo kıskaçlarını kullanarak, ekrana bağlı sinyal ve ses kablolarını ünitenin arkasında toplayın.
42 İnç Tipi
Ünite arkasında
montaj delikleri
Takmak için
1.
mandal
montaj deliği
BNC konektörü
OUT
VIDEO Sinyali
OUT
Uzaktan
kumanda
2.
RGB/DVD/HD sinyali
BNC konektörü
IN
RGB sinyali/
DVD/HD sinyali
IN
Uzaktan
kumanda
50/61 İnç Tipi
Ünite arkasında
montaj delikleri
Sökmek için
kablolar
Tu-6
OUT
RGB sinyali/
DVD/HD sinyali
OUT
Uzaktan
kumanda
