FCV100

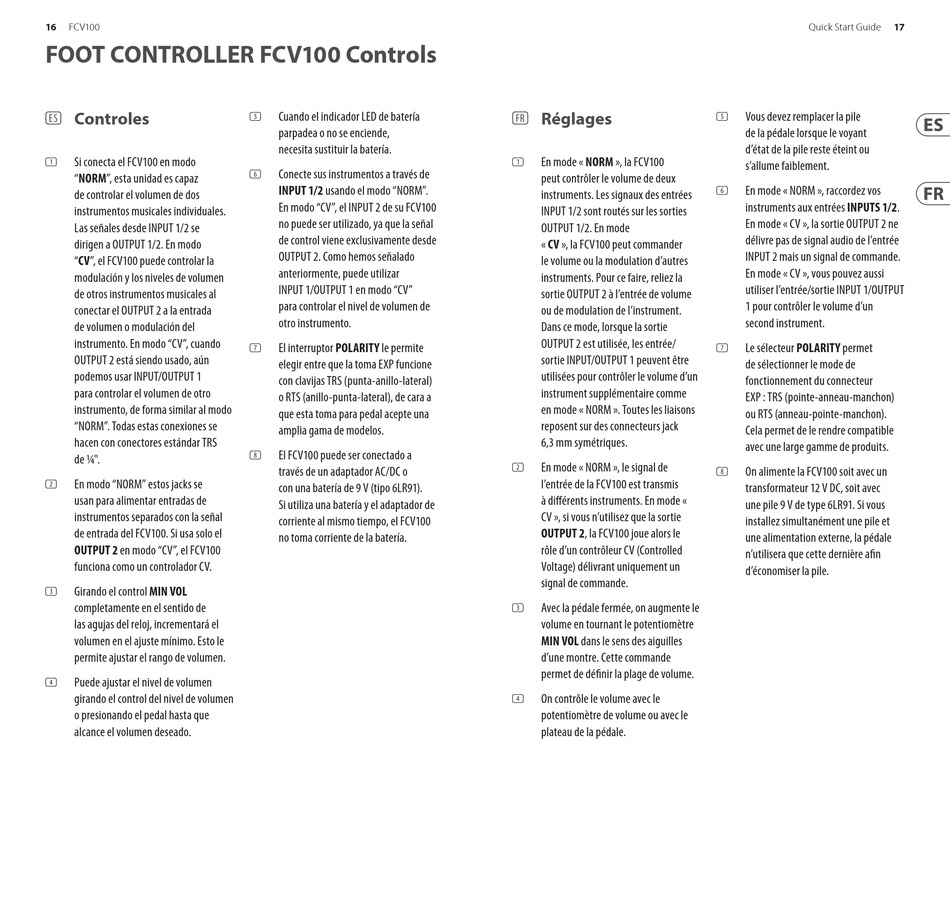

FOOT CONTROLLER FCV100 Controls
(ES) Controles
Si conecta el FCV100 en modo
(1)
"NORM", esta unidad es capaz
de controlar el volumen de dos
instrumentos musicales individuales.
Las señales desde INPUT 1/2 se
dirigen a OUTPUT 1/2. En modo
"CV", el FCV100 puede controlar la
modulación y los niveles de volumen
de otros instrumentos musicales al
conectar el OUTPUT 2 a la entrada
de volumen o modulación del
instrumento. En modo "CV", cuando
OUTPUT 2 está siendo usado, aún
podemos usar INPUT/OUTPUT 1
para controlar el volumen de otro
instrumento, de forma similar al modo
"NORM". Todas estas conexiones se
hacen con conectores estándar TRS
de ¼".
En modo "NORM" estos jacks se
(2)
usan para alimentar entradas de
instrumentos separados con la señal
de entrada del FCV100. Si usa solo el
OUTPUT 2 en modo "CV", el FCV100
funciona como un controlador CV.
Girando el control MIN VOL
(3)
completamente en el sentido de
las agujas del reloj, incrementará el
volumen en el ajuste mínimo. Esto le
permite ajustar el rango de volumen.
Puede ajustar el nivel de volumen
(4)
girando el control del nivel de volumen
o presionando el pedal hasta que
alcance el volumen deseado.
Cuando el indicador LED de batería
(5)
parpadea o no se enciende,
necesita sustituir la batería.
Conecte sus instrumentos a través de
(6)
INPUT 1/2 usando el modo "NORM".
En modo "CV", el INPUT 2 de su FCV100
no puede ser utilizado, ya que la señal
de control viene exclusivamente desde
OUTPUT 2. Como hemos señalado
anteriormente, puede utilizar
INPUT 1/OUTPUT 1 en modo "CV"
para controlar el nivel de volumen de
otro instrumento.
El interruptor POLARITY le permite
(7)
elegir entre que la toma EXP funcione
con clavijas TRS (punta-anillo-lateral)
o RTS (anillo-punta-lateral), de cara a
que esta toma para pedal acepte una
amplia gama de modelos.
El FCV100 puede ser conectado a
(8)
través de un adaptador AC/DC o
con una batería de 9 V (tipo 6LR91).
Si utiliza una batería y el adaptador de
corriente al mismo tiempo, el FCV100
no toma corriente de la batería.
(FR) Réglages
En mode « NORM », la FCV100
(1)
peut contrôler le volume de deux
instruments. Les signaux des entrées
INPUT 1/2 sont routés sur les sorties
OUTPUT 1/2. En mode
« CV », la FCV100 peut commander
le volume ou la modulation d'autres
instruments. Pour ce faire, reliez la
sortie OUTPUT 2 à l'entrée de volume
ou de modulation de l'instrument.
Dans ce mode, lorsque la sortie
OUTPUT 2 est utilisée, les entrée/
sortie INPUT/OUTPUT 1 peuvent être
utilisées pour contrôler le volume d'un
instrument supplémentaire comme
en mode « NORM ». Toutes les liaisons
reposent sur des connecteurs jack
6,3 mm symétriques.
En mode « NORM », le signal de
(2)
l'entrée de la FCV100 est transmis
à différents instruments. En mode «
CV », si vous n'utilisez que la sortie
OUTPUT 2, la FCV100 joue alors le
rôle d'un contrôleur CV (Controlled
Voltage) délivrant uniquement un
signal de commande.
Avec la pédale fermée, on augmente le
(3)
volume en tournant le potentiomètre
MIN VOL dans le sens des aiguilles
d'une montre. Cette commande
permet de définir la plage de volume.
On contrôle le volume avec le
(4)
potentiomètre de volume ou avec le
plateau de la pédale.
17
Quick Start Guide
Vous devez remplacer la pile
(5)
de la pédale lorsque le voyant
d'état de la pile reste éteint ou
s'allume faiblement.
En mode « NORM », raccordez vos
(6)
instruments aux entrées INPUTS 1/2.
En mode « CV », la sortie OUTPUT 2 ne
délivre pas de signal audio de l'entrée
INPUT 2 mais un signal de commande.
En mode « CV », vous pouvez aussi
utiliser l'entrée/sortie INPUT 1/OUTPUT
1 pour contrôler le volume d'un
second instrument.
Le sélecteur POLARITY permet
(7)
de sélectionner le mode de
fonctionnement du connecteur
EXP : TRS (pointe-anneau-manchon)
ou RTS (anneau-pointe-manchon).
Cela permet de le rendre compatible
avec une large gamme de produits.
On alimente la FCV100 soit avec un
(8)
transformateur 12 V DC, soit avec
une pile 9 V de type 6LR91. Si vous
installez simultanément une pile et
une alimentation externe, la pédale
n'utilisera que cette dernière afin
d'économiser la pile.
