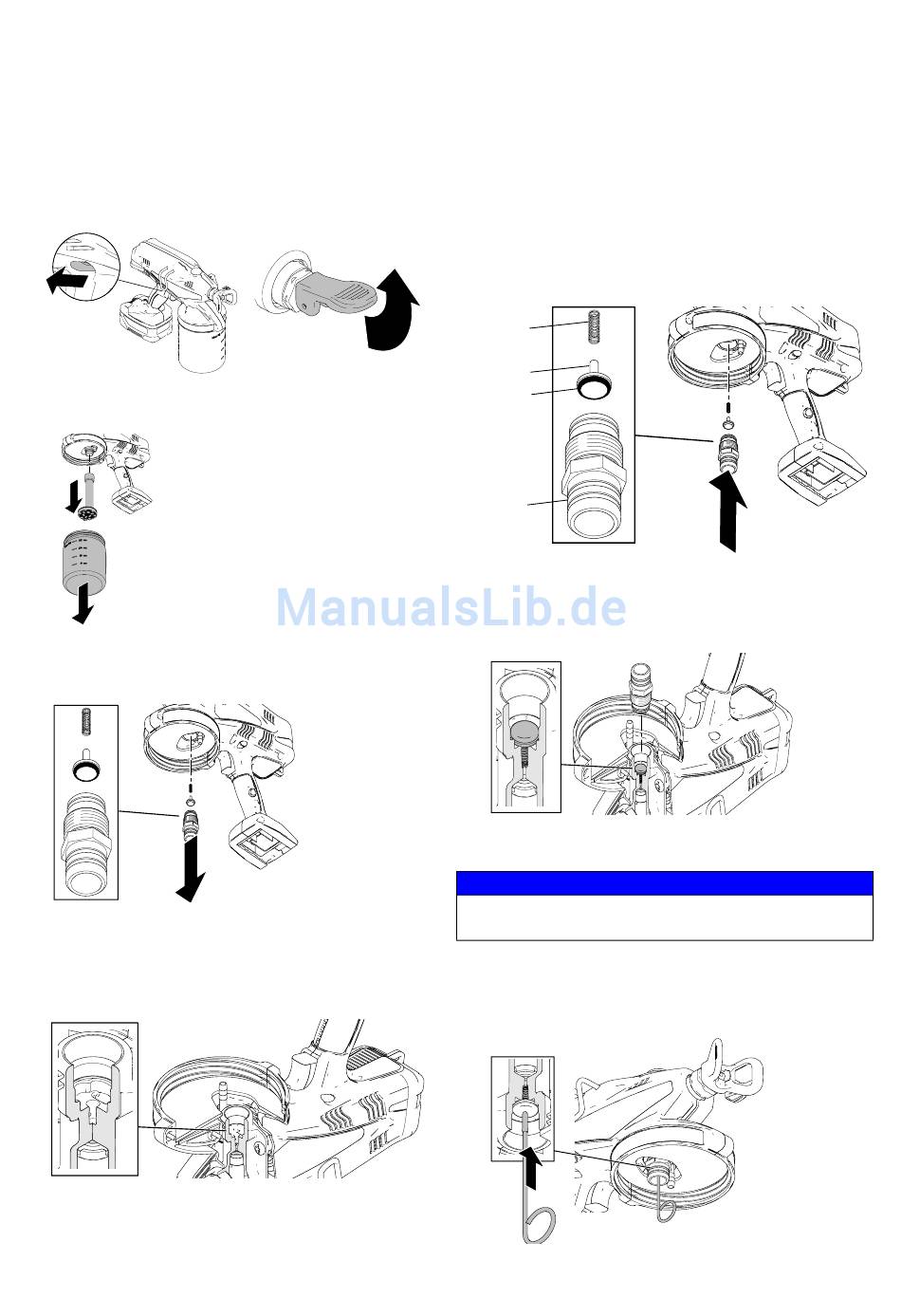

Reinigung Einlassventil

Ausbau
1. Verriegeln Sie die Abzugssperre und bringen Sie
das Entlastungsventil in die Aufwärtsposition (UP),
um den Druck zu entlasten.
ti14994a
2. Entfernen Sie den Materialbehälter und das Saug-
rohr.
ti15504a
3. Drehen Sie das Spritzgerät auf den Kopf und lösen
und entfernen Sie mit einem Steckschlüssel das
Einlassfitting, das Einlassventil und die Feder.
HINWEIS: Achten Sie darauf, auch die Feder zu
entnehmen. Verwenden Sie zum Entfernen
gegebenenfalls eine spitze Zange. Der
Einlasshohlraum sollte vollkommen leer sein (wie
unten abgebildet).
4. Befreien Sie den Pumpenhohlraum so weit wie
möglich von überschüssigem Material. Achten Sie
darauf, auch die Feder (a), den O-Ring (c) und die
Oberseite des Einlassfittings (d) zu reinigen.
20
ti14999a
ti15505a
ti15530a
Installation
HINWEIS: Achten Sie vor dem Installieren darauf, dass
der O-Ring (c) am Einlassventil installiert ist (b).
1. Setzen Sie das Einlassventil (b) mit der Feder (a)
auf die Oberseite des Einlassfittings (d). Schieben
Sie das Einlassfitting nach oben in den Pum-
penhohlraum.
a
b
c
d
2. Halten Sie den Einlass fest und drehen Sie das
Spritzgerät um. Entfernen Sie das Einlassfitting und
überprüfen Sie optisch, ob es richtig aufgesetzt
wurde.
3. Bringen Sie das Einlassfitting wieder an und ziehen
Sie es mit einem Steckschlüssel mit 13,5 N•m fest.
Das Einlassfitting darf NICHT zu fest angezogen wer-
den. Dies könnte das Gerät beschädigen.
4. Verschieben Sie das Einlassventil mit dem
Fine-Finish Optimizer Reinigungswerkzeug, um zu
überprüfen, ob es sich frei auf und ab bewegt.
Alternative Entlüftungsmethode
ti15502a
ti15500a
HINWEIS
ti15509a
