Reparatursatz

Auslassventilfitting

HINWEIS: Vor allen Reparaturarbeiten mit der Pumpe
folgen Sie der Prozedur Spülen des Spritzgerätes,
Seite 14.

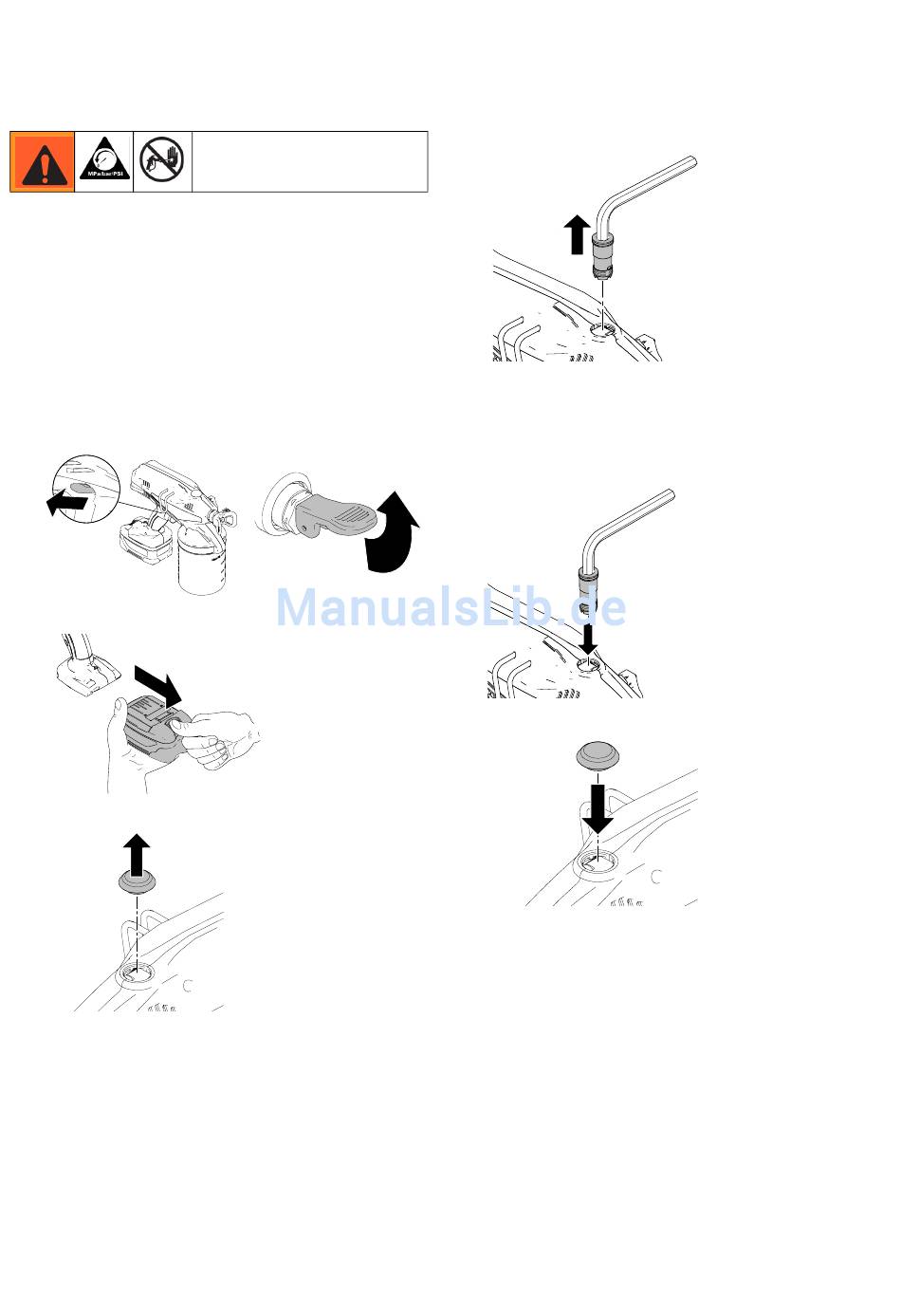

Ausbau
1. Verriegeln Sie die Abzugssperre und bringen Sie
das Entlastungsventil in die Aufwärtsposition (UP),
um den Druck zu entlasten.
ti14994a
2. Entnehmen Sie die Batterie.
3. Entfernen Sie die Pumpauslasskappe.
18
ti14999a
ti14996a
ti15503a
4. Verwenden Sie das mitgelieferte Werkzeug, um das
Auslassventilfitting zu lösen und zu entfernen.
Installation
1. Schrauben Sie das Auslassventilfitting in das
Gewinde ein. Ziehen Sie es mit dem mitgelieferten
Werkzeug mit 11 N•m fest.
2. Setzen Sie die neue Pumpauslasskappe auf.
Reparatursatz
ti15506a
ti15508a
ti15507a
