Tastender Lichtvorhang nach DIN18650/EN16005
Technische Daten
Allgemeine Daten
Tastbereich min.
Tastbereich max.
Lichtsender
Schwarz-/Weiß-Differenz (6%/90%)
Strahlanzahl
Betriebsart
Lichtfleckdurchmesser
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL)
Performance Level (PL)
Kategorie
MTTF
d
Gebrauchsdauer (T
)
M
Diagnosedeckungsgrad (DC)
Anzeigen/Bedienelemente
Funktionsanzeige
Bedienelemente
Elektrische Daten
Betriebsspannung
Leerlaufstrom
Eingang
Testeingang
Ausgang
Schaltungsart
Signalausgang
Schaltspannung
Schaltstrom
Ansprechzeit
Umgebungsbedingungen
Umgebungstemperatur
Mechanische Daten
Gehäuselänge L
Montagehöhe
Schutzart
Anschluss
Material
Gehäuse
Lichtaustritt
Hinweis
Zulassungen und Zertifikate
CE-Konformität
CCC-Zulassung
Funktionsprinzip
Bei dem TopScan-S handelt es sich um einen Aktiv-Infrarot Triangulationstaster.
TopScan-S arbeitet nach dem Aktiv-Infrarot-Verfahren mit Hintergrundauswertung und bietet
neben statischem Betrieb die Möglichkeit der mitfahrenden Installation an Türflügeln. Damit
eignet er sich ideal für die Absicherung von Schließkanten an automatischen Drehflügeltüren.
Bei Drehflügeltüren bietet ein am Türflügel montierter Sensor die bestmögliche Absicherung,
da er stets die unmittelbare Umgebung der momentanen Türflügelposition überwacht.
Aufbau
Der TopScan-S besteht aus einem Aluprofil mit Frontabdeckung, das sich je nach Bedarf an
verschiedene Türbreiten bis 1400 mm anpassen lässt. Das Profil wird mit Sensormodulen
bestückt und ist modular nach dem Master-Slave-Prinzip aufgebaut. Für eine 900 mm-Tür-
breite benötigt man beispielsweise einen Master und drei Slaves, während ein 7-strahliges
System mit Master und sechs Slaves die Maximalvariante für 1400 mm darstellt.
Das TopScan-S System kann entweder in der gewünschten Konfiguration bestellt oder selbst
in der jeweils benötigten Ausbaustufe flexibel montiert werden.
2
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten
Pepperl+Fuchs Gruppe
www.pepperl-fuchs.com
0 ... 1500 mm
0 ... 2500 mm
IRED
< 2 % bei Tastweite 2000 mm
3 (Anzahl der eingebauten Sensormodule AIR)
Hintergrundauswertung
3 cm x 8 cm bei Tastweite 2000 mm
SIL 1
PL c
Kat. 2
880 a pro Modul
20 a
90 %
LED rot/grün
Tastweiteneinsteller ; Einsteller für Überwachungskante links/
rechts
U
24 V DC +/- 20 %
B
I
210 mA
0
aktiv bei U = 11 V DC bis 30 V DC inaktiv bei U = -3 V DC bis 5 V
DC
Relais abgefallen bei Objekt innerhalb des Tastbereiches
Relais, 1 Wechsler
5 V ... 30 V AC/DC
max. 300 mA
≤ 70 ms
-10 ... 50 °C (14 ... 122 °F)
900 mm
max. 2500 mm
IP52 , IP54 optional (mit Spezialdichtung)
Schraubklemmen
Aluminium / ABS
PMMA
Geräteschutzsicherung ≤ 1 A (träge) gemäß IEC 60127-2
Sheet 1
Empfehlung: Nach Kurzschluss das Gerät auf Funktion prüfen.
CE
Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht
zulassungspflichtig und daher nicht mit einer CCC-Kennzeich-
nung versehen.
USA: +1 330 486 0001
Germany: +49 621 776-1111
fa-info@us.pepperl-fuchs.com
fa-info@de.pepperl-fuchs.com
TopScan-S-M2S/L900
Typische Anwendungen
• Schließkantenabsicherung an automati-
schen Türsystemen
• Antikollisionsschutz von Personen/Objek-
ten in der Nähe sich bewegender Drehflü-
gel- oder Karusselltüren

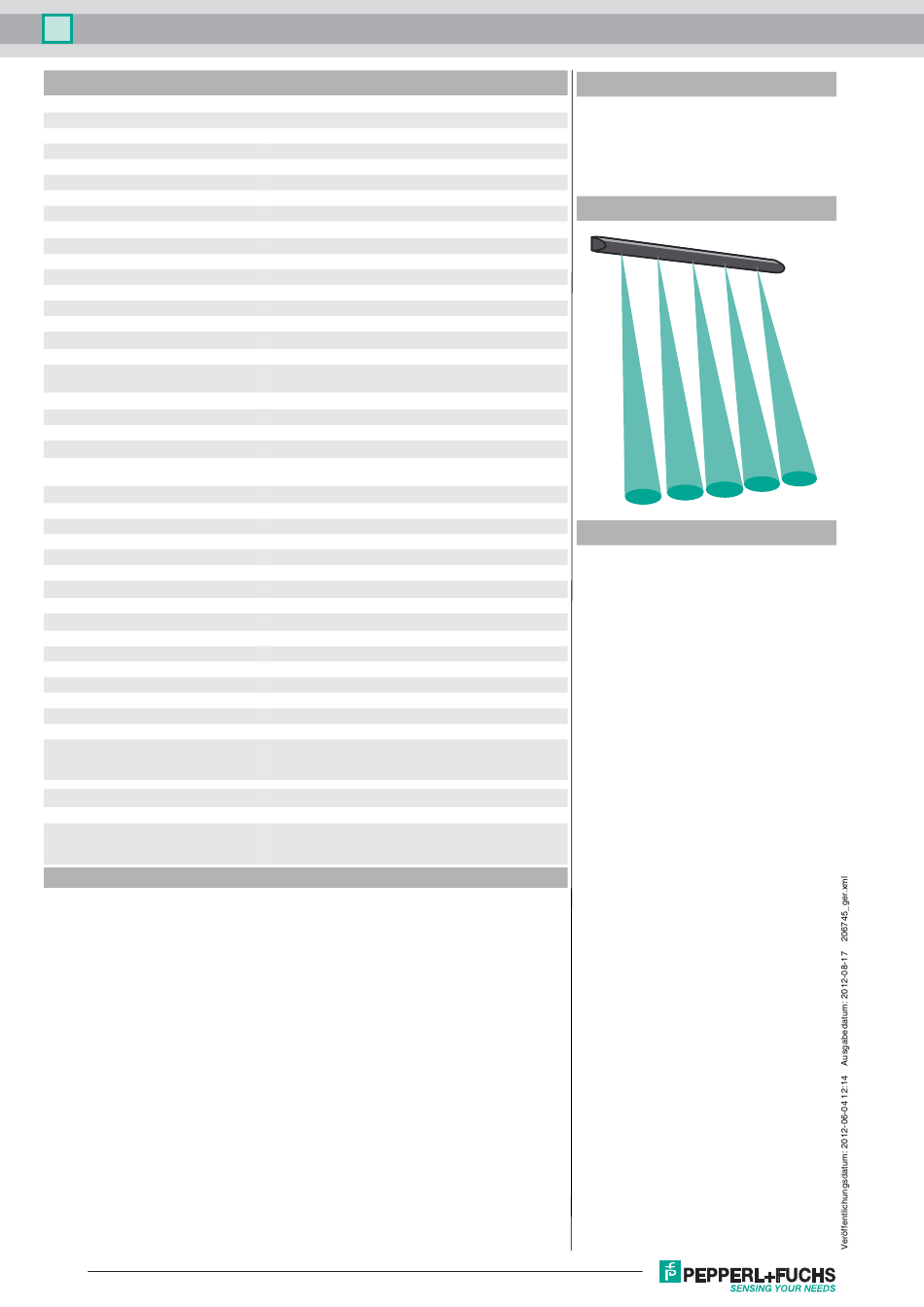

Erfassungsfeld
Zubehör
DoorScan Weather Cap L1200
Wetterhaube für Sensorleisten der Serien
DoorScan und TopScan
AIR17-S Master
Ersatz-/Erweiterungs-Sensormodul
AIR17-S Slave
Ersatz-/Erweiterungs-Sensormodul
TopScan-S Profile L1400
Gehäuseprofil TopScan-S
TopScan-S Cover L1400
Gehäuseabdeckung TopScan-S
TopScan-S Cap Set
Enddeckel für Aluprofil TopScan-S
TopScan-S Gasket IP54
Gehäuseabdichtung TopScan-S
AIR 16 S Einclipsbar Set
Lagerbock für Sensormodul AIR17-S
zum Einbau in das Profil TopScan-S
Topscan Cable Loop Basic
Metallschutz für Kabel
TopScan-S Test Kit
Einstellhilfe TopScan-S
TopScan-S Cable 240 mm
Flachbandleitung zur Verbindung von
Sensormodulen
Weiteres Zubehör finden Sie im Internet unter
www.pepperl-fuchs.com
