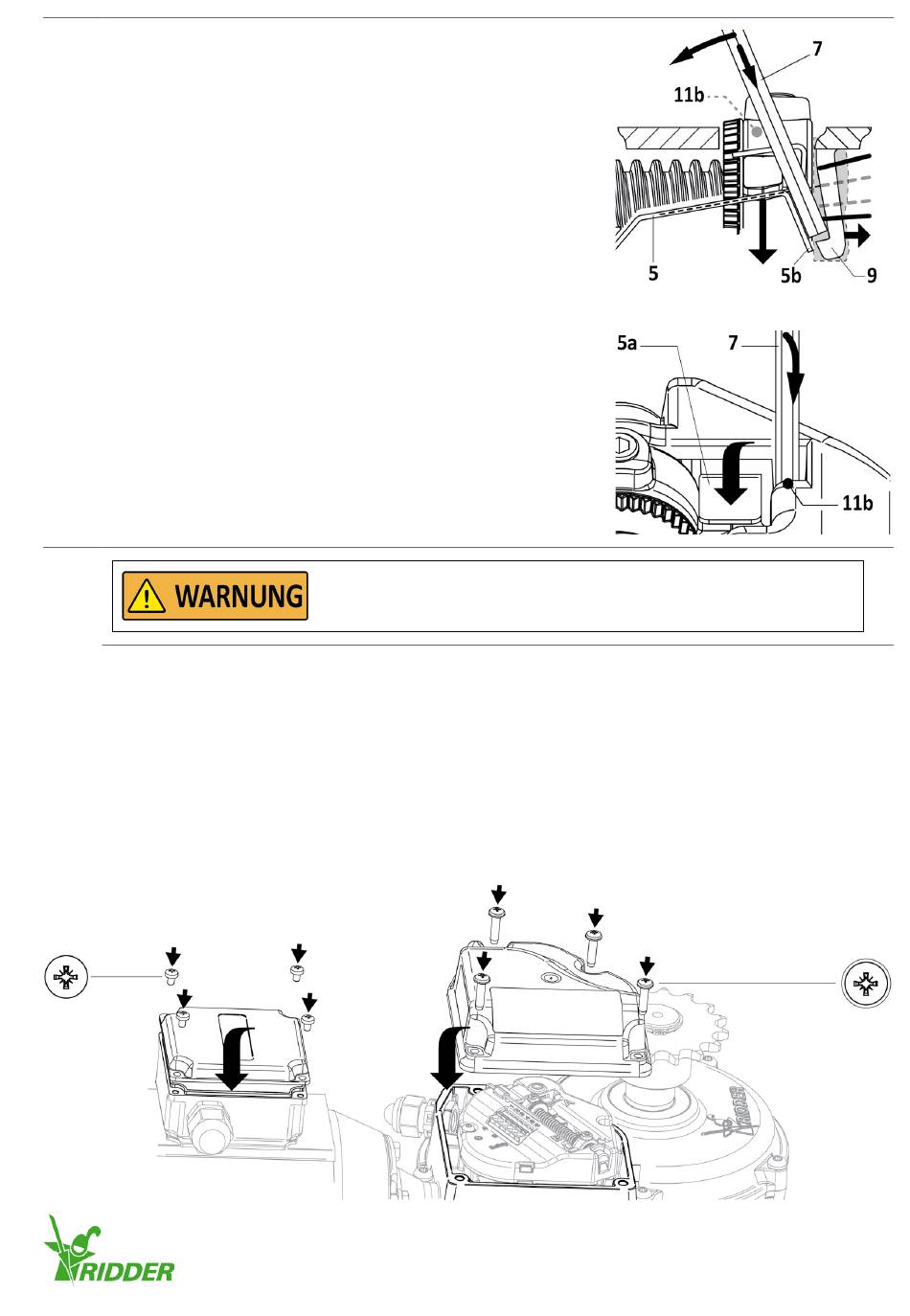

• Verwenden Sie den Inbusschlüssel (7), um das System zu
entriegeln. Verwenden Sie die Kante des Gehäuses (11b)
4
als Drehpunkt. Die Schaltfeder (5) kehrt in die Position
zurück, die sie während des Betriebs innehat.
5
Fahren Sie mit § 7.4 fort. Beachten Sie die vorgegebenen Verfahren zum Justieren der
Endstellungen!
Das Entriegelungsverfahren des internen Schutzmechanismus ist abgeschlossen.
Montage der Abdeckung (2x)
Nach getaner Arbeit stets die Abdeckung (2x) und Schrauben (2x4) wieder anbringen. Probleme mit
Feuchtigkeit und/oder der IP-Schutzart (falls zutreffend) müssen vermieden werden!
• Prüfen Sie die Dichtung auf Schmutz und Beschädigungen (2x).
• Ziehen Sie die Schrauben allmählich über Kreuz mit dem richtigen Anzugsmoment an (2x4).
Metallabdeckung
PH/PZ - 1,0 Nm
(4x)
Sorgen Sie dafür, dass die Endstellungen erneut justiert
werden. Dies dient der Vermeidung von schweren Gefahren
Kunststoffabdeckung
PH/PZ - 0,5 Nm
T +31 (0)341 416 854 - F +31 (0)341 416 611 - I ridder.com
für Leib und Leben.
Ridder Drive Systems B.V.
33
PZ2 (4x)
2,5 Nm
