Ridder Drive Systems PolyDrive RPD Produkthandbuch Seite 30

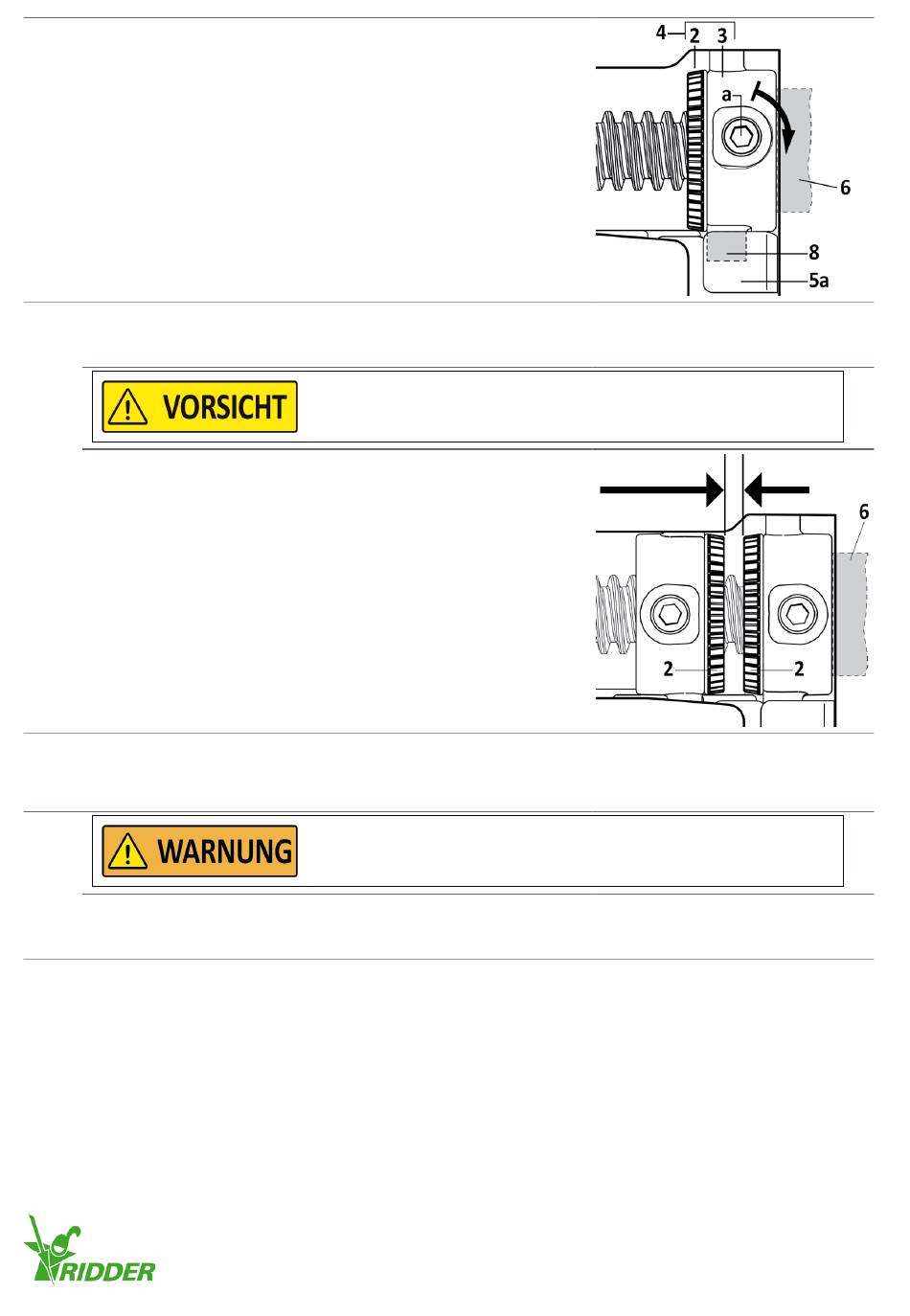

• Verriegeln Sie den Stellring (3) mit der Stellschraube (a)
(0,5 Nm).
Siehe § 7.2.6!
4
Fahren Sie fort mit Schritt 5, um die entgegengesetzte
Endstellung zu justieren (A oder B).
Wenn beide Endstellungen justiert sind, fahren Sie fort mit
Schritt 7.
• Wiederholen Sie Schritt 1 für die entgegengesetzte Endstellung (A oder B).
• Vergewissern Sie sich jedes Mal, dass ein
5
Mindestabstand von 2 mm zwischen den Rändelmuttern
(2) vorhanden ist.
Anmerkung: Am 2 mm-Punkt ist der Schaltbereich
im Maximum. Es ist nicht zulässig, einen größeren
Schaltbereich als das Maximum (also einen geringeren
Abstand als 2 mm) einzustellen. Damit wird auch der
RPD für das System nicht mehr anwendbar!
• Wiederholen Sie die Schritte 2 bis 4, um die entgegengesetzte Endstellung zu justieren (A
6
oder B).
7
• Die Justierung des Endschaltersystems ist abgeschlossen.
Vergewissern Sie sich, dass sich die Rändelmuttern (2) nicht
berühren. Dies dient der Vermeidung von Schäden am
Prüfen Sie stets die richtige Funktion des Endschaltersystems
im Betrieb, nachdem Sie die beiden Endstellungen justiert
Ridder Drive Systems B.V.
T +31 (0)341 416 854 - F +31 (0)341 416 611 - I ridder.com
Endschaltersystem!
> 2 mm!
haben!
