QT.Ex-M

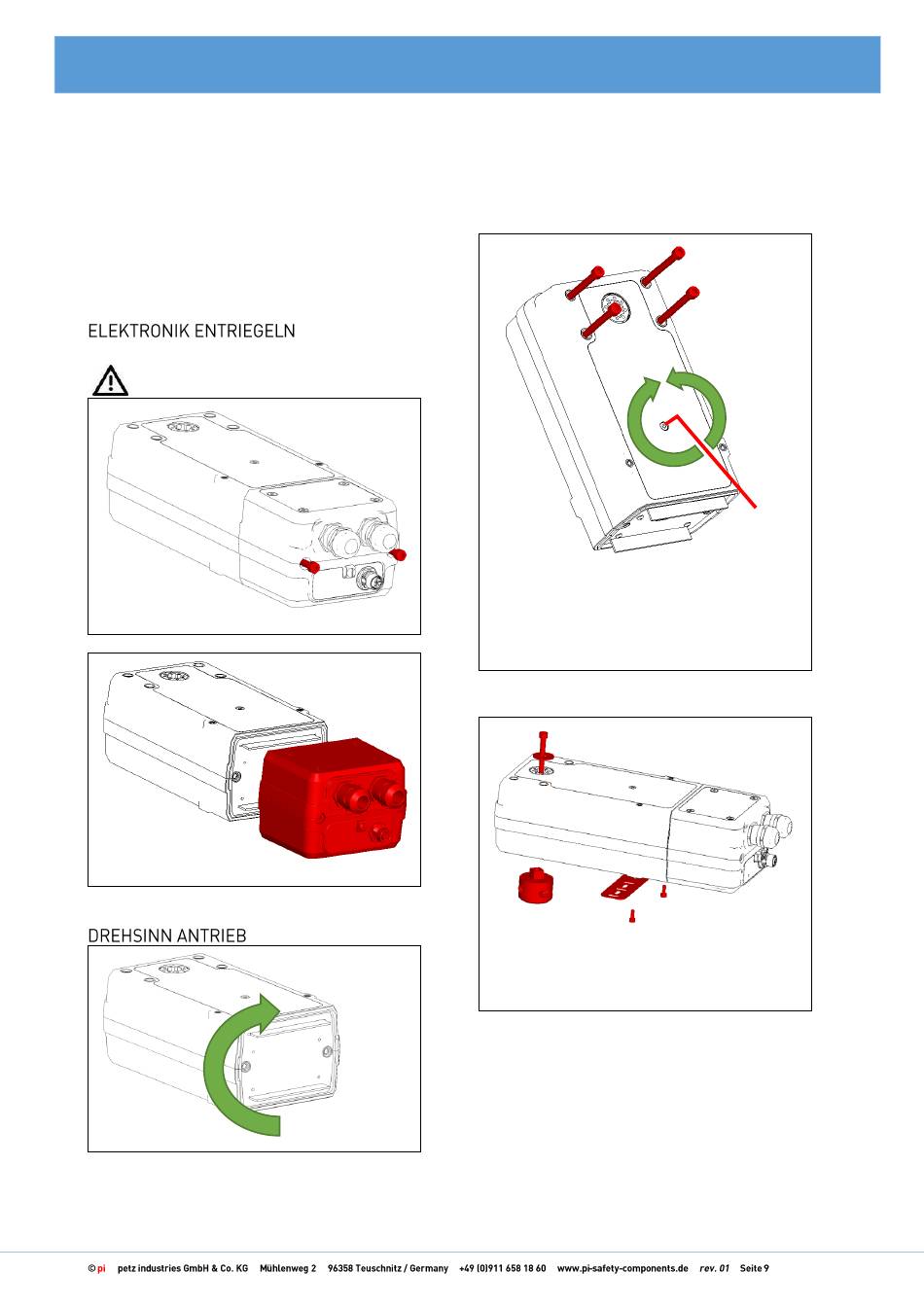

5. Montage / Installation
Im Auslieferzustand wird ist das Netzteilmodul montiert
(Klemmkastendeckel oben), dass der Antrieb im Uhrzeigersinn
AUF und die gegen den Uhrzeigersinn ZU fährt. Durch drehen der
Getriebe-Einheit kann die Drehrichtung / Federrücklauf-
drehrichtung von z.B. links (gegen Uhrzeigersinn) auf rechts (im
Uhrzeigersinn) gedreht werden. Sollte dies notwendig sein, gehen
Sie gemäß nächsten Schritt vor, ansonsten folgt die Montage.
Spannung freischalten und prüfen
Befestigungsschrauben lösen
Netzteilmodul abziehen
180°
▪
▪
DIREKTMONTAGE
Beachten Sie bei der Montage auf den Drehsinn des Antriebes
und der Klappe / Armatur.
ca. ½ Umdrehung an der Handnotverstellung drehen
um die Vorspannung von 5° zu eliminieren.
Anschließend auf den Vierkant aufsetzen und
verschrauben.
KLEMMBOCKMONTAGE
Montage Verdrehsicherungblech 2 x M4 am Antrieb
Montage des Klemmbocks mit Schraube und Scheibe
Verdrehsicherungsblech befestigen
▪
▪
▪
▪
▪
