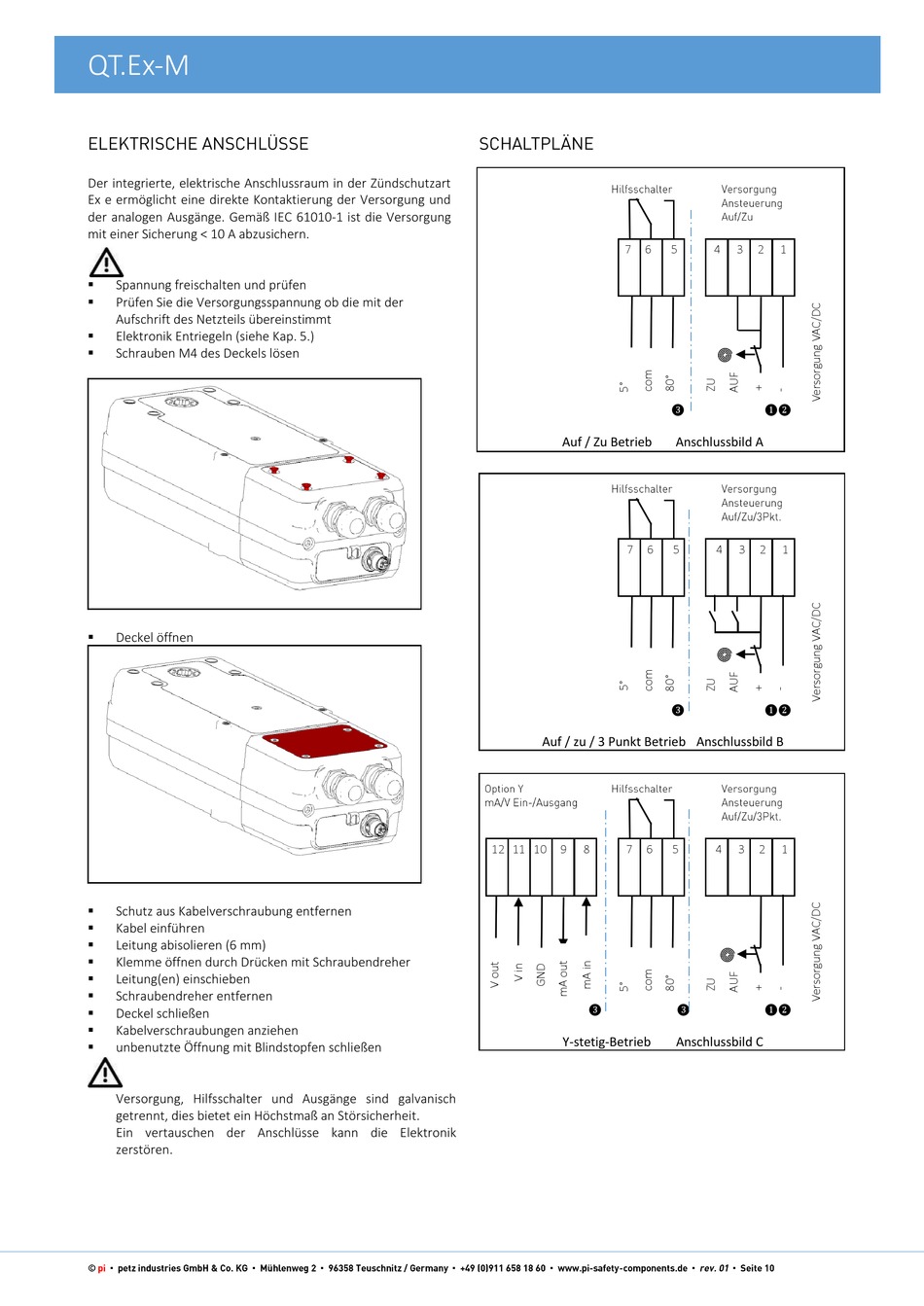

PI QT.Ex Serie Betriebsanleitung Seite 10

QT.Ex-M
Der integrierte, elektrische Anschlussraum in der Zündschutzart
Ex e ermöglicht eine direkte Kontaktierung der Versorgung und
der analogen Ausgänge. Gemäß IEC 61010-1 ist die Versorgung
mit einer Sicherung < 10 A abzusichern.

Spannung freischalten und prüfen

Prüfen Sie die Versorgungsspannung ob die mit der
Aufschrift des Netzteils übereinstimmt

Elektronik Entriegeln (siehe Kap. 5.)

Schrauben M4 des Deckels lösen

Deckel öffnen

Schutz aus Kabelverschraubung entfernen

Kabel einführen

Leitung abisolieren (6 mm)

Klemme öffnen durch Drücken mit Schraubendreher

Leitung(en) einschieben

Schraubendreher entfernen

Deckel schließen

Kabelverschraubungen anziehen

unbenutzte Öffnung mit Blindstopfen schließen
Versorgung, Hilfsschalter und Ausgänge sind galvanisch
getrennt, dies bietet ein Höchstmaß an Störsicherheit.
Ein vertauschen der Anschlüsse kann die Elektronik
zerstören.
▪ ▪
12 11 10
▪ ▪
7 6 5 4
❸
Auf / Zu Betrieb Anschlussbild A
7 6 5 4
❸
Auf / zu / 3 Punkt Betrieb Anschlussbild B
9 8 7 6 5 4
❸ ❸
Y-stetig-Betrieb Anschlussbild C
▪ ▪
3 2 1
❶❷
3 2 1
❶❷
3 2 1
❶❷
▪
