Seite 3 BEDIENUNGSANLEITUNG...
Seite 4: Inhaltsverzeichnis
INHALT EINLEITUNG ......................... - 3 - Allgemeine Informationen ....................- 3 - Beschreibung ........................- 4 - Bedienung ........................- 7 - Technische Daten ......................- 18 - Maßzeichnung ......................... - 19 - INSTALLATION ........................- 20 - Transport & Lagerbedingungen ..................- 20 - Auspacken der Maschine ....................
Seite 5: Einleitung
EINLEITUNG Allgemeine Informationen DIESE ANLEITUNG IST EIN FESTER BESTANDTEIL DER MASCHINE. SIE MUSS VOM BENUTTZER GELESEN UND VERSTANDEN WERDEN. FÜR SCHÄDEN, DIE DURCH NICHTBEACHTUNG DIESER ANLEITUNG ODER DEN GÜLTIGEN SICHERHEITSVORSCHRIFTEN ENTSTEHEN, WIRD KEINE HAFTUNG ÜBERNOMMEN. ACHTUNG: Folgen Sie den Anweisungen, um Verletzungen oder Beschädigungen vorzubeugen.
Seite 6: Beschreibung

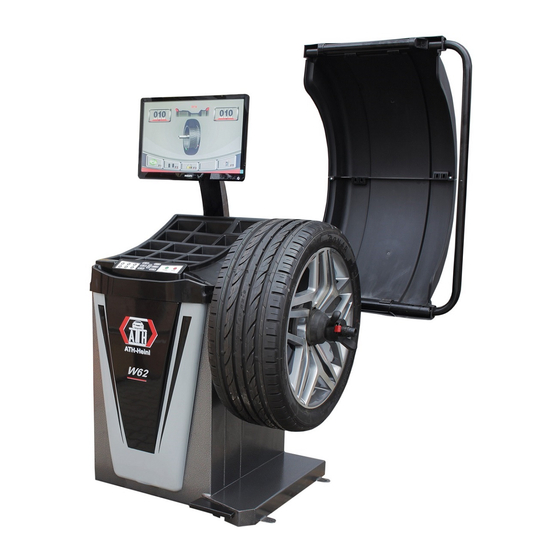

Beschreibung 1. Hauptschalter mit Notausfunktion zum Ein- und Ausschalten der Wuchtmaschine 2. Konus Aufnahme 3. Gewichteablage 4. Radschutzbogen 5. Messfinger 6. Wuchtwelle 7. Display 8. Bedienelement 9. Bremspedal 10. Breitenmesslehre (optional) ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 4 -...
Seite 7 Display-Anzeige Messwerte: 1) Auswahl der Auswuchtprogramme 2) Abstand Maschine zum ersten Gewichtspunkt 3) Durchmesser der Felge 4) Breite der Felge 5) Hauptmenü F1) Start F2) Optimierungs-Programm F3) Diagnose F4) Einstellungen F5) Kalibrier-Programm 5) Anzeige Unwucht INNEN 6) Anzeige Unwucht AUSSEN 7) Positionsanzeige der Unwucht INNEN 8) Positionsanzeige der Unwucht AUSSEN 9) Anzeige Gewichtsposition...
Seite 8 10) Richtungstasten oben-unten-rechts-links 11) Funktionstasten [OK]-Taste 12) [ESC]-Taste zum abbrechen 13) [STOP]-Taste zum beenden 14) [START]-Taste zum beginnen Die Tasten ausschließlich mit den Fingern bedienen. Auf keinen Fall spitze Gegenstände benutzen. ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 6 -...
Seite 9: Bedienung
Bedienung 1.3.1. Selbsttest Nach dem Einschalten führt das Gerät einen Selbsttest durch und wechselt dann automatisch in den Modus "Dynamisch" 1.3.2. Montage des Rades Wählen Sie einen passenden Konus, um das Rad auf dem Wuchtflansch zu zentrieren. Wie unten dargestellt, gibt es 2 einfache Möglichkeiten, das Rad aufzuspannen. a.
Seite 10: Auswahl Der Auswuchtart
1.3.3 Auswahl der Auswuchtart Die Auswahl kann direkt im Hauptmenü durchgeführt werden: Dynamik – Modus (Standard): Diese Funktion ermittelt den Höhen- und Seitenschlag einer Alu- bzw. Stahlfelge. Die Auswuchtgewichte werden an der Außen- und Innenseite des aufgespannten Rades angebracht. Statik – Modus: Diese Funktion ermittelt den Höhenschlag einer Stahlfelge.
Seite 11: Eingabe Der Reifengrößen
Zum Auswuchten von Aluminiumfelgen empfehlen wir die Auswahl des ALU S Modus. Dieser berücksichtigt nicht nur den genauen Querschnitt Ihrer Felge, sondern hilft Ihnen bei der genauen Positionierung des Klebegewichtes. Bei ALU 1 müssen beim Anbringen von Klebegewichten folgende Maße eingehalten werden: 1.3.4 Eingabe der Reifengrößen a) Grundsätzliches: Im Motorrad-Modus muss eine optionale Messspitze (+100mm) verwendet werden.
Seite 12 b) Rad-Daten und Eingabe zur Berechnung der Unwucht: In den Modi DYN, STA und ALU1 müssen folgende Daten erfasst werden: [A] Abstand von Rad zur Maschine [B] Felgenbreite [D] Felgendurchmesser Eingabe erfolgt mittels Positionierung der Messlehre an der Felge. Dabei werden die [A] und [D] Daten automatisch von der Maschine übernommen.
Seite 13 Beim Messvorgang sollte zunächst mit der Messlehre zum ersten Punkt gefahren werden, nach kurzem Warten kann zum zweiten Punkt gefahren werden. Dabei werden die [A]; [B]; [D] und [De] Daten automatisch von der Maschine übernommen. ACHTUNG: Um im Modus ALUS zu wuchten muss das Programm vorher nicht ausgewählt werden.
Seite 14 Nun muss das Gewicht am Rad angebracht werden. Dabei bietet Ihnen die Maschine folgende Hilfen zur genauen Anbringung an: Inneres Äußeres Programm Gewicht Gewicht 12 Uhr 12 Uhr Position Position (Laser) 12 Uhr Position (Laser) 12 Uhr 12 Uhr ALU1 Position Position (Laser)
Seite 15 Danach wird in der Anzeige P1: 12h angezeigt. Drehen Sie nun das Rad, bis sich die linke Speiche auf der 12 Uhr Position befindet. Bestätigen Sie nun diese Position mittels F2 Danach wird in der Anzeige P2: 12h angezeigt. Drehen Sie nun das Rad, bis sich die rechte Speiche auf der 12 Uhr Position befindet.
Seite 16 Danach wird in der Anzeige die UNWUCHT INNEN der bisherige Wert angezeigt. In der Anzeige UNWUCHT AUSSEN wird das Gewicht solange ausgeblendet bis sich eine der beiden Positionen auf 12Uhr befindet. Positionieren Sie nun das Gewicht an der Messlehre und bringen Sie das Gewicht mithilfe dieser an der Felge an.
Seite 17: Optimierung
e) Optimierung Mit Hilfe der OPT-Funktion ist es möglich, die statische Unwucht des Rades zu minimieren. Dabei wird die Unwucht der Felge mit der Unwucht des Reifens ausgeglichen. Nach einem Wuchtlauf können Sie die statische Unwucht durch drücken der F2-Taste überprüfen. Wenn die Unwucht über 30g liegt empfiehlt es sich, eine Optimierung durchzuführen.
Seite 19 In der Ergebnisseite zeigt die Maschine die maximal mögliche Optimierung an. Markieren Sie nun die angezeigten Punkte auf der Felge sowie des Reifens an. Nun können die beiden Markierungen mittels einer geeigneten Montiermaschine auf eine Linie montiert werden. Anschließend kann der Wuchtvorgang wieder mittels START-Taste oder Schließen des Radschutzbogens begonnen werden.
Seite 20: Technische Daten
Technische Daten Maximales Radgewicht < 65 kg Felgendurchmesser 12 - 24 Zoll Felgenbreite 1,5 - 20 Zoll Maximaler Raddurchmesser 800 mm Auswuchtgenauigkeit +/- 1 g / 0,1 Uz Messgenauigkeit >99% Zykluszeit 7 - 12 s Motor 0,25 kW Elektrosystem 1/220V/50 Hz Stromverbrauch <15W im Standby Auswuchtdrehzahl...
Seite 22: Installation
INSTALLATION Die Maschine muss durch autorisiertes Personal gemäß der Anleitung aufgestellt werden. Die Bedienungsanleitung (inklusive Protokoll) ist wichtiger Bestandteil der Maschine bzw. des Produktes. !!!BITTE SORGFÄLTIG AUFBEWAHREN!!! Das Produkt ist nach Fertigstellung der Montage, Übergabe, ggf. Einweisung und anschließend regelmäßig gemäß...
Seite 23: Auspacken Der Maschine
Auspacken der Maschine Entfernen Sie die obere Abdeckung der Verpackung und stellen Sie sicher, dass keine Schäden während des Transports verursacht wurden. Entfernen Sie den Sicherungsbolzen, um die Maschine von der Palette/Gestell zu entfernen. Zum Herunterheben der Maschine von der Palette/Gestell verwenden Sie ein geeignetes Hebemittel (evtl.
Seite 24: Lieferumfang
Lieferumfang Radschutzbogen Bestehend aus zwei Kunststoff-Bögen und einem Rahmen mit Handgriff LED Monitor mit Halterung Felgenlehre Messbereich Durchmesser: 10 – 23 Zoll Messbereich Breite: 3 – 14 Zoll Verpackungsmaße: 455 x 430 x 50 mm ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 22 -...
Seite 25 Schutzbogenmechanismus Befestigungsschraube für Schutzbogen Befestigung Verpackungsmaße: 350 x 230 x 160 mm Zubehör-Box Verpackungsmaße: 385 x 240 x 280 mm Klebegewichtsentferner Schlaggewicht 5g Schlaggewicht 10g Schlaggewicht 35g Schlaggewicht 50g Schlaggewicht 100g Gewichte Zange Sechskantschlüssel Spannhaube Gummilippe für Spannhaube Spannfeder Befestigungsanker Wuchtwelle Befestigungsschraube für Wuchtwelle Schnellspannmutter...
Seite 26: Standort
Standort Die Maschine sollte von brennbaren und explosiven Materialien, sowie vor Sonneneinstrahlung und intensivem Licht ferngehalten werden. Die Maschine sollte ebenso an einen gut belüfteten Ort aufgestellt werden. Die Maschine ist auf ausreichend festem Untergrund ggf. nach Mindestanforderungen der Angaben im Fundamentplan aufzustellen.
Seite 27: Befestigung
Befestigung Hierbei sind die allgemeinen sowie die örtlichen Bestimmungen zu beachten. Daher sollten diese Schritte nur durch eine ausgebildete Fachkraft erledigt werden. Die Maschine ist auf ausreichend festem Untergrund ggf. nach Mindestanforderungen der Angaben im Fundamentplan aufzustellen und zu befestigen. Die Maschine muss an den vorgesehenen Punkten mit dazu geeigneten ggf.
Seite 28: Hydraulischer Anschluss
Hydraulischer Anschluss Bevor die Anlage in Betrieb genommen wird bzw. das erste Mal mit Öl betrieben wird, muss folgendes in Bezug auf optimale, störungsfreie sowie nahezu luftfreie Funktion geachtet werden. Alle Hydraulikleitungen nach Hydraulikplan ggf. nach Schlauchbezeichnung müssen angeschlossen und festgezogen sein.
Seite 29: Befestigung Mittels Sicherheitsanker
2.9.2. Befestigung mittels Sicherheitsanker Löcher bohren, dabei notwendige Bohrtiefe A und Das Innere der Löcher säubern. Bohrdurchmesser des Dübel-Herstellers beachten. Ziehen Sie die Mutter mit dem vom Hersteller Setzen Sie den Ankerbolzen in die Löcher, bis Sie angegebenen Drehmoment fest. eine angemessene Tiefe erreicht haben.
Seite 30: Montage Der Wuchtwelle
2.9.3. Montage der Wuchtwelle Reinigen Sie vor der Montage der Wuchtwelle die Aufnahme. !!! Vor dem Fixieren muss darauf geachtet werden, dass beide Markierungen zueinander passen!!! Fixieren Sie nun die Wuchtwelle mit der Spannglocke mittels der beiliegenden Schraube. ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 28 -...
Seite 31 2.9.4. Montage des Radschutzbogens Entfernen Sie den oben Deckel vom Schutzbogenmechanismus. Befestigen Sie diesen mittels der vier beiliegenden Schrauben, Beilag scheiben und Federringen. Schließen Sie diesen im entsprechenden Anschluss an und bringen Sie den Deckel wieder an. Entfernen Sie den Handgriff vom Rahmen des Radschutzbogens.
Seite 32 Schieben Sie zunächst den hinteren Schutzbogenteil über die Aufnahme für den Schutzbogen. Danach nehmen Sie den Rahmen für den Schutzbogen und führen diesen durch den hinteren Schutzbogenteil in die Aufnahme herein. Schieben Sie nun die vordere Hälfte über den Bogen. Verbinden Sie nun beide Teile miteinander und befestigen Sie diese mittels den beiden Schrauben.
Seite 33: Montage Des Monitors
2.9.5. Montage des Monitors Befestigen Sie den Monitor-Halter mittels der vier beiliegenden Schrauben am Gehäuse. Entfernen Sie die zwei oberen Schrauben an der Abdeckung des Halters um die Verbindungskabel durch den innen liegenden Kabelkanal zu führen. Schießen Sie nun die Kabel an der Maschine an. Befestigen Sie nun den Monitor mittels der beiliegenden Schrauben am Halter.
Seite 34: Montage Der Reifenbreitenlehre (Optional)
2.9.6. Montage der Reifenbreitenlehre (optional) Montieren Sie als erstes den Halter des Armes auf dem Bügel des Radschutzbogens. Befestigen Sie nun die Messlehre mittels zwei Inbus-Schrauben am Rahmen des Radschutzbogens. ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 32 -...
Seite 35: Aktivierung Der Reifenbreitenlehre
Befestigen Sie nun das Anschlusskabel mittels Kabelbindern am Rahmen… …und schließen Sie dies am mittleren Anschluss der Maschine an. 2.9.7. Aktivierung der Reifenbreitenlehre Nun die Breitenmesslehre im Einstellungsmenü aktivieren. Dazu im Hauptbildschirm auf F4 drücken. Unter den Einstellungen auf den Punkt 7 „Breitenmesslehre“...
Seite 36: Systemeinstellungen
2.9.8. Systemeinstellungen Mit Hilfe der Systemeinstellungen können Grundeinstellungen festgelegt werden. Um ins Einstellungsmenü zu gelangen drücken Sie im Hauptbildschirm auf F4. Um ins Kalibrierprogramm zu gelangen drücken Sie im Hauptbildschirm auf F5. ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 34 -...
Seite 37 Kalibrierung der Gewichtsaufnehmer Drücken Sie im Kalibrierprogramm auf F1 und folgen Sie den Anweisungen im Bildschirm: ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 35 -...
Seite 38 Service-Kalibrierung der Messlehre Drücken Sie im Kalibrierprogramm auf F2 und folgen Sie den Anweisungen im Bildschirm: ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 36 -...
Seite 40: Service-Kalibrierung Der Breitenmesslehre (Optional)
Service-Kalibrierung der Breitenmesslehre (optional) Drücken Sie im Kalibrierprogramm auf F3 und folgen Sie den Anweisungen im Bildschirm: Es empfiehlt sich beim ALU S Programm die Anzeige-Schwelle auf 10 g einzustellen. Warum: Da die Maschine die dynamische und statische Unwucht ermittelt, wird die Laufeigenschaft des Rades bei der Gewichtsanbringung verändert.
Seite 41: 2.10 Abschlussarbeiten
2.10 Abschlussarbeiten Prüfen Sie vor Inbetriebnahme alle Befestigungsschrauben, Elektro-, Pneumatik- und Hydraulikleitungen und ziehen Sie diese ggf. nach. Achtung: Teileweiße muss dies in regelmäßigen Abständen geprüft ggf. nachgezogen werden (Hinweis in der Anleitung). ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 39 -...
Seite 42: Betrieb
BETRIEB Betriebsanweisung Firma: Betriebsanweisung Datum: für Arbeitsplatz: Unterschrift: Reifenservicearbeiten Tätigkeit: Gefahren für Mensch und Umwelt Gefahr durch Lärm  Einzugsgefahren an der Maschine  Gefahr durch unkontrolliert bewegte Teile  Gefahr durch belastete Stäube der Bremsanlag  Schutzmaßnahmen und Verhaltensregeln Tragen von enganliegender Kleidung ...
Seite 43: Grundsätzliche Hinweise
Grundsätzliche Hinweise Mit der selbständigen Bedienung der Maschine dürfen nur Personen beschäftigt werden, die das 18. Lebensjahr vollendet haben, in die Bedienung der Maschine unterwiesen sind und ihre Befähigung hierzu gegenüber dem Unternehmer nachgewiesen haben. Sie müssen vom Unternehmer ausdrücklich mit dem Bedienen der Maschine beauftragt sein. Der Auftrag zum Bedienen der Maschine muss schriftlich erteilt werden.
Seite 44: Wartung
WARTUNG Um einen sicheren Betrieb der Maschine zu gewährleisten, ist der Verwender dazu verpflichtet, die Maschine regelmäßig zu warten. Reparaturarbeiten dürfen nur von autorisierten Servicepartnern oder nach Rücksprache mit dem Hersteller durch den Kunden durchgeführt werden. Vor Wartungs- und Reparaturarbeiten muss: Die Maschine von ALLEN Versorgungsnetzen getrennt werden Hauptschalter aus Netzstecker ziehen ggf.
Seite 45: Pflege Und Schutz Von Metallen, Lackierten Oder Pulverbeschichteten Oberflächen Mindestanforderung
Mindestanforderung: PROMAT chemicals Druckluftöl Spezial Art. Nr.: 4000355209 Reinigung Mindestanforderung: Caramba Intensiv Bremsenreiniger acetonfrei Pflege und Schutz von Metallen, lackierten oder pulverbeschichteten Oberflächen Mindestanforderung: Petec Spray translucent - 500 ml Art. Nr. 73550 Petec Saugdose translucent - 1000ml Art. Nr. 73510 Petec UBS-Pistole Art.
Seite 46: Hinweise
Hinweise Die Maschine ist, unabhängig von der Verschmutzung, in regelmäßigen Abständen zu Warten, Reinigen und Pflegen. Die Maschine ist danach mit einem Pflegemittel (z.B. Öl oder Wachsspray) zu behandeln. Verwenden Sie keine Reinigungsmittel, die für die Haut schädlich sind. SOLLTEN DIE GENANNTEN PUNKTE NICHT ERFÜLLT WERDEN, ERLISCHT DER GARANTIEANSPRUCH Wartungsplan bzw.
Seite 47: Fehlersuche / Fehleranzeige Und Abhilfe
Fehlersuche / Fehleranzeige und Abhilfe Der Wuchtcomputer kann folgende Fehlermeldungen Anzeigen: Fehlercode Grund Er -1- Siehe Fehlerbehebung 1. Es befindet sich kein bzw. ein zu leichtes Rad auf der Welle 2. Wuchtwelle ist nicht festgezogen Err -2- 3. Rad wurde unzureichend befestigt 4.
Seite 48 Bremswiderstand defekt bzw. Bremswiderstand bzw. Verbindung nicht angeschlossen. kontrollieren Motor macht Geräusche Hauptplatine beschädigt ATH-Service kontaktieren Der Kondensator ist defekt oder Kondensator bzw. Verbindung nicht verbunden. kontrollieren Hauptschalter der Maschine ist nicht richtig angeschlossen oder Schutzschalter der...
Seite 49: Wartungs- Und Serviceanleitungen
Wartungs- und Serviceanleitungen Sämtliche Wartungs- und Servicearbeiten sollten mindesten nach Wartungsplan erfolgen DRUCKLUFTWARTUNGSEINHEIT (Teilweise Bestand ggf. notwendig für die Tätigkeit) EINSTELLUNG DES ARBEITSDRUCKES:  Kontrollieren Sie den Arbeitsdruck, der im Manometer (1) angezeigt wird. Dieser muss den technischen Daten entsprechen. ...
Seite 50: Entsorgung
Einstellung der Antriebsriemenspannung 1. Die Abdeckung (Gewichtsablage) vorsichtig abnehmen. 2. Befestigungsschrauben des Motors lösen. 3. Motor mittels Spannschraube verschieben, dabei auf die richtige Riemenspannung achten. 4. Befestigungsschrauben des Motors wieder anziehen. 5. Probelauf durchführen dabei darauf achten das der der Riemen nicht seitlich abläuft. 6.
Seite 51: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity
Maschinenrichtlinie 2006/42/EG, Anhang II 1A, EMV-Richtlinie 2014/30/EU, Anh. IV In accordance to Machine Directive 2006/42/EG, Appendix II 1A, EMC Directive 2014/30/EU, App. IV Seriennummer Serial number ATH-Heinl GmbH &Co. KG Firmenbezeichnung und vollständige Anschrift des Herstellers Gewerbepark 9 Business name and full address of the manufacturer DE –...
Seite 52: Anhang
ANHANG Pneumatik-Schaltplan Nicht relevant Elektrik-Schaltplan Nicht relevant Hydraulik-Schaltplan Nicht relevant ® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03 - 50 -...
Seite 53: Garantiekarte
GARANTIEKARTE Fachhändler Anschrift: Kunden Anschrift: Fima (ggf. Kundennummer): Fima (ggf. Kundennummer): Ansprechpartner: Ansprechpartner: Straße: Straße: PLZ & Ort: PLZ & Ort: Tel. & Fax: Tel. & Fax: E-Mail: E-Mail: Hersteller & Modell: Seriennummer: Baujahr: Referenz-Nummer: Beschreibung der Meldung: Beschreibung der benötigten Ersatzteile: Ersatzteil Artikelnummer Menge...
Seite 54: Umfang Der Produktgarantie
Schönheitsfehler, welche die Funktion nicht beeinträchtigen.  GARANTIE GILT NICHT, WENN DIE GARANTIEKARTE NICHT AN ATH-HEINL ZUGESENDET WORDEN IST. Es wird darauf hingewiesen, dass Schäden und Störungen, die durch Nichteinhalten von Wartungs- und Einstellarbeiten (gem. Bedienungsanleitung und/oder Einweisung), fehlerhafte Elektroanschlüsse (Drehfeld, Nennspannung, Absicherung) oder unsachgemäße Nutzung (Überlastung, Aufstellung im Freien, techn.
Seite 55: Prüfbuch
PRÜFBUCH Dieses Prüfbuch (inklusive Protokoll) ist wichtiger Bestandteil der Bedienungsanleitung bzw. des Produktes. !!!BITTE SORGFÄLTIG AUFBEWAHREN!!! Prüfung Das Produkt ist nach Fertigstellung der Montage, Übergabe, ggf. Einweisung und anschließend regelmäßig gemäß den im Betreiberland gültigen Vorschriften und gesetzlichen Bestimmungen durch eine hierfür geeignete und zugelassene Firma oder Einrichtung überprüfen zu lassen.
Seite 56: Aufstellungs- Und Übergabeprotokoll
Aufstellungs- und Übergabeprotokoll Aufstellungsort: Gerät / Anlage: Firma: Hersteller: Straße: Typ / Modell: Ort: Serien-Nr.: Land: Baujahr: Zuständiges Verkaufshaus: Das oben angegebene Produkt wurde montiert, auf Funktion und Sicherheit überprüft und in Betrieb genommen. Die Aufstellung erfolgte durch: den Betreiber den Sachkundigen Der Betreiber bestätigt das ordnungsgemäße Aufstellen des Produkt-Typs, alle Informationen dieser Betriebsanleitung und Protokoll gelesen wie verstanden zu haben und entsprechend zu beachten, sowie diese...
Seite 57: Prüfplan
Prüfplan Typenschild Kurzbedienungsanleitung Bedienungsanleitung Sicherheitskennzeichen Kennzeichnung für Bedienung Weitere Kennzeichnung Konstruktion (Verformung, Risse) Befestigungsdübel und Standsicherheit Zustand Betonboden (Risse) Zustand / Allgemeinzustand Zustand / Sauberkeit Zustand / Pflege und Versiegelung Zustand / Flüssigkeiten Zustand / Schmierung Zustand / Aggregat Zustand / Antrieb Zustand / Motor Zustand / Getriebe Zustand / Zylinder...
Seite 58: Sichtprüfung (Befugte Sachkundige Person)
Sichtprüfung (Befugte Sachkundige Person) Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung / Nachprüfung*) Das Gerät wurde einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine / folgende *) Mängel festgestellt: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Prüfumfang: Funktions- und Sichtprüfung nach Vorgaben Noch ausstehende Teilprüfung: _________________________________________________________________________________ _________________________________________________________________________________...
Seite 59 Sichtprüfung (Befugte Sachkundige Person) Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung / Nachprüfung*) Das Gerät wurde einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine / folgende *) Mängel festgestellt: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Prüfumfang: Funktions- und Sichtprüfung nach Vorgaben Noch ausstehende Teilprüfung: _________________________________________________________________________________ _________________________________________________________________________________...
Seite 60 Sichtprüfung (Befugte Sachkundige Person) Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung / Nachprüfung*) Das Gerät wurde einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine / folgende *) Mängel festgestellt: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Prüfumfang: Funktions- und Sichtprüfung nach Vorgaben Noch ausstehende Teilprüfung: _________________________________________________________________________________ _________________________________________________________________________________...
Seite 61 Sichtprüfung (Befugte Sachkundige Person) Prüfungsbefund über eine regelmäßige / außerordentliche Prüfung / Nachprüfung*) Das Gerät wurde einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden keine / folgende *) Mängel festgestellt: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Prüfumfang: Funktions- und Sichtprüfung nach Vorgaben Noch ausstehende Teilprüfung: _________________________________________________________________________________ _________________________________________________________________________________...
