- Seite 1 User Manual GETTING STARTED? EASY. ZOU10311XU DE Benutzerinformation Backofen...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf. -
Seite 3: Sicherheitsanweisungen
WARNUNG: Das Gerät und die zugänglichen Geräteteile • werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden. Verwenden Sie zum Anfassen des Zubehörs und der Töpfe •... -
Seite 4: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS • Nehmen Sie keine technischen Änderungen am Gerät vor. WARNUNG! Brand- und • Die Lüftungsöffnungen dürfen nicht abgedeckt Stromschlaggefahr. werden. • Lassen Sie das Gerät bei Betrieb nicht • Alle elektrischen Anschlüsse sind von einem unbeaufsichtigt. geprüften Elektriker vorzunehmen. •... -
Seite 5: Backofenbeleuchtung
REINIGUNG UND PFLEGE • Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie diese WARNUNG! Verletzungs-, nicht für die Raumbeleuchtung. Brandgefahr sowie Risiko von • Trennen Sie das Gerät von der Schäden am Gerät. Stromversorgung, bevor Sie die Lampe austauschen. -
Seite 6: Gerätebeschreibung

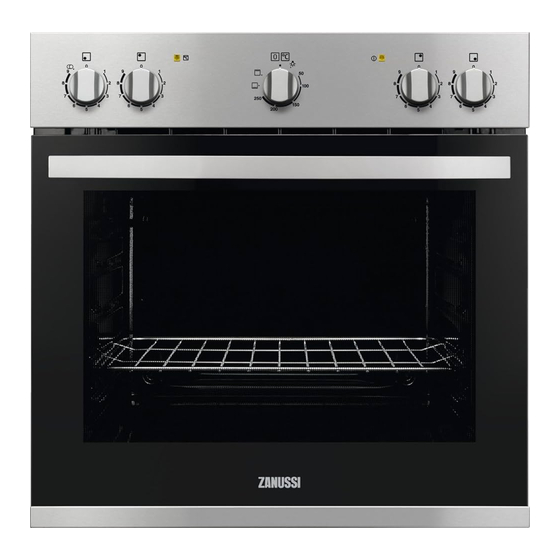

GERÄTEBESCHREIBUNG GESAMTANSICHT Bedienfeld Kochfeld-Einstellknöpfe Temperaturanzeige/-symbol Backofen-Einstellknopf und Temperaturwahlknopf Betriebskontrolllampe/-symbol Lüftungsöffnungen für das Kühlgebläse Backofenbeleuchtung Einschubebenen ZUBEHÖR • Backblech Für Kuchen und Plätzchen. • Kombirost Für Kochgeschirr, Kuchenformen, Braten. VOR DER ERSTEN INBETRIEBNAHME VORHEIZEN WARNUNG! Siehe Kapitel Heizen Sie das leere Gerät vor der ersten Sicherheitshinweise. -
Seite 7: Kochzonen-Einstellknöpfe
3. Drehen Sie zum Ausschalten des Geräts den Backofen-Einstellknopf und den Temperaturwahlknopf in die Position Aus. OFENFUNKTIONEN Ofenfunktion Anwendung Stellung Aus Das Gerät ist ausgeschaltet. Backofenbe- Zum Einschalten der Backofenlampe, wenn keine Garfunktion leuchtung eingeschaltet ist. 50...250 Ober-/Unterhitze Pour cuire et rôtir des aliments sur un seul niveau. Unterhitze Zum Backen von Kuchen mit knusprigen Böden und zum Ein- kochen von Lebensmitteln. -
Seite 8: Sicherheitsthermostat
Backblech : Schieben Sie das Backblech zwischen die Führungsschienen der Einhängegitter. ZUSATZFUNKTIONEN KÜHLGEBLÄSE Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat Wenn der Backofen in Betrieb ist, wird das ausgestattet, der die Stromzufuhr unterbrechen Kühlgebläse automatisch eingeschaltet, um die kann. -
Seite 9: Back- Und Brattabelle
GARZEITEN Gardauer usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am Die Garzeiten hängen von der Art des Garguts, besten geeignet sind. seiner Konsistenz und der Menge ab. Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen (Garstufe, BACK- UND BRATTABELLE Kuchen Ober-/Unterhitze... - Seite 10 Ober-/Unterhitze Gargut Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Törtchen 45 - 70 In einer Kuchen- form (20 cm) Englischer 1 oder 2 40 - 55 Links + rechts, Sandwichku- Kuchenform, 20 chen à la Victo- 1) Backofen 10 Min. vorheizen. Brot und Pizza Ober-/Unterhitze Gargut...
- Seite 11 Ober-/Unterhitze Gargut Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Quiche 40 - 50 In einer Auflauf- form Lasagne 25 - 40 In einer Auflauf- form Cannelloni 25 - 40 In einer Auflauf- form Yorkshirepud- 20 - 30 6 Puddingfor- ding 1) Backofen 10 Min. vorheizen. Fleisch Ober-/Unterhitze Gargut...
-
Seite 12: Reinigung Und Pflege
Ober-/Unterhitze Gargut Dauer (Min.) Bemerkungen Temperatur (°C) Ebene Pute 210 - 240 Ganz auf einem tiefen Blech Ente 120 - 150 Ganz auf einem tiefen Blech Gans 150 - 200 Ganz auf einem tiefen Blech Hasenbraten 60 - 80 Zerlegt Hase 150 - 200 Zerlegt... -
Seite 13: Geräte Mit Edelstahl- Oder Aluminiumfront
GERÄTE MIT EDELSTAHL- ODER 2. Heben Sie die Hebel der beiden Scharniere an, ALUMINIUMFRONT: und klappen Sie sie nach vorn. Reinigen Sie die Backofentür nur mit einem feuchten Tuch oder Schwamm und trocknen Sie sie mit einem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. -
Seite 14: Austauschen Der Lampe
Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch. Der bedruckte Bereich muss zur Innenseite der Tür zeigen. Vergewissern Sie sich nach der Montage, dass sich der Glasscheibenrahmen an den bedruckten Bereichen nicht rau anfühlt. Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen. -
Seite 15: Montage
WAS TUN, WENN ... Störung Mögliche Ursache Abhilfe Die Kochzonen funktionieren Beachten Sie die Gebrauchsanleitung des Einbaukochfelds. nicht. Der Backofen heizt nicht. Der Backofen ist ausgeschal- Schalten Sie den Backofen tet. ein. Der Backofen heizt nicht. Die Sicherung ist durchge- Vergewissern Sie sich, dass brannt. - Seite 16 ELEKTRISCHER ANSCHLUSS Bevor Sie das Gerät einbauen, montieren Sie das entsprechende Kochfeld aus der Tabelle. Der Hersteller haftet nicht für Schäden, die aufgrund der Maximale Leistung Nichtbeachtung der in den Sicherheitshinweisen beschriebenen Sicherheitsvorkehrungen entstehen. ZEE 6041 7000 W Das Gerät wird ohne Netzstecker und Netzkabel ZEV 6040 6000 W geliefert.
-
Seite 17: Energie Sparen
1 2 3 4 5 400V 2N~ 1 2 3 4 5 400V 3N~ L1 L2 L3 ENERGIEEFFIZIENZ PRODUKTDATENBLATT UND INFORMATIONEN GEMÄSS EU 65-66/2014 Herstellername Zanussi Modellidentifikation ZOU10311XU Energieeffizienzindex 105.1 Energieeffizienzklasse Energieverbrauch bei Standardbeladung, Ober-/Unterhitze 0.83 kWh/Programm Anzahl der Garräume Wärmequelle Strom Fassungsvermögen... - Seite 18 Warmhalten von Speisen Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. UMWELTTIPPS mit diesem Symbol nicht mit dem Hausmüll. Recyceln Sie Materialien mit dem Symbol Bringen Sie das Gerät zu Ihrer örtlichen Entsorgen Sie die Verpackung in den Sammelstelle oder wenden Sie sich an Ihr entsprechenden Recyclingbehältern.
- Seite 20 WWW.ZANUSSI.COM/SHOP...
