befestigt werden, dass sie nicht ohne Werkzeug
entfernt werden können.
Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die Steckdose.
Stellen Sie sicher, dass der Netzstecker nach
der Montage noch zugänglich ist.
Falls die Steckdose lose ist, schließen Sie den
Netzstecker nicht an.
Ziehen Sie nicht am Netzkabel, wenn Sie das
Gerät von der Stromversorgung trennen
möchten. Ziehen Sie stets am Netzstecker.
Verwenden Sie nur geeignete
Trenneinrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen müssen aus
dem Halter entfernt werden können),
Fehlerstromschutzschalter und Schütze.
Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der Sie das
Gerät allpolig von der Stromversorgung trennen
können. Die Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von mindestens 3 mm
ausgeführt sein.
Das Gerät wird ohne Netzstecker und Netzkabel
geliefert.
Der Anschluss für das Kochfeld befindet sich
oben auf dem Backofengehäuse. Das Kochfeld
verfügt über Anschlusskabel für die Kochzonen
und ein Erdungskabel. Die Kabel haben
Anschlussstecker. Stecken Sie die Stecker in
die entsprechende Buchse des Backofens, um
das Kochfeld mit dem Backofen zu verbinden.
Die Stecker und Buchsen sind so ausgelegt,
dass keine falschen Anschlüsse vorgenommen
werden können.
Bei anderen Netzspannungen sind die
Steckbrücken der Klemmleiste umzusetzen (siehe
Anschlussdiagramm unten). Schließen Sie das
Erdungskabel an die Klemme an. Befestigen Sie
das Anschlusskabel mit einer Verbindungsklemme,
nachdem Sie es an der Klemmleiste angeschlossen
haben.

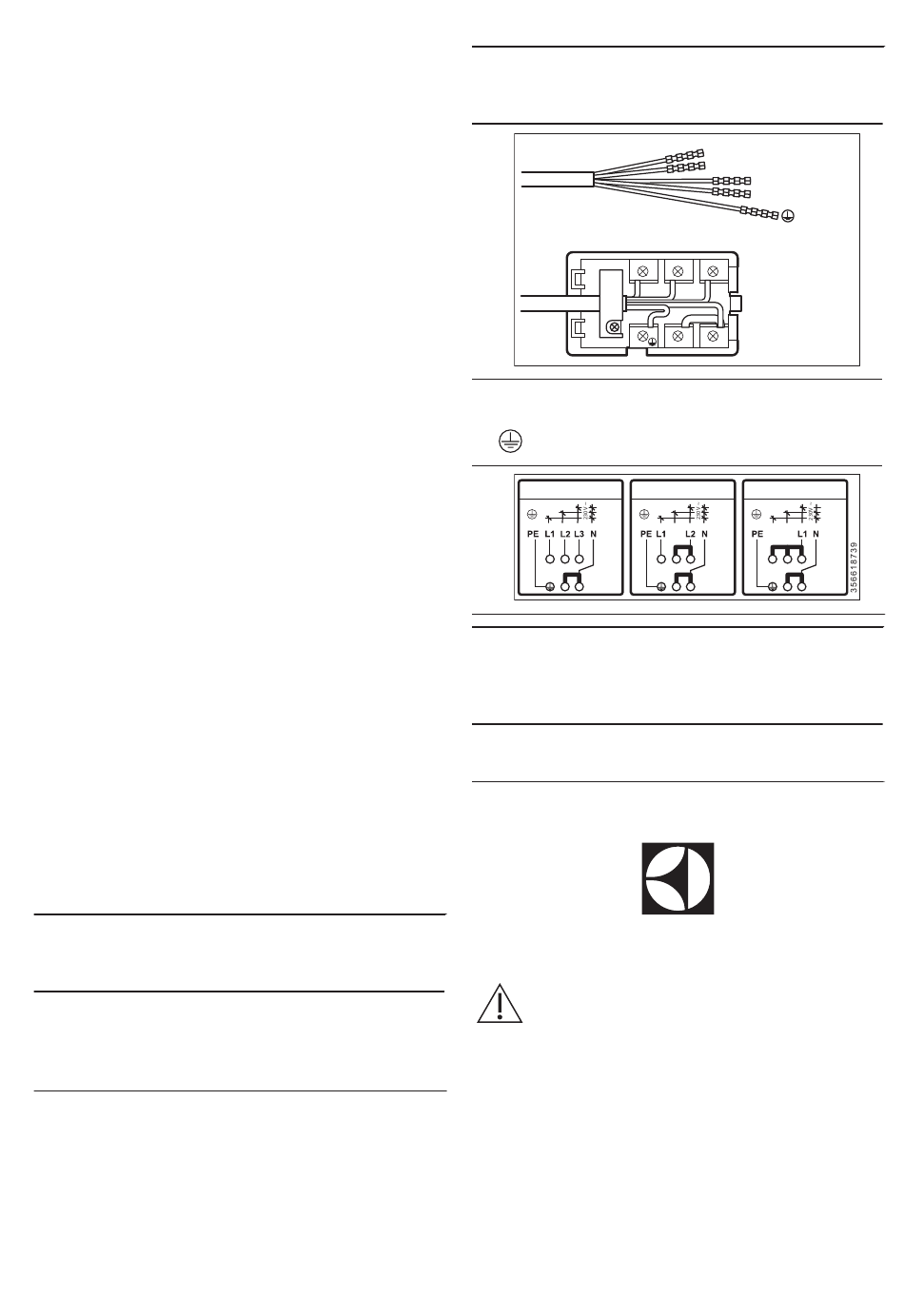

Anschluss an die Klemmleiste
Das Gerät ist mit einer 6-poligen Klemmleiste
ausgestattet. Die Steckbrücken sind für einen
Dreiphasen-Betrieb mit 400 V und Nullleiter
eingerichtet.
Anschluss an die Klemmleiste
L 1 – 2 – 3 = Phasenleiter
N 4 = Nullleiter
= Erdungskabel
3N ~
1
2
3
5
4
Einsetzbare Kabeltypen für Einbau oder Aus-
tausch in Europa:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F,
H05 V2V2-F (T90), H05 BB-F
Näheres zum Kabelquerschnitt siehe
Gesamtleistung auf dem Typenschild.
GEBRAUCH
WARNUNG! Verletzungs-,
Verbrennungs-, Stromschlag- oder
Explosionsgefahr.
Dieses Gerät ist ausschließlich zur Verwendung
im Haushalt bestimmt.
Nehmen Sie keine technischen Änderungen am
Gerät vor.
Die Lüftungsöffnungen dürfen nicht abgedeckt
werden.
Lassen Sie das Gerät bei Betrieb nicht
unbeaufsichtigt.
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
1
2
3
4
2N ~
230V ~
1
2
3
1
2
3
5
4
5
4
5
