Seite 1
DE Benutzerinformation | Backofen ZOUKF0X2 zanussi.com\register...
Seite 2
BESUCHEN SIE UNSERE WEBSITE, UM: Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.zanussi.com/support Änderungen vorbehalten. INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE................2 2. SICHERHEITSANWEISUNGEN..............4 3. MONTAGE...................... 8 4. GERÄTEBESCHREIBUNG................9 5. BEDIENFELD....................9 6. VOR DER ERSTEN VERWENDUNG............10 7. TÄGLICHER GEBRAUCH................10 8.
Seite 3
ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät. • Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
Seite 4
• Zur Vermeidung von möglichen Gefahren muss das Bedienfeld so an den Backofen angeschlossen werden, dass die Farben der Anschlüsse übereinstimmen. • Die Mittel zum Trennen müssen gemäß den Verdrahtungsregeln in die feste Verkabelung integriert werden. • WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
Seite 5
• Einige Teile des Geräts sind • Das Gerät muss geerdet sein. stromführend. Das Küchenmöbel muss • Stellen Sie sicher, dass die Daten auf dem auf allen Seiten mit dem Gerät Typenschild mit den elektrischen abschließen, um einen Kontakt mit Nennwerten der Netzspannung stromführenden Teilen zu vermeiden.
Seite 6
Backofenschranks. Das Kochfeld verfügt Für den Kabelabschnitt siehe die über Anschlussleitungen für die Gesamtleistung auf dem Typenschild. Kochzonen und das Erdungskabel. Die 2.3 Gebrauch Leitungen haben Steckverbinder. Verbinden Sie die Stecker mit der entsprechenden Buchse am Backofen, um WARNUNG! das Kochfeld mit dem Backofen zu Verletzungs-, Verbrennungs-, verbinden.
Seite 7
2.5 Innenbeleuchtung – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen. WARNUNG! – Gehen Sie beim Herausnehmen oder Stromschlaggefahr. Einsetzen des Zubehörs sorgfältig vor. • Verfärbungen der Emaille- oder • Bezüglich der Lampe(n) in diesem Gerät Edelstahlbeschichtung haben keine und separat verkaufter Ersatzlampen: Auswirkung auf die Leistung des Geräts.
Seite 8
3. MONTAGE 3.1 Montage WARNUNG! Siehe Kapitel Sicherheitshinweise. (*mm) min. 550 min. 560 3.2 Befestigung des Ofens am Möbel DEUTSCH...
Seite 9

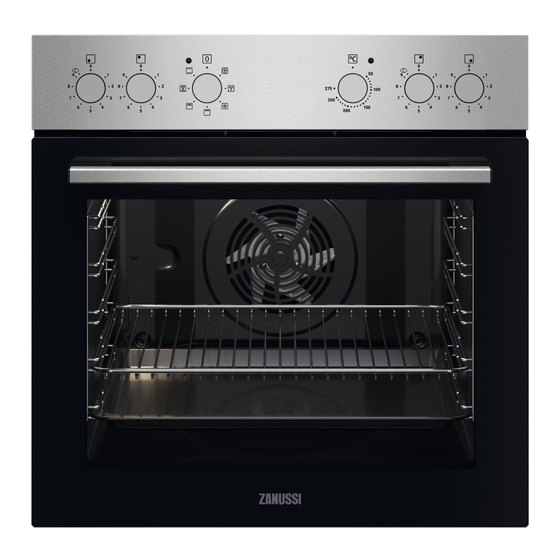

4. GERÄTEBESCHREIBUNG 4.1 Gesamtansicht Bedienfeld Betriebskontrolllampe/-symbol Einstellknopf für die Ofenfunktionen Einstellknopf (für die Temperatur) Temperaturanzeige / -symbol Kochfeld-Einstellknöpfe Heizelement Lampe Ventilator Garraumvertiefung - Behälter für Aqua- Reinigungsfunktion Einschubschienen, herausnehmbar Einschubebenen 4.2 Zubehör • Backblech Für Kuchen und Plätzchen. • Kombirost Für Kochgeschirr, Kuchenformen, Braten.
Seite 10
5.4 Versenkbare Knöpfe 2. Drehen Sie den Knopf langsam auf das Symbol , bis Sie ein Klicken hören. Die Drücken Sie zum Benutzen des Geräts den beiden Kochzonen sind eingeschaltet. Knopf. Der Knopf kommt dann heraus. 3. Informationen zum Einstellen der erforderlichen Kochstufe finden Sie unter „Kochstufen“.
Seite 11
7.2 Ofenfunktionen Ofenfunktion Gerät Ofenfunktion Gerät Zum Grillen dünner Lebensmittel in größeren Mengen und zum Der Backofen ist ausgeschaltet. Toasten von Brot. Schnelles Grillen Zum Backen von Pizza. Für ein Aus-Position intensives Überbacken und ei‐ Zum Backen auf bis zu drei Ein‐ nen knusprigen Boden.
Seite 12
Kombirost: Schieben Sie den Rost zwischen die Führungs‐ schienen der Einhängegitter mit den Füßen nach unten zeigend. Backblech: Schieben Sie das Backblech zwischen die Füh‐ rungsstäbe der Einhängegitter. 9. ZUSATZFUNKTIONEN 9.1 Kühlgebläse gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Wenn das Gerät in Betrieb ist, schaltet sich Sicherheitsthermostat ausgestattet, der die das Kühlgebläse automatisch ein, um die...
Seite 13
Wenn Sie zwei Backbleche gleichzeitig Garzeitdauer verwenden, lassen Sie eine Zwischenebene Die Kochzeiten hängen von der frei. Lebensmittelart, ihrer Konsistenz und ihrem Volumen ab. Garen von Fleisch und Fisch Lassen Sie das Fleisch vor dem Tranchieren Überwachen Sie zunächst die Leistung, wenn ca.
Seite 14
(°C) (Min.) Englischer Sandwich‐ Backform auf Kombirost 35 - 50 kuchen à la Victoria Fisch, pochiert, 0,3 kg Backblech oder tiefes Blech 35 - 45 Fisch, ganz, 0,2 kg Backblech oder tiefes Blech 25 - 35 Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 30 - 40 Fleisch, pochiert, 0,25 Backblech oder tiefes Blech...
Seite 15
( °C) (Min) Apfelku‐ Ober- / Unter‐ Kombirost 70 - 90 chen, 2 hitze Formen à Ø 20 cm Apfelku‐ Heißluft Kombirost 70 - 90 chen, 2 Formen à Ø 20 cm Fettfreier Ober- / Unter‐ Kombirost 40 - 50 Backofen für 10 Min Biskuit, Ku‐...
Seite 16
11.1 Hinweise zur Reinigung Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen und überprüfen Sie die Türdichtung um den Garraumrahmen. Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung. Reinigungsmittel Reinigen Sie Flecken mit einem milden Reinigungsmittel. Reinigen Sie den Garraum nach jedem Gebrauch.
Seite 17
Schritt 2 Schritt 5 Schalten Sie den Backofen aus. Stellen Sie folgende Funktion ein: Schritt 6 Warten Sie, bis der Backofen kalt ist. Schritt 3 Stellen Sie die Temperatur auf 90 °C Trocknen Sie den Garraum mit einem ein. weichen Tuch ab. Schritt 4 Lassen Sie den Backofen 30 Min.
Seite 18
Schritt 5 Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drü‐ cken Sie sie nach innen, um den Klippver‐ schluss zu lösen. Schritt 6 Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen. Schritt 7 Halten Sie die Oberkante der Türglasscheibe fest und ziehen Sie sie vorsichtig heraus.
Seite 19
13. ENERGIEEFFIZIENZ 13.1 Produktinformation und Produktinformationsblatt gemäß den EU- Verordnungen zu Umweltdesign und Energiekennzeichnung Name des Lieferanten Zanussi Modellbezeichnung ZOUKF0X2 949723466 Energieeffizienzindex 95.3 Energieeffizienzklasse Energieverbrauch mit einer Standardbeladung, konventioneller Mo‐ 0.93kWh/Programm Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.81kWh/Programm DEUTSCH...
Seite 20
Anzahl der Garräume Wärmequelle Strom Volumen Art des Backofens Untereinbau-Backofen Masse 26.4kg IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung. 13.2 Energiesparen Garen mit Heißluft Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.
Seite 21
werden, die nicht vom Altgerät umschlossen drei Altgeräte pro Geräteart beschränkt sind. Das gleiche gilt für Lampen, die werden. zerstörungsfrei aus dem Altgerät entnommen Ort der Abgabe ist auch der private Haushalt, werden können. Der Endnutzer ist zudem wenn das neue Elektro- oder Elektronikgerät selbst dafür verantwortlich, dorthin geliefert wird;...
Seite 22
Elektro- oder Elektronikgerätes abhängig Containerplätzen oder zugelassenen gemacht werden. Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Die Rücknahme von Elektro- und Gemeindeverwaltung. Elektronikgeräten kann auch auf DEUTSCH...
