V1.3/Hu
Abbildungen und Beschreibung sowie Abmessungen und technische Daten entsprechen den Gegebenheiten oder Absichten im Zeitpunkt des
Druckes dieses Prospekts. Änderungen jeder Art, insbesondere soweit sie sich aus technischem Fortschritt, wirtschaftlicherer Ausführung oder
ähnlichem ergeben, bleiben vorbehalten. Die externe Verschaltung des Geräts erfolgt in Eigenverantwortung.

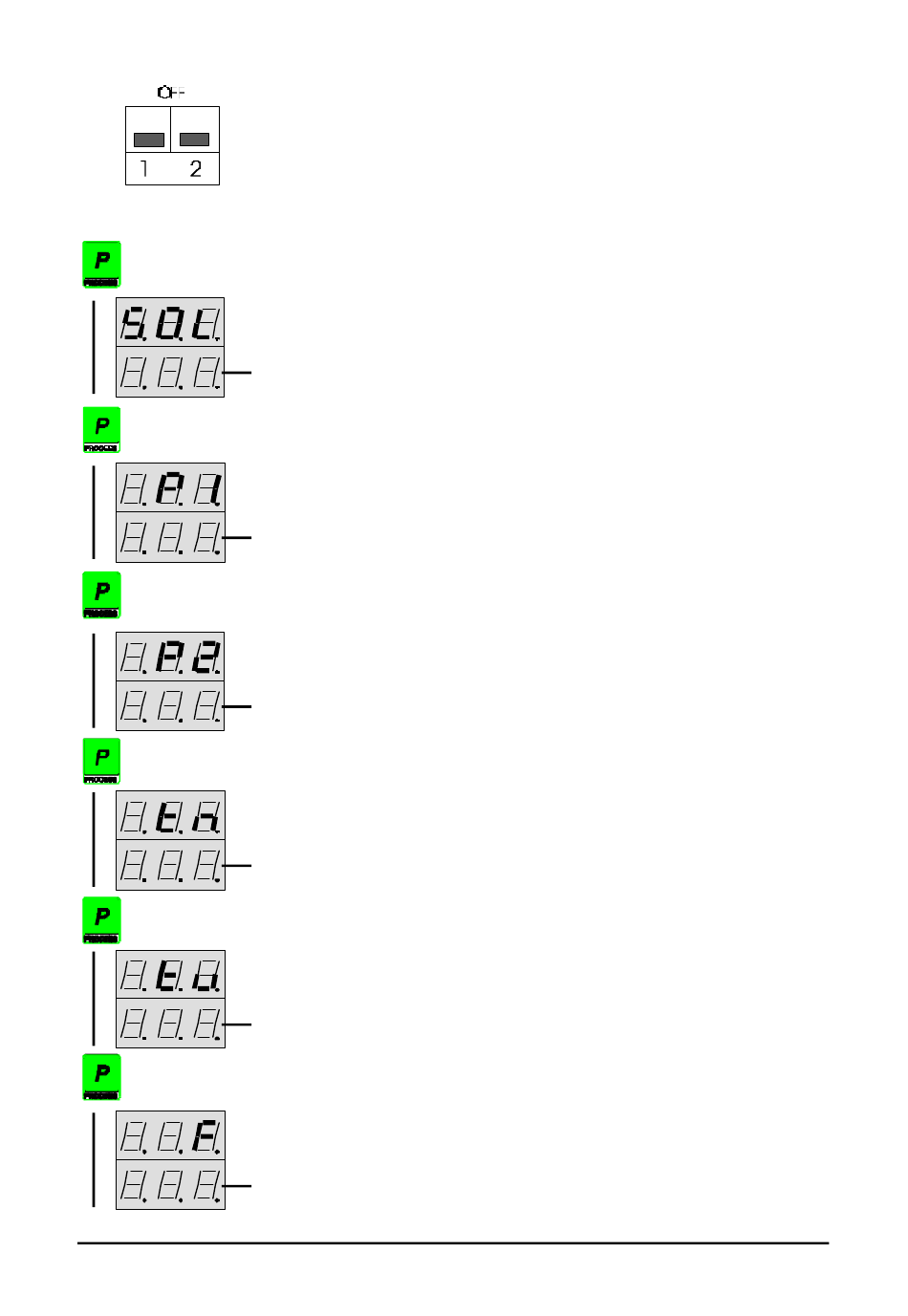

3.3.4 Betriebsart D:
Konfiguration
Parametereinstellung
beim PID-Algorithmus
Sollwert "SOL"
Einstellbereich: von Bereichsanfang
(z. B. 0 °C) bis Bereichsende
(z. B. 250 °C)
Proportionalverstärkung
"P1" Heizung
Einstellbereich: 1 ... 200
Proportionalverstärkung
"P2" Kühlung
Einstellbereich: 1 ... 200
Nachstellzeit "Tn"
Einstellbereich: 0 ... 999 Sekunden
Vorhaltezeit "Tv"
Einstellbereich: 0 ... 999 Sekunden
Wert "0" = ohne D-Glied
Schaltfrequenz "F"
Einstellbereich:
2 ... 500 Schaltungen/Minute
- 8 -
3.3.4 Mode D:
Configuration
Parameter adjustment for
PID-algorithm
Rated Value "SOL"
Adjustment range: from low range
limit (e.g. 0 °C) to high range limit
(e.g. 250 °C)
Proportional gain "P1"
Heating
Adjustment range: 1 ... 200
Proportional gain "P2"
Colling
Adjustment range: 1 ... 200
Integral action time "Tn"
Adjustment range: 0 ... 999 seconds
Differential time "Tv"
Adjustment range: 0 ... 999 seconds
Value "0" = without differential part
Switching frequency "F"
Adjustment range:
2 ... 500 operations/minute
20.11.95
