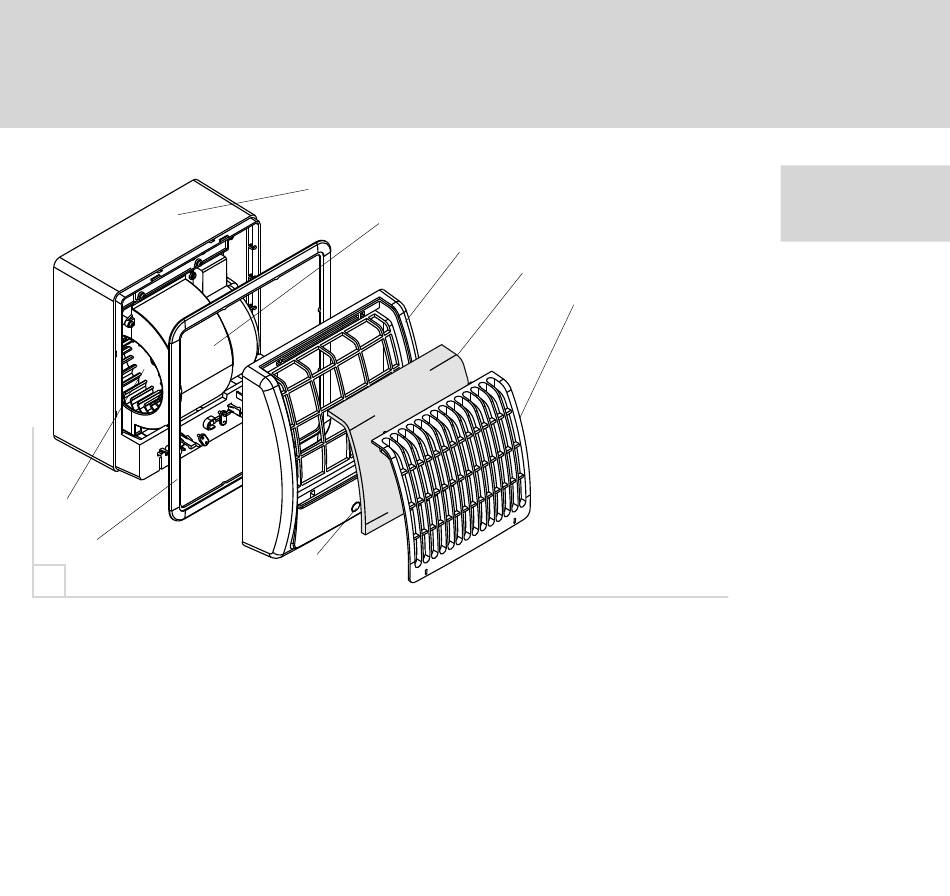

Der Ventilator CF (Abb. 1) besteht aus dem Gehäuse (1) in dem der Elektromotor mit
dem Laufrad (6) befestigt ist. Das Laufrad (6) befindet sich im Spiralgehäuse (7). Der
Rahmen (5) rastet auf das Gehäuse (1) ein und dient als Anschlag bei der
Unterputzmontage des Ventilators.
Am Gehäuse ist auch ein abnehmbarer Deckel (2) mit einem darauf befestigten Gitter
(4) angebracht.
In den freien Raum zwischen Deckel und Gitter wird ein Filter (3) eingesetzt.
Die Rückschlagklappe ist im Ausblasstutzen auf der Rückseite des Ventilators montiert.
Die Anzeigelampe (8) zeigt an, dass der Ventilator in Betrieb ist.
7
1
7
2
8
3
4
1: Gehäuse
2: abnehmbarer Deckel
3: Filter
4: Gitter
5: dekorativer Rahmen
6: Laufrad
7: Spiralgehäuse
8: Anzeigelampe
