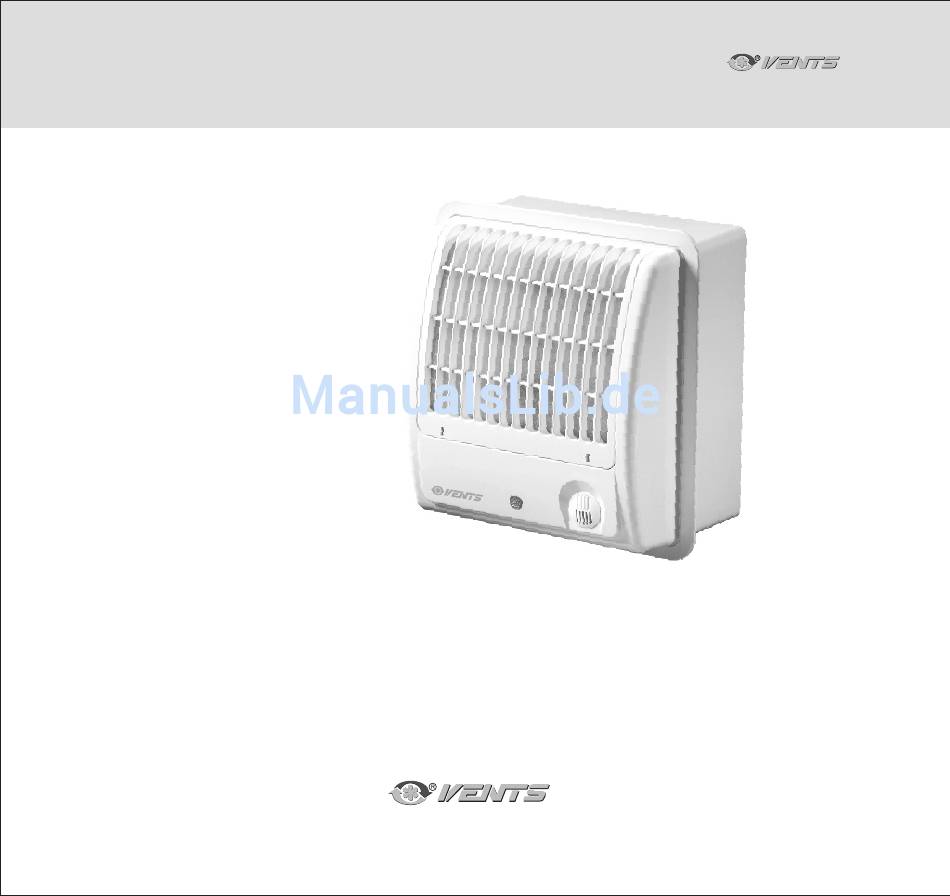

- Seite 1 Betriebsanleitung 2011...
-
Seite 2: Inhaltsverzeichnis
Zweckbestimmung s. 3 INHALT Lieferumfang s. 3 Technische Grunddaten s. 3 Beispiel der Zeichenerklärung s. 4 Sicherheitsvorschriften s. 5 Bauart der Lüfter s. 7 Montage- und Betriebsvorbereitung s. 8 Montagemöglichkeiten s. 8 Montagereihenfolge s. 10 Elektrischer Anschluss des Lüfters s. 12 Elektrische Schaltpläne s. -
Seite 3: Zweckbestimmung

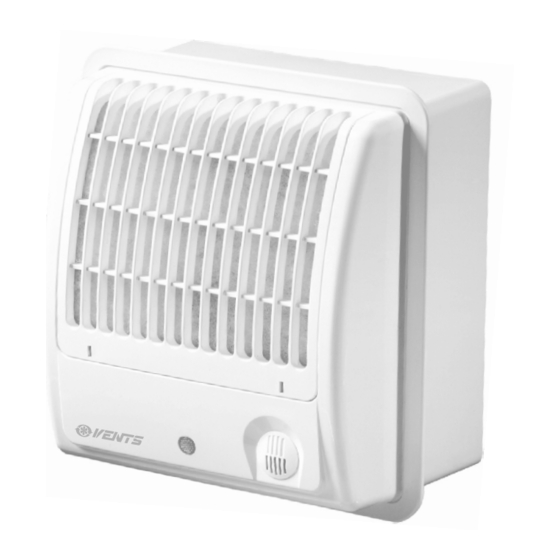

Der Radiallüfter VENTS CF, im weiterem der Lüfter, ist der Abluftventilator zur ZWECK- Entlüftung der Wohnräumlichkeiten, Büros, Geschäfte, Küchen, Badezimmer und BESTIMMUNG andere Wohn- und Geschäftsgebäuden die in Winterzeit geheizt sind. Der Lüfter ist für Decken- und Wandmontage ausgelegt. Die Förderluft darf Staub und sonstige Festfremdstoffe sowie klebrige Stoffe und Faserstoffe mehr als 100 mg/m nicht enthalten. -
Seite 4: Beispiel Der Zeichenerklärung
- Hochleistungsmotor TH - Nachlaufschalter und Feuchtigkeitssensor 12 - Niederspannungsmotor 12V/ 50Hz TP - Nachlaufschalter und Bewegungssensor Beispiel der Zeichenerklärung: VENTS CF 100 VTH turbo - Kleinventilator der Reihe CF, mit dem Kunststofffilter, Flanschdurchmesser 100 mm, Bewegungssensor, dem einstufigen Hochleistungsmotor. -
Seite 5: Sicherheitsvorschriften
Schutzgrad gegen Zugang zu gefährlichen Teilen und Typ des Wasserschutzes: SICHERHEITS- - IP 24 für Lüftermodelle mit dem Kunststofffilter; VORSCHRIFTEN - IP 34 für Lüftermodelle mit Aluminiumfilter. Alle Anschließen-, Einstellung-, Wartung- und Reparaturarbeiten des Geräts sind nur im entspannten Zustand gestattet. Zur Wartung bzw. - Seite 6 Maßnahmen zu treffen, damit Rauch, Kohlenoxidgase und sonstige Brennprodukte in den Raum durch offene Rauchabzüge oder sonstige Brandschutzeinrichtungen nicht gelangen, sowie die Möglichkeit auszuschließen, dass Gasrückflüsse von Geräten mit Gas- oder offener Flamme entstehen. Die Förderluft darf keinen Staub und keine sonstige Festfremdstoffe sowie klebrige Stoffe und Faserstoffe enthalten.
-
Seite 7: Bauart Der Lüfter
7 - Spiralgehäuse, 8 - Betriebsanzeigelampe. Der Lüfter CF (Abb. 1) besteht aus dem Gehäuse 1 mit dem Motor und Laufrad die sich im Innenraum des Lüfters befinden. Das Laufrad 6 ist im Spiralgehäuse 7 montiert. Der Rahmen 5 ist auf das Gehäuse 1 eingeschnappt und funktioniert als eine Sperrvorrichtung bei der Unterputzmontage des Lüfters. -
Seite 8: Montage- Und Betriebsvorbereitung
VENTS CF Lüfter sind für Wand- und Deckenmontage geeignet. MONTAGE- UND Die unterschiedlichen Montagemöglichkeiten sind auf Abb. 2-7 gezeigt. BETRIEBSVOR- Bei der Aufputz-Wandmontage (Abb. 2) ist der Lüfter an Wand durch die BEREITUNG selbstschneidenden Schrauben befestigt. Die Schrauben sind im Lieferumfang enthalten. - Seite 9 Wand- Unterputzmontage Montagewinkeln Wand- Unterputzmontage Montageschaum Unterputzmontage in eine Rücklage...
-
Seite 10: Montagereihenfolge
Deckenmontage mit Montagewinkeln Deckenmontage in eine vormontierte Rücklage MONTAGE- REIHENFOLGE... -
Seite 12: Elektrischer Anschluss Des Lüfters
Das Anschließen erfolgt durch einen in die Festkabelleitung eingebauten Schalter. Der ELEKTRISCHER Kontaktabstand an allen Polen muss mindestens 3 mm betragen. ANSCHLUSS Montage und Anschlussvariante der Lüfter siehe Abb. 13-31 und Schemas 1-6. DES LÜFTERS Zum Anschließen des einstufigen Lüfters an das Stromnetz: - die Stromzuführungskabel durch die Öffnung im Hinterteil des Gehäuses durchziehen oder ein Loch im Gehäusedeckel in Falle des seitlichen Kabelanschlusses ausschneiden (Abb. -
Seite 14: Elektrische Schaltpläne
Schaltplan des Lüfters zur externen Steckdose. ELEKTRISCHE SCHALTPLÄNE М В М S - Lichtschalter C - Beleuchtungslampe B - Verteilerkasten M - Lüfter E - externe Steckdose Schaltplan 1... - Seite 15 Schaltplan des Lüfters mit eingebautem Schalter. М В B - Verteilerkasten М M - Lüfter C - Beleuchtungslampe Schaltplan 2 S - Lichtschalter...
- Seite 16 Schaltplan des Lüfters ohne eingebauten Schalter durch externen Schalter. М В м м М B - Verteilerkasten M - Lüfter C - Beleuchtungslampe S - Lichtschalter Schaltplan 3 Sm - externer Schalter...
- Seite 17 В Sм P3-1-300...
- Seite 18 Schaltplan des dreistufigen Lüfters mit externem Drehzahlschalter P3-1-300. В М Sм Sм B - Verteilerkasten M - Lüfter C - Beleuchtungslampe S - Lichtschalter Sm - externer Drehzahlschalter P3-1-300 (auf Auftrag erhältlich) Schaltplan 4...
- Seite 19 Die Lüfter mit dem Nachlaufschalter schalten automatisch ab nach dem vorgegebenen Zeitraum einstellbar zwischen 2 und 30 Minuten mittels Drehung des Potentiometers "T" im Urzeigersinn zur Erhöhung oder entgegen dem Uhrzeigersinn zur Reduzierung der Abschaltzeit (Abb. 27). Die Lüfter mit dem Nachlaufschalter und dem Feuchtigkeitssensor schalten automatisch an wenn die Luftfeuchtigkeit in Raum einen vorgegebenen Wert erreicht.
- Seite 20 Schaltplan des Lüfters mit dem Nachlaufschalter/ Nachlaufschalter und Feuchtigkeitssensor in Parallelschaltung mit der Beleuchtungslampe durch einen Schalter. Nach der Lichtabschaltung im Raum funktioniert der Lüfter noch weiter innerhalb des vorgegebenen Zeitraums. DECKENMONTAGE М В B - Verteilerkasten М M - Lüfter C - Beleuchtungslampe Schaltplan 5 S - Lichtschalter...
- Seite 21 Die Lüfter mit dem Nachlaufschalter und dem Bewegungssensor schalten automatisch an bei der Bewegungsfeststellung im Umkreis von 1 m bis 4 m und dem horizontalen Blickwinkel 100º. Die Lüfter schalten automatisch ab dem nach dem vorgegebenen Zeitraum einstellbar zwischen 2 und 30 Minuten mittels Drehung des Potentiometers "T"...
- Seite 22 Schaltplan des Lüfters mit dem Nachlaufschalter und Bewegungssensor. М В М B - Verteilerkasten M - Lüfter C - Beleuchtungslampe Schaltplan 6 S - Lichtschalter...
-
Seite 23: Wartung
Wartung und Reparaturen sind nur im abgeschalteten Zustand zugelassen. WARTUNG Die Wartung besteht in der regelmäßigen Reinigung der Oberfläche vom Staub und Schmutz beim abgeschalteten Lüfter. Der Kunststofffilter bedürft einer sorgfältigen Reinigung je nach Bedarf, zumindest einmal in 6 Monate. Zur Reinigung des Aluminiumfilters: - den Deckel mit dem Filter herausziehen (Abb. -
Seite 25: Herstellergarantie
Beim Kauf dieses Geräts akzeptiert der Käufer die folgenden Garantiebedingungen: HERSTELLER- GARANTIE Der Hersteller garantiert einen normalen Betrieb des Lüfters innerhalb von 60 Monaten nach seinem Verkauf durch das Einzelhandelsnetz unter der Voraussetzung, dass die Beförderungs-, Lagerungs-, Montage- und Betriebsregeln erfüllt werden. Die Garantie gilt nur mit dieser Betriebsanleitung, das Vermerk über das Herstellungsdatum und der Verkaufsbestätigung. -
Seite 26: Verzicht Auf Die Haftung Für Begleitverluste
VERZICHT AUF DIE HAFTUNG FÜR BEGLEITVERLUSTE Der Hersteller haftet nicht für Gesundheits- oder Ausrüstungsschäden infolge Verletzungen der Forderungen dieser Anleitung sowie einer nicht bestimmungsmäßigen Nutzung des Geräts oder bei einer groben Einmischung. Der indirekte Schaden (zum Beispiel Umpositionieren oder Anschließen des Geräts, direkte oder indirekte Verluste etc.) im Zusammenhang mit dem Austausch des Geräts wird nicht ersetzt. -
Seite 27: Abnahmezeugnis
ABNAHMEZEUGNIS Turbo Der Lüfter ist als betriebsfähig anerkannt. Zeichen des Abnehmers Herstellungsdatum Verkauft von (Bezeichnung und Stempel des Verkäufers) Verkaufsdatum GARANTIESCHEIN V18DE-02...
