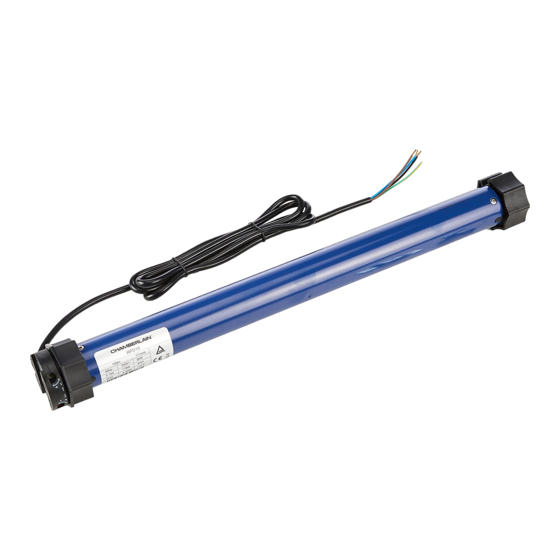

Chamberlain RPD10ER Bedienungsanleitung
Rohrmotor mit elektronischen endlagen und funk; automatisches öffnen und schließen von rollladen
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
de
fr
en
nl
114A5405B
Rohrmotor mit elektronischen Endlagen und Funk
Automatisches Öffnen und Schließen von Rollladen
Ouvre et ferme automatiquement les volets roulants
Tubular motor with electronic end limits and radio
Buismotor met elektronische eindlimieten en radio
Voor het automatisch openen en sluiten van rolluiken
Raum / Chambre / Location / Kamer
RPD10ER
RPD15ER
RPD25ER
RPD40ER
Chamberlain GmbH
Saar-Lor-Lux-Str. 19
66115 Saarbrücken
WEEE-Reg.Nr. DE66256568
www.chamberlain.eu
info@chamberlain.com
RPD10ER - RPD15ER - RPD25ER - RPD40ER
Moteur tubulaire radio avec réglage électrique
RPD10ER - RPD15ER - RPD25ER - RPD40ER
RPD10ER - RPD15ER - RPD25ER - RPD40ER
Automatically Opens and Closes Shutters
RPD10ER - RPD15ER - RPD25ER - RPD40ER
Germany
2020, all rights reserved
Inhaltsverzeichnis
Verwandte Anleitungen für Chamberlain RPD10ER
Inhaltszusammenfassung für Chamberlain RPD10ER
- Seite 1 Rohrmotor mit elektronischen Endlagen und Funk RPD10ER - RPD15ER - RPD25ER - RPD40ER Automatisches Öffnen und Schließen von Rollladen Moteur tubulaire radio avec réglage électrique RPD10ER - RPD15ER - RPD25ER - RPD40ER Ouvre et ferme automatiquement les volets roulants Tubular motor with electronic end limits and radio...
- Seite 2 WICHTIGE SICHERHEITSHINWEISE - BITTE SORGFÄLTIG LESEN UND AUFBEWAHREN Achtung! Nichtbeachten kann zu ernsthaften Verletzungen Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen führen. Sicherheitshinweise der EN 60335-2-97 beachten. verwendet werden, die von der Firma Chamberlain freigegeben sind. Arbeiten an der Elektroinstallation dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
-
Seite 3: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Die Rohrantriebe der Typen RPD10ER - RPD40ER sind ausschließlich für den Betrieb von Rollladen- und Sonnenschutzanlagen bestimmt. Sie dienen zum Öffnen und Schliessen dieser Anlagen und ersetzen somit die Person, die die Anlage bedient. Rohrantriebe dürfen daher nur in einwandfrei funktionierende Rollladen- und Sonnenschutzanlagen installiert werden. -
Seite 4: Korrekte Installation
Je nach den speziellen Anforderungen für linksseitigen Den Motor (1) ganz in die Welle schieben. Der Endschalter (a) oder rechtsseitigen (b) Betrieb vorgehen. arbeitet nur bei vollständig eingeschobenem Antrieb.Achten Sie darauf, daß der Adapterring ganz eingeschoben ist. Keine Gewalt anwenden, nicht dagegenschlagen. Den Rohrmotor nicht durch Bohren beschädigen! Abb. -
Seite 5: Anschluss Rolladenantrieb
ANSCHLUSS ROLLADENANTRIEB Arbeiten an der Elektroinstallation dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Sicherung AUS Alle geltenden Normen und Vorschriften für die Abb. 9 Elektroinstallation sind zu befolgen. braun Beim Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile unter gefährlicher elektrischer Spannung. Netz blau 220V / 50Hz... -
Seite 6: Rollladenpanzer Mit Der Stahlwelle Verbinden
Rollladenpanzer mittels Rollladenaufhänger mit der Welle ver- bunden wird. Hinweis: Um den Rollladenbehang an der Welle zu befestigen, NUR mittgelieferte kurze Befestigungsschrauben (11) (nicht für RPD10ER) ver- wenden. Bei zu langen Schrauben kommt es zu Beschädigungen an dem Motor. Empfohlene Befestigung des Behangs ist schraublos mittels Federbandaufhänger RZ41 / RZ42 (werden eingehakt). -
Seite 7: Endposition Löschen
Nach der Programmierung der Endpositionen können die Endpositionen nur mittels des Master Handsenders verändert werden. (Master Handse- der = Handsender der als erstes angelernt wurde, näheres siehe abschnitt "Master Handsender"). 8. Endpositionen verändern ╬ Besteht der Bedarf die Position AUF oder ZU anzupassen, so muss die Einstellung der Endpositionen gemäß... -
Seite 8: Einlernen Weiterer Handsender / Handsender Löschen
Der Master Handsender bezeichnet man den ersten Handsender, der am Rollladenantrieb eingelernt wurde. Der ausgelieferte Handsender mit dem Produkt RPD10ER, RPD15ER, RPD25ER und RPD40ER wurde werk- seitig als Master Handsender bereits eingelernt. Besteht die Notwendigkeit einen Masterhandsender neu einzulernen so muss der Speicher des Rollladenantriebs vorher gelöscht werden, dazu... -
Seite 9: Betriebsarten Modus Einstellen
BETRIEBSARTEN MODUS EINSTELLEN Die Antriebe RPD10ER, RPD15ER, RPD25ER und RPD40ER verfügen über folgende Betriebsarten (Werkseinstellung ist Modus 1). 1. Modus 1 Endpositionen, Reversieren bei Erkennung vom Hindernis komplett in der AUF Position. Einstellungen Modus 1: • Drücken Sie die AUF- und ZU-Taste auf dem Handsender gleichzeitig Danach drücken Sie die Stopp Taste 2 x... -
Seite 10: Konformitätserklärung
■ Antrieb läuft nicht: • Checken Sie die Haussicherungen und Spannungsversorgung. • Motor Anschluß korrekt erfolgt? • Handsender am Antrieb eingelernt? • Batterien im Handsender überprüfen. • Der Antrieb wurde zu warm und schaltete ab. Nach ca. 15 - 20 Minuten Abkühlzeit ist der Antrieb wieder einsatzbereit. ■... - Seite 38 Wand- und Kugellager lager für Achtkantwelle 60mm Wallbearing for octagonal tube 60mm RZ98 RPD15, RPD25, RPD40 Support mural 60mm Wandplaat/muursteun 60mm Wandlager Set RPD10ER - 041SHB35 041SHB35 Wall bracket set RPD15ER, RPD25ER, RPD40ER - 041SHB45 Kit palier mural 041SHB45 Wandlagerset...
- Seite 39 Passend für folgende Motoren Suitable for following motors Compatible avec les moteurs suivants Passend voor volgende motoren 1-Kanal Handsender 1-channel remote control RPD10ER, RPD15ER 041ARTX1 Télécommande radio 1 canal RPD25ER, RPD40ER 1 kanaals afstandsbediening 1-Kanal Handsender mit Wandhalterung 1-channel remote control with wall mounting...
- Seite 40 à l’usine, au choix de Chamberlain GmbH. Si, au cours de la pério- Chamberlain GmbH. de de garantie, le produit semble être défectueux, veuillez contacter le Als het produkt, tijdens de garantieperiode, defect lijkt te zijn, wendt magasin qui vous l’avait vendu.
