Airwell AW-CFV09/07-N11 Betriebs Und Installationsanleitung Seite 84

Cavi Elettrici

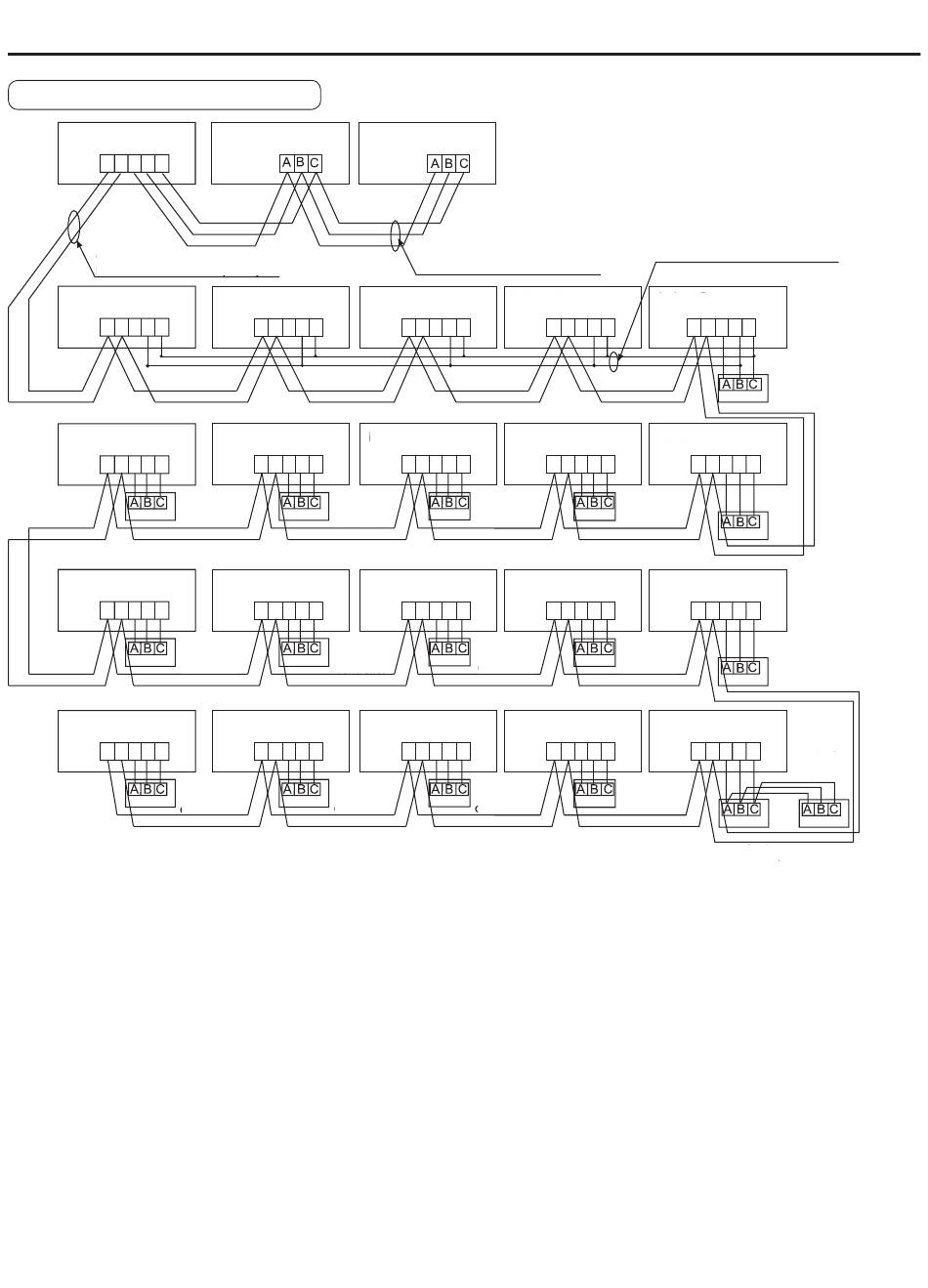

Schema del cablaggio di segnale
esterna 1
P Q A B C
filo di comunicazione tra interno
ed esterna senza polarità
interna 1
P Q A B C
interna 6
P Q A B C
controller
interna 11
P Q A B C
interna 16
P Q A B C
Le unità esterne sono collegate in parallelo tramite tre linee con polarità. L'unità principale, il controllo centrale e tutte le
unità interne sono collegate in parallelo tramite due linee senza polarità.
Esistono tre modi di collegamento tra il comando cablato e le unità interne:
A. Un controllo di cavi controlla più unità, ovvero 2-16 unità interne, come mostrato nella figura sopra, (1-5 unità interne).
L'unità interna 5 è l'unità principale controllata dal cavo e altre sono le unità secondarie controllate. Il comando cablato
e l'unità principale (direttamente connessa all'unità interna del comando cablato) sono connessi tramite tre linee con
polarità. Le altre unità interne e l'unità principale sono collegate tramite due cavi con polarità: SW01 sull'unità principale
del comando cablato è impostato su 0 mentre SW01 su altre unità secondarie di comando cablato è impostato su 1, 2,
3 e così via. (Fare riferimento all'impostazione del codice alla pagina 17)
B. Un comando cablato controlla un'unità interna, come mostrato nella figura sopra (unità interna 6-19). L'unità interna e il
comando cablato sono collegati tramite tre cavi con polarità.
C. Due comandi cablati controllano un'unità interna, come mostrato nella figura (unità interna 20). Entrambi i comandi
cablati possono essere impostati come il comando cablato principale mentre l'altro è impostato come il comando
cablato ausiliario. Il comando cablato principale e le unità interne, nonché i comandi cablati principale e ausiliario sono
collegati tramite tre cavi con polarità.
Quando le unità interne sono controllate dal telecomando, è possibile cambiare da una modalità all'altra tramite
Commutazione modalità sul comando cablato dell'unità principale / unità secondarie / comando da remoto. I terminali
di segnale non devono essere dotati di cavi e collegati al comando cablato.
esterna 2
interna 2
P Q A B C
interna 7
P Q A B C
controller
filo filo
interna 12
P Q A B C
controller controller
filo filo
interna 17
P Q A B C
controller controller
filo filo
esterna 3
cavo di comunicazione con polarità
interna 3 interna 4
P Q A B C
interna 8 interna 9
P Q A B C
controller
filo
interna 13 interna 14
P Q A B C
controller
filo
interna 18 interna 19
P Q A B C
controller
filo
15
cavo di controllo del comando
cablato con polarità
interna 5
P Q A B C P Q A B C
interna 10
P Q A B C P Q A B C
controller
filo
interna 15
P Q A B C P Q A B C
controller
filo
interna 20
P Q A B C P Q A B C
controller
filo
controller
filo
controller
filo
controller
filo
controller
filo
controller
filo
