Procedure di Installazione
4. Installazione delle Viti Prigioniere
• Per sostenere il peso dell'unità, utilizzare bulloni se bisogna installare sul soffitto. Quando il soffitto è nuovo, utilizzare
bulloni intarsiati, bulloni incorporati o altre parti fornite in loco. Prima di procedere con l'installazione, regolare lo spazio
tra i bulloni e il soffitto.
• Utilizzare quattro viti prigioniere M10 (forniti in loco) (quando la lunghezza delle viti prigioniere supera 0,9 m, è
necessario utilizzare i perni M10.). Bisogna gestire gli spazi secondo il disegno generale del condizionatore d'aria.
Effettuare l'installazione secondo le normative per le varie strutture edilizie al fine di garantire la sicurezza. Utilizzare il
misuratore di livello per mantenere un livello parallelo.

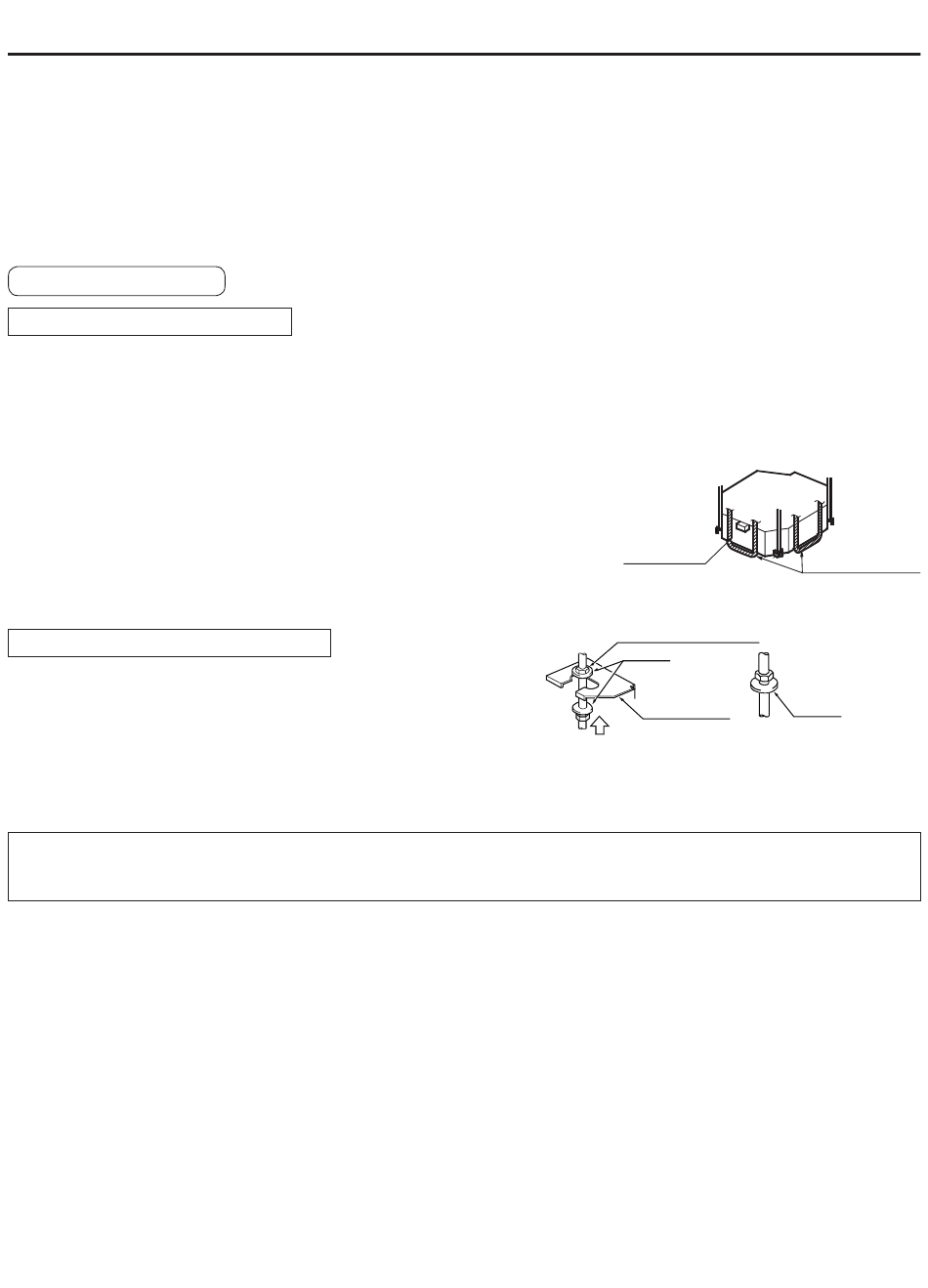

Sospensione sul soffitto
Installazione con Soffitto Nuovo
(1) Installare temporaneamente l'unità interna:
fissare il piede di sollevamento alla vite prigioniera. Utilizzare dadi e rondelle alle due estremità del piede per fissarlo.
(2) Fare riferimento al disegno schematico alla pagina precedente per sapere le dimensioni del foro del soffitto.
<Dopo aver terminato l'installazione sul soffitto>
(3) Regolare l'unità nella posizione di installazione corretta.
(4) Controllare se l'unità si trova in livello orizzontale:
L'unità interna possiede una pompa di drenaggio integrata e di un galleggiante
elettrico: Controllare se i 4 angoli dell'unità siano tutti sul livello orizzontale
rispetto al livello dell'acqua o rispetto al tubo in polietilene con acqua, come
mostrato nella figura, prendendo solo un'unità interna come esempio. Se l'unità
si inclina in direzione opposta alla direzione del flusso di gocce condensate, il
galleggiante elettrico potrebbe presentare guasti, causando la caduta dell'acqua.
(5) Stringere il dado sulla rondella.
Installazione con Soffitto Originale
(1) Installare temporaneamente l'unità interna: fissare il piede di
sollevamento alla vite prigioniera. Assicurarsi che
i dadi e le rondelle (forniti in loco) siano stati utilizzati alle due
estremità del piede per fissarlo.
(2) Regola l'altezza e la posizione dell'unità.
(3) Eseguire i passaggi 4 e 5 in Installazione con Soffitto Nuovo.
Preparazione del Pannello decorato
• Non appoggiare il pannello decorato rivolto verso il basso sul pavimento. Non è consentito metterlo contro il muro o su
altri oggetti estrusivi.
• Non toccare il deflettore del vento o applicare forza su di esso, altrimenti il deflettore del vento potrebbe danneggiarsi.
Livello
d'acqua
Dadi (fornito in loco)
rondella
Restringere (due dadi)
[Fissare il piede di
sollevamento]
9
Piedi di
sollevamento rondella
[Fissare il piede di
rondella]
Tubo in
polietilene
