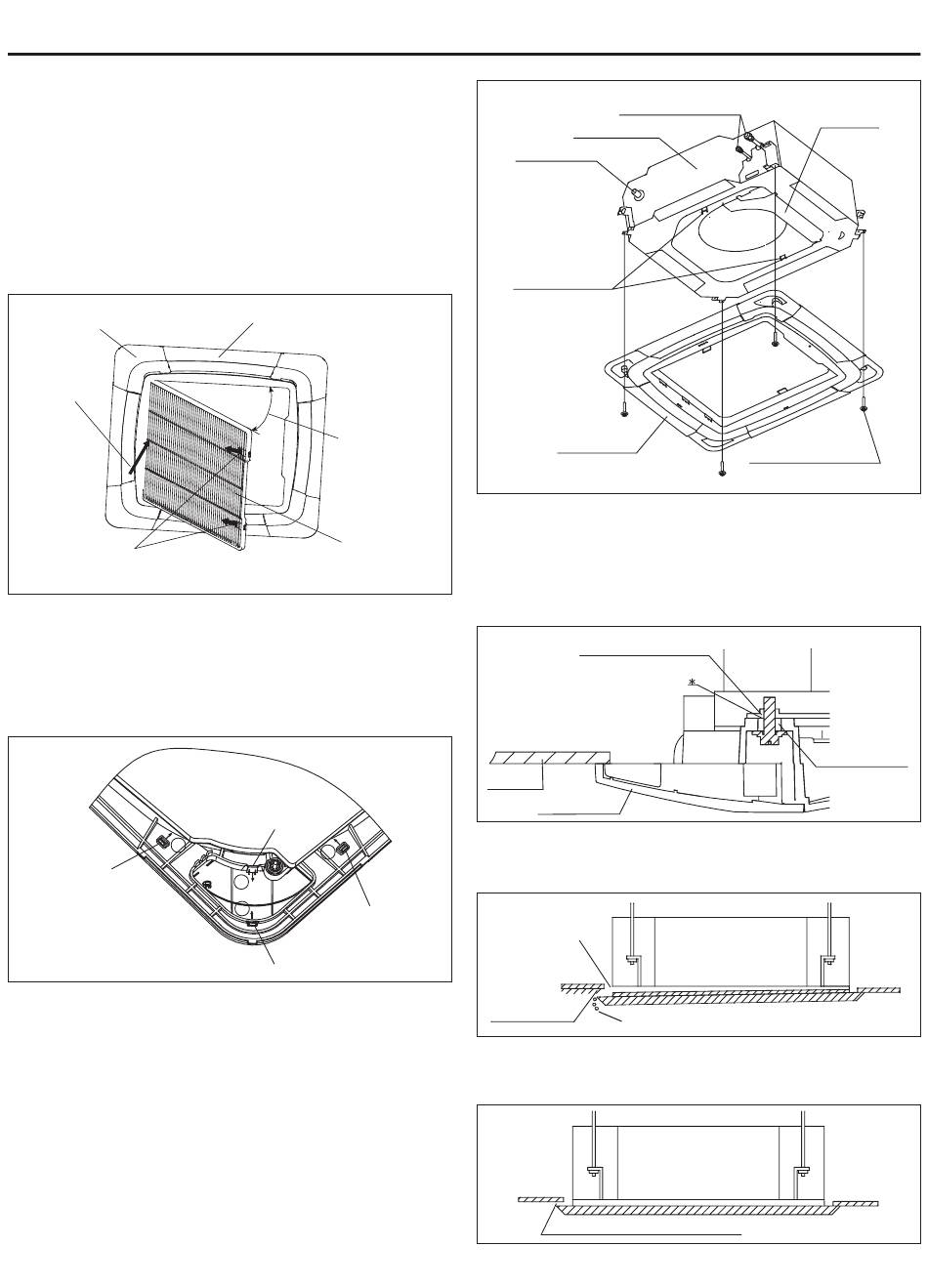

Installationsverfahren
Installation
(1) Überprüfen der Position der Aufhängevorrichtung
Vergewissern Sie sich, dass sich der Aufhänger für
das Innengerät etwa 130 mm über der Decke befindet.
Einzelheiten entnehmen Sie bitte den Anweisungen zur
Installation und Wartung des Innengeräts.
(2) Entfernen des Lufteinlassgitters
Öffnen Sie das Lufteinlassgitter in einem Winkel von 45
° zur Verkleidung. Entfernen Sie, wie in der folgenden
Abbildung dargestellt, das Lufteinlassgitter gemäß den
Betriebsanforderungen.
Winkelverkleidung
Schritt 3:
Schieben
Sie das
Lufteinlassgitter
vorsichtig in
Pfeilrichtung.
Schritt 1: Öffnen Sie die beiden
Druckknöpfe in Pfeilrichtung.
(3) Anbringen der Verkleidung
1) Entfernen Sie die vier (4) Winkelverkleidungen.
Entfernungsmethode: Klappen Sie die Klinken der
Winkelverkleidung in der Reihenfolge  wie in der
folgenden Abbildung gezeigt. Die Umkehrrichtung ist durch
die Pfeile angegeben. Dann kann die Winkelverkleidung
entfernt werden.
1
Klaue
2) Ziehen Sie die beiden (2) U-förmigen Haken an der
Inneneinheit von unten heraus.
3) Passen Sie die Plattenrichtung so an, dass die
mit „Rohrseite" eingravierte Winkelseite mit der
Kältemittelleitung des Innengeräts übereinstimmt und die mit
„Ablassseite" eingravierte Winkelseite mit der Ablassseite
des Innengeräts übereinstimmt. Hängen Sie dann die 2
Haken an der Innenseite der Verkleidung in die 2 U-förmigen
Haken der Inneneinheit ein.
4) Befestigen Sie abschließend die Verkleidung mit den
mitgelieferten Schrauben (M5 * 25) und Dichtungen am
Innengerät.
Vorsicht: Zur Befestigung müssen Dichtungen verwendet
werden, da sonst die Platte leicht abfallen kann.
Feld
Schritt 2:
Öffnen Sie das
Lufteinlassgitter,
um es in einem
Winkel von 45 °
zur Verkleidung
zu positionieren.
Ansauggitter
Klaue
2
3
4
Klaue
Klaue
Kühlmittelleitung
Inneneinheit
Ablaufrohr
2 x
U-förmigen
Haken
Ziertafel
5) Achten Sie beim Anziehen der vier (4) Schrauben
darauf, dass zwischen dem Panelbefestigungssitz an der
Seite des Innengeräts und dem Panelbefestigungssitz an
der Seite des Panels kein Abstand besteht. Das heißt: Die
Schrauben müssen fest angezogen sein (siehe * in der
Abbildung). Wenn ein Zwischenraum vorhanden ist, tritt
wahrscheinlich Luft- oder Wasserleckage auf.
Paneelbefestigungssitz
(Seite des Innengeräts)
Decke
Ziertafel
Vorsicht:
• Ein unsachgemäßes Anziehen der Schrauben würde zu
den in der folgenden Abbildung gezeigten Fehlern führen.
Luftverlust
Deckenver-
schmutzung
Wasserkondensat, Wasser tropft
• Wenn nach dem Anziehen der Schrauben ein Abstand
zwischen der Decke und der Verkleidung besteht, stellen
Sie die Höhe des Innengeräts neu ein.
Clearance ist nicht erlaubt
10
Gehäuse
4x Schrauben
(M5 * 25)
(Einschließlich Dichtungen)
Feld
Befestigungssitz
(Plattenseite)
