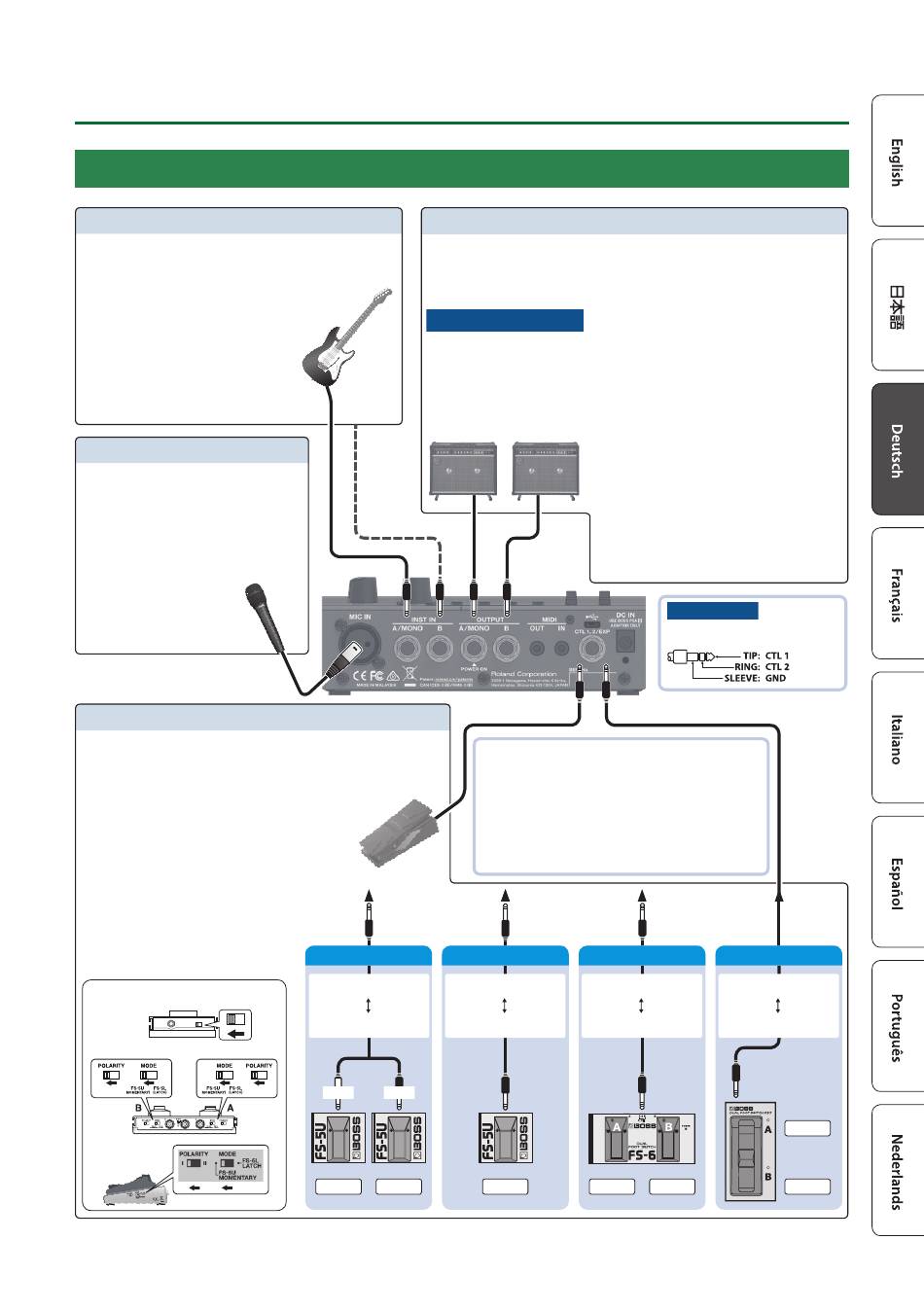

Anschließen an externes Equipment

INST IN-Buchsen (A/MONO, B)

zum Anschluss einer E-Gitarre, eines E-Bass oder
Effektgeräts.
Verkabeln Sie für eine externes
Stereo-Effektgerät sowohl die A/
MONO- als auch B-Buchse. Verkabeln
Sie für eine Mono-Effektgerät nur
die A/MONO-Buchse.

MIC IN-Anschluss

zum Anschluss eines Mikrofons.
Wenn Sie ein Kondensator-Mikrofon
verwenden, dass eine Phantomspeisung
benötigt, schalten Sie die
Phantomspeisung ein
(S. 17).
CTL 1, 2/EXP-Buchse
An diese Buchse können Sie ein Expression-Pedal oder/und
Fußschalter (zusätzliches Zubehör) anschließen und darüber
verschiedene Funktionen steuern.
Verwendung als EXP-Buchse
Anschließen eines Expression-Pedals
Verwendung als CTL 1, 2-Buchse
Schließen Sie einen bzw. zwei Fußschalter an.
Mode/Polarity-Schalter
FS-5U
FS-6
FS-7
OUTPUT-Buchsen (A/MONO, B)
zum Anschluss an ein Verstärkersystem bzw. einen Lautsprecher.
Verkabeln Sie für den Mono-Betrieb nur die A/MONO-Buchse. Auch ein in
stereo eingehender Sound wird dann in mono ausgegeben.
Ein- und Ausschalten
Die OUTPUT A/MONO-Buchse dient als Ein- und Ausschalter. Wenn Sie
ein Kabel mit der OUTPUT A/MONO-Buchse verbinden, wird das Gerät
eingeschaltet. Wenn Sie das Kabel abziehen, wird das Gerät wieder
ausgeschaltet.
Verwenden Sie nur eines der empfohlenen
Expression-Pedale (FV-500H, FV-500L, EV-30 und
Roland EV-5; zusätzliches Zubehör).
Die Benutzung von Expression-Pedalen anderer
Hersteller kann zu Fehlfunktionen oder/und
Beschädigungen des Geräts führen.
FS-5U x 2 FS-5U x 1
Stereoklinke Klinke
Klinke x 2 Klinke
TIP RING
CTL 1 CTL 2 CTL 1
Vorbereitungen
beim Einschalten:
Schalten Sie den Verstärker zuletzt ein.
beim Ausschalten:
Schalten Sie den Verstärker zuerst aus.
Pin-Belegung
CTL 1, 2/EXP-Buchse
FS-6
FS-7
Stereoklinke Stereoklinke
Stereoklinke Stereoklinke
CTL 2 CTL 1
CTL 2
CTL 1
3
