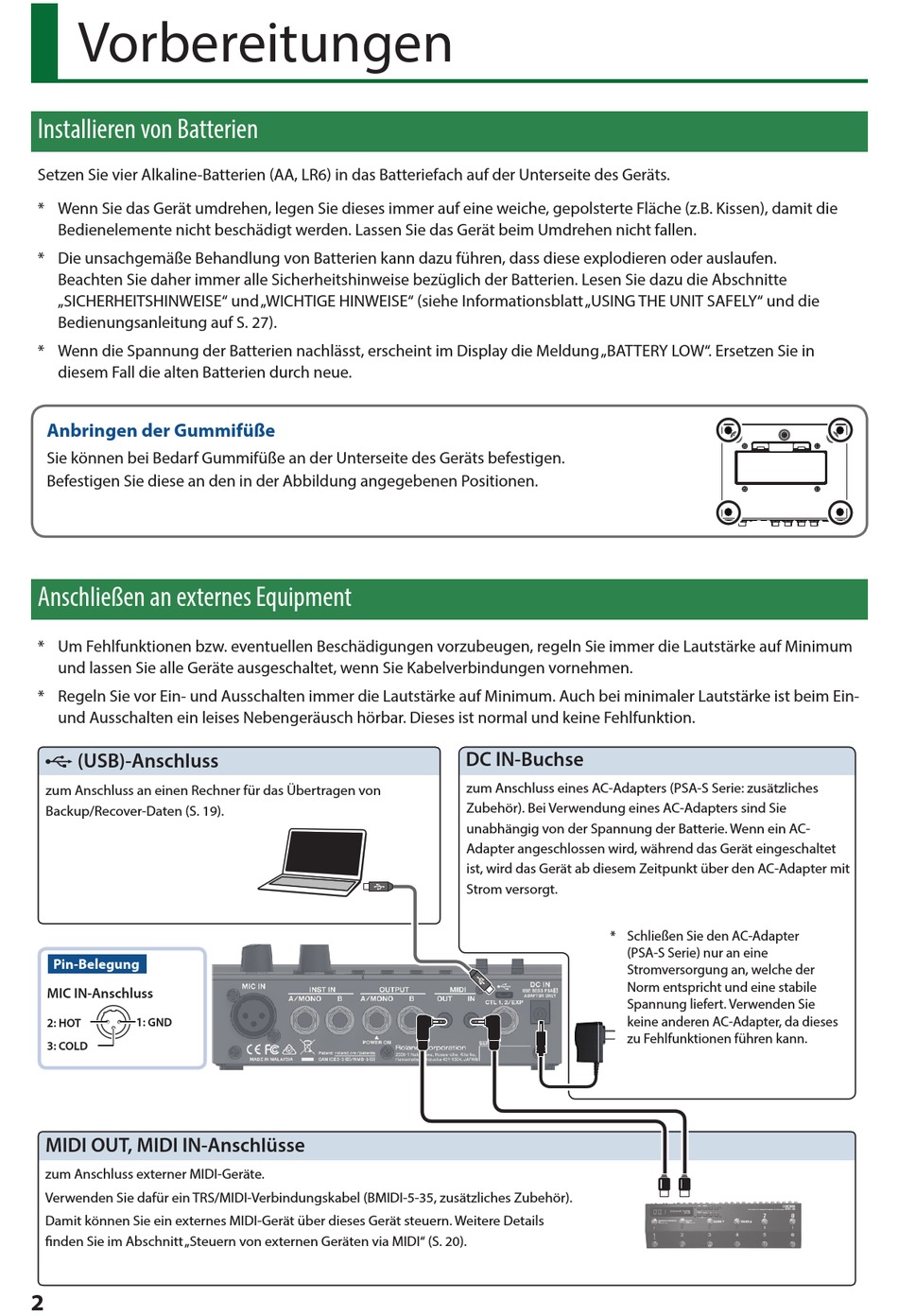

Vorbereitungen
Installieren von Batterien
Setzen Sie vier Alkaline-Batterien (AA, LR6) in das Batteriefach auf der Unterseite des Geräts.
* Wenn Sie das Gerät umdrehen, legen Sie dieses immer auf eine weiche, gepolsterte Fläche (z.B. Kissen), damit die
Bedienelemente nicht beschädigt werden. Lassen Sie das Gerät beim Umdrehen nicht fallen.
* Die unsachgemäße Behandlung von Batterien kann dazu führen, dass diese explodieren oder auslaufen.
Beachten Sie daher immer alle Sicherheitshinweise bezüglich der Batterien. Lesen Sie dazu die Abschnitte
„SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (siehe Informationsblatt „USING THE UNIT SAFELY" und die
Bedienungsanleitung auf S. 27).
* Wenn die Spannung der Batterien nachlässt, erscheint im Display die Meldung „BATTERY LOW". Ersetzen Sie in
diesem Fall die alten Batterien durch neue.
Anbringen der Gummifüße
Sie können bei Bedarf Gummifüße an der Unterseite des Geräts befestigen.
Befestigen Sie diese an den in der Abbildung angegebenen Positionen.
Anschließen an externes Equipment
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum
und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
* Regeln Sie vor Ein- und Ausschalten immer die Lautstärke auf Minimum. Auch bei minimaler Lautstärke ist beim Ein-
und Ausschalten ein leises Nebengeräusch hörbar. Dieses ist normal und keine Fehlfunktion.
O (USB)-Anschluss
zum Anschluss an einen Rechner für das Übertragen von
Backup/Recover-Daten (S. 19).
Pin-Belegung
MIC IN-Anschluss
1: GND
2: HOT
3: COLD
MIDI OUT, MIDI IN-Anschlüsse
zum Anschluss externer MIDI-Geräte.
Verwenden Sie dafür ein TRS/MIDI-Verbindungskabel (BMIDI-5-35, zusätzliches Zubehör).
Damit können Sie ein externes MIDI-Gerät über dieses Gerät steuern. Weitere Details
finden Sie im Abschnitt „Steuern von externen Geräten via MIDI" (S. 20).
2
DC IN-Buchse
zum Anschluss eines AC-Adapters (PSA-S Serie: zusätzliches
Zubehör). Bei Verwendung eines AC-Adapters sind Sie
unabhängig von der Spannung der Batterie. Wenn ein AC-
Adapter angeschlossen wird, während das Gerät eingeschaltet
ist, wird das Gerät ab diesem Zeitpunkt über den AC-Adapter mit
Strom versorgt.
* Schließen Sie den AC-Adapter
(PSA-S Serie) nur an eine
Stromversorgung an, welche der
Norm entspricht und eine stabile
Spannung liefert. Verwenden Sie
keine anderen AC-Adapter, da dieses
zu Fehlfunktionen führen kann.
