Bedienungsanleitung
Die wichtigsten Features

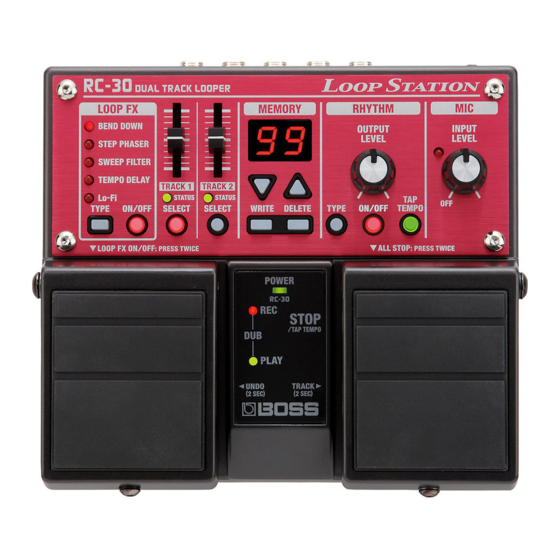

Willkommen bei der RC-30 Loop Station!
Der RC-30 ist ein pedalgesteuertes Aufnahmegerät, mit dem Sie Audiosequenzen von Ihrer Gitarre oder Gesang usw.
aufnehmen und durch Bedienen des Pedals wiedergeben können. Sie können zahlreiche Klangvarianten erzeugen, indem Sie
verschiedene Klänge übereinander legen, während Sie in Echtzeit aufnehmen und Klänge wiedergeben können.
• Im Sequenzspeicher können bis zu 99 unterschiedliche Loopsequenzen mit einer Gesamtdauer von ca. 3 Stunden gespeichert
werden (* alle Sequenzen insgesamt).
• Der RC-30 verhält sich wie zwei Looper in einem Gehäuse, da immer zwei getrennte Spuren mit individuellen Overdubs zur
Verfügung stehen.
• Die Audioeingabe kann in Stereo erfolgen.
• Außer einem Gitarrenanschluss steht auch eine MIC- und eine AUX IN-Buchse zur Verfügung. Sie können ein Mikrofon
anschließen und Ihre Stimme als Loop aufnehmen oder Musik von einem MP3-Player aufnehmen.
• Aufgezeichnete Sequenzen können per USB auf Ihren Computer kopiert werden, oder WAV-Dateien von Ihrem Computer
können auf den RC-30 geladen und als Loops wiedergegeben werden (S. 14).
• Sie können Effekte anwenden, die mit dem Tempo einer wiedergegebenen Sequenz synchronisiert werden (S. 14).
Lesen Sie vor der Verwendung dieses Geräts sorgfältig die folgenden Abschnitte: „SICHERER BETRIEB DES GERÄTES" und
„WICHTIGE HINWEISE" (auf einem gesonderten Blatt beiliegend). Diese Abschnitte enthalten wichtige Informationen über die
korrekte Bedienung des Geräts.
Um einen vollständigen Überblick über alle Funktionen des Gerätes zu erhalten, sollten Sie diese Bedienungsanleitung vollständig
durchlesen. Bewahren Sie diese Anleitung an einem Ort auf, an dem Sie bei Bedarf schnell darauf zurückgreifen können.
* Dieses Gerät enthält Demosequenzen (90-99). Diese
können nach dem Löschen nicht wiederhergestellt
werden. Bitte sichern Sie die Sequenzen wie unter
„Sichern auf dem Computer" (S. 15) erläutert.
* Dieses Gerät wechselt in den Ruhezustand
(Energiesparmodus), wenn für zehn Stunden keine
Operation erfolgt, bzw. wenn seit dem Verlassen des
Stoppmodus für zehn Stunden keine Audioeingabe erfolgt.
Wenn das Gerät nicht in den Ruhezustand wechseln soll,
halten Sie das linke Pedal während des Einschaltens für
fünf Sekunden gedrückt (S. 17).
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Boss Loop Station RC-30
Inhaltszusammenfassung für Boss Loop Station RC-30
-
Seite 1: Die Wichtigsten Features
Bedienungsanleitung * Dieses Gerät enthält Demosequenzen (90-99). Diese können nach dem Löschen nicht wiederhergestellt werden. Bitte sichern Sie die Sequenzen wie unter „Sichern auf dem Computer“ (S. 15) erläutert. * Dieses Gerät wechselt in den Ruhezustand (Energiesparmodus), wenn für zehn Stunden keine Operation erfolgt, bzw. -
Seite 2: Inhaltsverzeichnis
Auswählen eines Sequenzspeichers ....eines BOSS FS-6 ....... . -
Seite 3: Einsetzen Der Batterien
Einsetzen der Batterien Setzen Sie die beigefügten Batterien wie im Diagramm abgebildet ein, und achten Sie auf die richtige Polarität. • Eine unsachgemäße Handhabung von Batterien, Akkus oder Akkuladegeräten kann zu Undichtigkeiten, Überhitzung, Feuer und Explosionen führen. Lesen Sie vor der Verwendung alle den Batterien, Akkus oder Akkuladegeräten beigefügten Sicherheitshinweise, und beachten Sie diese genau. -
Seite 4: Beschreibungen Zum Bedienfeld
Beschreibungen zum Bedienfeld Name Erläuterung Seite LOOP FX (Effekte für den Loop) [TYPE]-Taster Wählt den LOOP FX-Typ aus. S. 14 [ON/OFF]-Taster Schaltet LOOP FX ein oder aus. TRACK 1/2 Schieberegler [TRACK 1]/ Passt die Lautstärke der Sequenzen für jede Spur an. [TRACK 2] Leuchten, wenn sich die Spuren 1/2 im Aufnahme- oder Wiedergabemodus S. - Seite 5 Beschreibungen zum Bedienfeld Name Erläuterung Seite RHYTHM [OUTPUT LEVEL]-Regler Dieser regelt den Lautstärkepegel des Rhythmusklangs. [TYPE]-Taster Legt den Rhythmustyp fest. S. 12 [ON/OFF]-Taster Dieser Taster schaltet den Rhythmusklang ein oder aus. [TAP TEMPO]-Taster Tappen Sie auf diesen Taster, um das Tempo einzugeben. Passt den Eingangspegel der MIC IN-Buchse an.
- Seite 6 Lesen/Schreiben von * Verwenden Sie ausschließlich den passenden (S. 11) startet die Aufnahme RC-30-Sequenzen (WAV- Netzadapter (BOSS PSA-230 oder BOSS PSB-230), von selbst in dem Dateien) verwenden (S. 14). und schließen Sie diesen an eine Netzsteckdose Moment, in dem Ihr der richtigen Spannung an.
-
Seite 7: Einschalten Des Geräts
Beschreibungen zum Bedienfeld Einschalten des Geräts HINWEIS * Um Fehlfunktionen und/oder Schäden an Das Gerät wird eingeschaltet, wenn Sie in die OUTPUT L-Buchse Lautsprechern oder anderen Geräten zu vermeiden, ein Kabel einstecken. regeln Sie stets die Lautstärke herunter, und schalten Nachdem Sie die Verbindungen hergestellt haben, schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen. -
Seite 8: Grundlegende Bedienung
Grundlegende Bedienung Drücken Sie das linke Pedal wie im Diagramm dargestellt, um eine Aufnahme, Overdubbing oder eine Wiedergabe auszuführen. Auswählen eines Aufnahme Sequenzspeichers Nehmen Sie Ihr Gitarren- oder Bassspiel auf oder die Musik Verwenden Sie die eines an die AUX IN-Buchse Taster [ ] / [ ], um angeschlossenen MP3-Players. -
Seite 9: Einmalige Wiedergabe (One Shot)
Grundlegende Bedienung Overdubbing Loopwiedergabe Ergänzen Sie die ursprüngliche Wiedergeben der Sequenz plus Overdubs. Sequenz um weitere Aufnahmen Durch Drücken des linken Pedals wird das (Overdubs). Gerät zum Overdubbing umgeschaltet Durch Drücken des linken Pedals (an jeder Stelle der Sequenz möglich). wird das Gerät zur Wiedergabe umgeschaltet. -
Seite 10: Speichern Einer Sequenz
Grundlegende Bedienung Speichern einer Sequenz Löschen einer Sequenz * Dieses Gerät enthält Demosequenzen (90-99). Diese Wenn Sie einen anderen Sequenzspeicher auswählen oder das Gerät nach der Aufnahme oder dem Overdubbing ausschalten, können nach dem Löschen nicht wiederhergestellt geht die aufgenommene Sequenz verloren. Wenn Sie die werden. -
Seite 11: Löschen Eines Overdubs (Undo/Redo)
Grundlegende Bedienung Display Wiedergabe Stopp Erläuterung Funktion Display Erläuterung Bei der einmaligen Wiedergabe Wenn Sie das rechte Pedal gedrückt halten und wird die Sequenz einmal das linke Pedal drücken, während Spur 1 und von Anfang bis Ende Spur 2 angehalten wurden, wird die Sequenz wiedergegeben und dann der aktuellen Spur gelöscht. -
Seite 12: Informationen Zum Rhythmus
Informationen zum Rhythmus Wiedergeben eines Rhythmus Einstellen des Rhythmustyps Drücken Sie den [RHYTHM ON/OFF]- Drücken Sie den [RHYTHM TYPE]-Taster. Taster, um die Rhythmuswiedergabe Im Display wird „ “ - „ “ angezeigt. Das RC-30 befindet ein- oder auszuschalten. sich jetzt im Modus für die Auswahl des Rhythmustyps. •... -
Seite 13: Einstellen Der Taktart
Informationen zum Rhythmus Einstellen der Taktart Aufnahme mit Rhythmus Sie können die Taktart vor dem Start der Aufnahme einstellen. Wenn Sie bei eingeschaltetem Rhythmus eine Aufnahme ausführen, startet die Aufnahme ab dem Beginn des * Nach der Aufnahme kann die Taktart nicht mehr Takts, sobald Sie das Pedal zum Starten der Aufnahme geändert werden. -
Seite 14: Verwenden Von Loop Fx
Verwenden von LOOP FX Sie können der Sequenzwiedergabe einen Effekt hinzufügen. Festlegen des LOOP FX-Typs Der Effekt wird synchron mit dem Tempo der Sequenz bei der Wiedergabe angewendet. Drücken Sie den [LOOP FX TYPE]-Taster, * Sie können keinen Effekt während der Aufnahme hinzufügen (d.h., der Effekt kann nicht mit um den gewünschten LOOP FX-Typ aufgenommen werden). - Seite 15 Anschließen an einen Computer über USB Sichern Sie die Sequenzen wie im Wenn Sie das Kopieren der WAV-Dateien Anschluss erläutert. fertiggestellt haben, trennen Sie die USB-Verbindung wie im Anschluss Windows-Anwender beschrieben. Öffnen Sie unter „Arbeitsplatz“ „BOSS_RC-30“ (oder „Wechseldatenträger“). Windows 7-Anwender Mac-Anwender Klicken Sie unten rechts auf dem Bildschirm auf die Symbole [ ] g [...
-
Seite 16: Verbinden Mit Einem Externen Fußtaster
Spur zu wechseln. oder des Pedals B eines BOSS FS-6 Wenn Sie den Fußtaster für Der Betrieb entspricht dem Anschluss eines einzelnen BOSS FS-5U. mindestens zwei Sekunden gedrückt halten, wechseln Sie zum nächsten Beim Betrieb eines an den roten Stecker nummerierten Sequenzspeicher. -
Seite 17: Sonstige Einstellungen
Sie können die Reihenfolge jedoch auch zu Aufnahme g Wiedergabe g Overdubbing ändern (wie bei Wenn für zehn Stunden keine Operation und keine den Vorgängermodellen BOSS RC-20, RC-20XL und RC-2). Audioeingabe erfolgt, wechselt das RC-30 in den Ruhezustand (Energiesparmodus), nur die angeschlossene Klangquelle wird Schalten Sie das Gerät bei gedrücktem... -
Seite 18: Vereinfachen Der Funktion Der Integrierten Pedale
Vereinfachen der Funktion der integrierten Pedale Wenn Sie die integrierten Pedale auf grundlegende Funktionen beschränken möchten, weil Sie beispielsweise ein externes Pedal angeschlossen haben, können Sie den Betriebsmodus der Pedale umschalten. Auf diese Weise können Sie die Funktion vereinfachen, indem Sie verhindern, dass das linke Pedal die Operation „LOOP FX ein/aus“ und das rechte Pedal die Operation „Wechseln der aktuellen Spur “... -
Seite 19: Fehlerbehebung
Fehlerbehebung Problem Maßnahme Die Aufnahme wird nicht Wenn „Rhythmus“ aktiviert ist oder wenn die aufgenommene Sequenz kürzer als die sofort nach dem Drücken Mindestaufnahmezeit ist (ca. 1,5 Sekunden), wird die Länge der Sequenz automatisch angepasst. Dies des rechten Pedals bedeutet, dass die Aufnahme nicht unmittelbar nach dem Drücken des rechten Pedals beendet wird. beendet. -
Seite 20: Technische Daten
Technische Daten BOSS RC-30 DUAL TRACK LOOPER: Loop Station MIC IN: -40 dBu (variabel) Bedienungsanleitung, Faltblatt Nomineller INST IN: -20 dBu („SICHERER BETRIEB DES GERÄTES“, Eingangspegel AUX IN: -10 dBu „WICHTIGE HINWEISE“ und „Informationen“), Alkalibatterie MIC IN: 4 kOhms (AA, LR6) x 6 Eingangsimpedanz INST IN: 1 MOhm...
