AFRISO ARM ProClick Montage- Und Bedienungsanleitung

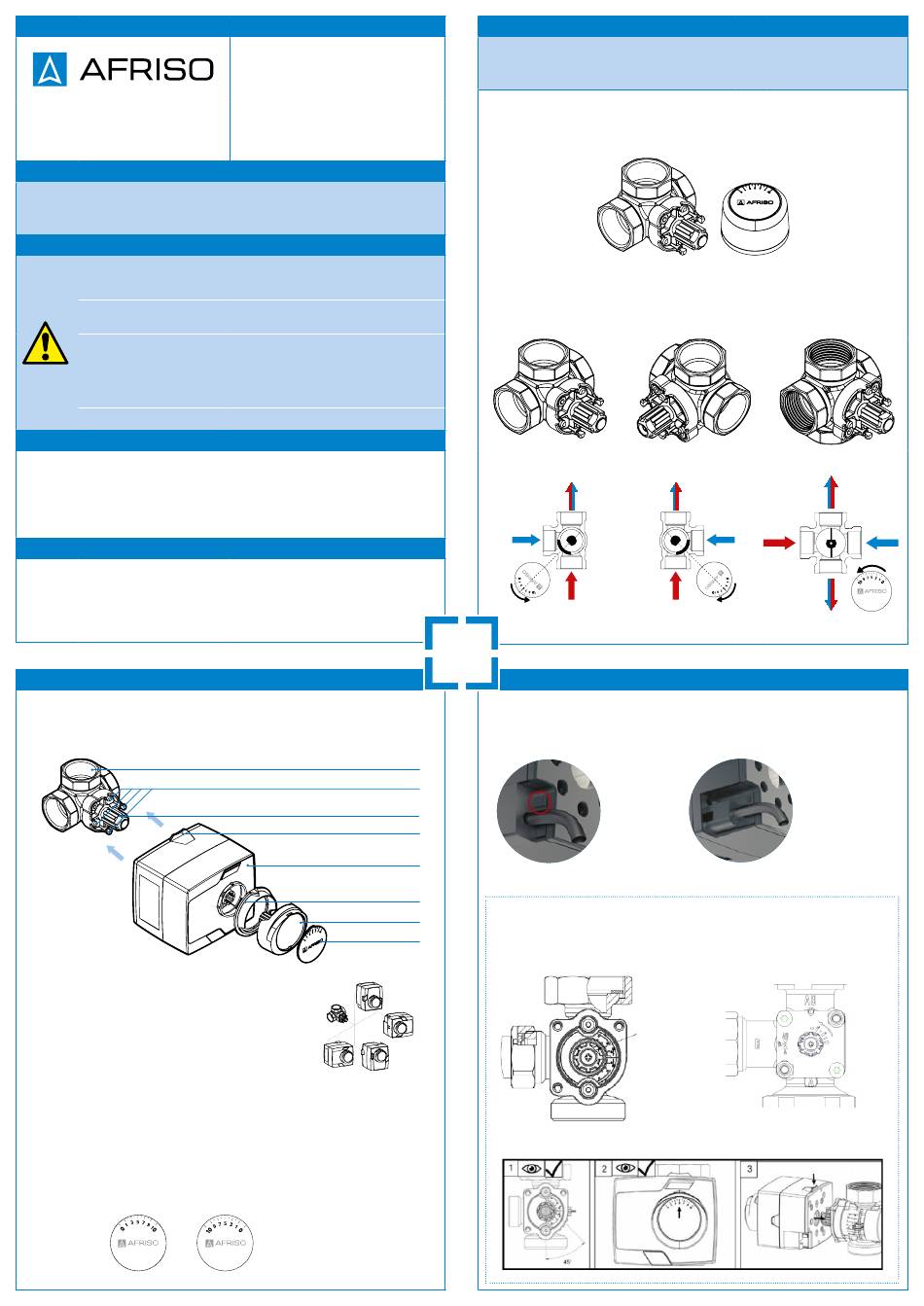

MONTAGE- UND BEDIENUNGSANLEITUNG
Kundenbetreuung
AFRISO Sp. z o.o. Tel +49 7135 120-0
Szałsza, ul. Kościelna 7 Service
42-677 Czekanów +49 7135 102-221
www.afriso.pl service@afriso.de
ACHTUNG
Lesen Sie vor der Montage des Stellantriebs ARM ProClick die Bedienungsanleitung des
Mischventils. Diese Montage- und Bedienungsanleitung finden Sie im Downloadbereich auf der
Internetseite www.afriso.de.
WARNUNG
Der elektrische Stellantrieb ARM ProClick darf nur von Fachkräften montiert, in
Betrieb genommen und demontiert werden. Arbeiten an elektrischen Schalt-
kreisen dürfen nur von einer ausgebildeten Elektrofachkraft ausgeführt werden.
Veränderungen am Stellantrieb ARM ProClick können Gefahren verursachen und
sind aus Sicherheitsgründen verboten.
Elektrischer Schlag durch spannungsführende Teile
Unterbrechen Sie vor Beginn der Arbeiten die Netzspannung und sichern Sie
diese gegen Wiedereinschalten. Stellen Sie sicher, dass durch elektrisch leitfähige
Gegenstände oder Medien keine Gefährdungen ausgehen können.Nichtbeach-
tung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
Lassen Sie den Stellantrieb nicht mit Wasser in Kontakt kommen.
ANWENDUNG

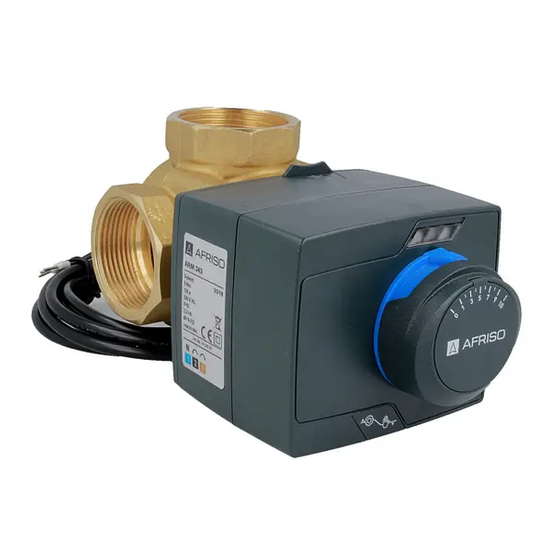

Der elektrische Stellantrieb ARM ProClick ist für die Steuerung von 3- oder 4-Wege-
Mischventilen konzipiert. Die durch ein 3-Wege-Signal gesteuerten elektrischen Stellantriebe
ARM ProClick werden hauptsächlich dazu verwendet, die Medienströme im Mischventil zu
mischen, um die eingestellte Temperatur am Ventilausgang zu erreichen. Soll das 3-Wege-
Ventil als Umschaltventil dienen (z. B. zwischen der Heizkörperheizung und der Versorgung des
Brauchwasserspeichers), muss der durch ein 2-Wege-Signal gesteuerte elektrische Stellantrieb
ARM ProClick verwendet werden.
LIEFERUMFANG
1. Der elektrische Stellantrieb ARM ProClick ist mit einem Drehknopf mit doppelseitiger Skala
„von 0 bis 10" oder „von 10 bis 0" und einem Netzkabel ausgestattet.
2. Montage- und Bedienungsanleitung.
MONTAGEANLEITUNG AM VENTIL ARV ProClick
3. Schieben Sie den Stellantrieb auf das Mischventil, bis sich die Befestigungspunkte des ProC-
lick-Mechanismus des Ventils in den entsprechenden Löchern auf der Rückseite des Stellan-
triebs befinden und der Montagemechanismus in ihnen einrastet
KEIN Werkzeug!
Abb. 7. Montage des
Stellantriebs ARM ProClick
Der Antrieb kann in einer von 4 Positionen montiert werden.
Der Anzeigering muss ach oben gerichtet sein. Wenn sich
dieses Element nach der Montage des Antriebs auf das Ventil
in einer anderen Position befindet, ziehen Sie den Drehknopf
heraus, demontieren Sie den blauen Anzeigering und setzten
Sie ihn mit dem nach oben zeigendem Anzeigeelement wieder
auf. Der blaue Ring hat auf der Innenseite eine Vertiefung,
an der man ihn mit einem Schlitzschraubendreher anhebt.
4. Setzen Sie die doppelseitige Skala des Drehknopfs in der entsprechenden Position für die
Öffnungs- und Schließrichtung des Ventils („von 0 bis 10" oder „von 10 bis 0") gemäß der
Regel auf:
- Wenn das Ventil nach rechts, im Uhrzeigersinn, geschlossen wird, wählen Sie die Skala
„von 0 bis 10",
- Wenn das Ventil nach links, gegen den Uhrzeigersinn, geschlossen wird, wählen Sie
die Skala „von 10 bis 0".
Die blaue Anzeige muss auf der Skala auf Position „5" zeigen. Sonst zu Pkt. 2 zurückkehren.
953.000.0086 0
Elektrischer Stellantrieb
ARM ProClick
Steuerung:
2-Wege, 3-Wege, 2- und 3-Wege
03.2021.0 900.300.0934
(Abb. 7). Verwenden Sie
ARV ProClick-Ventil
Befestigungspunkte des ProClick-Mechanismus
Abflachung am Adapter
Drucktaste des ProClick-Mechanismus
ARM ProClick-Antrieb
Anzeigering
Drehknopf
doppelseitige Skala
Abb. 8. Zugelassene
Montagpositionen
Abb. 9. Blick auf die beiden
Seiten der Drehknopfskala
MONTAGEANLEITUNG AM VENTIL ARV ProClick
Der Stellantrieb ARM ProClick ist werkseitig auf 50 % Öffnung eingestellt (Position „5" auf der
Drehknopfskala). Um den Stellantrieb korrekt auf dem Ventil zu montieren, muss das Mischventil
ebenfalls auf 50 % Öffnung eingestellt werden.
1. Entfernen Sie den Drehknopf und den blauen Anzeigering vom Mischventil ARV ProClick
(Abb. 1). Ziehen Sie den Drehknopf des Ventils ARV ProClick entlang der Ventilschaftachse zu
sich. Stecken Sie den Schlitzschraubendreher in die Vertiefungen an der Seite des Drehknopfes
und heben Sie den Drehknopf an.Entfernen Sie in gleicher Weise den blauen Anzeigering.
Abb. 1. Blick auf das Ventil ARV ProClick mit demontiertem Drehknopf
2. Stellen Sie das Mischventil auf „50 % Öffnung" ein, d. h. so, dass die Mitte seines Verschluss-
stücks genau in der Mitte, zwischen Warmwassereintritt und Kaltwassereintritt im 3-Wege-
-Ventil (Abb. 2. Position 1, Abb. 3.
Anlage und des Rücklaufs zum Kessel im 4-Wege-Ventil liegt
Abb. 2. 3-Wege, Position 1
Mischwasser
Kaltwasser
Warmwasser
Schließrichtung
Abb. 5. 3-Weg, position 1
1 2
Seite
3 4
MONTAGEANLEITUNG AM VENTIL ARV ProClick
5. Das Netzkabel des Stellantriebs kann für die Montage entfernt werden. Um den Stecker vom
Stellantrieb zu entfernen, heben Sie den Schnapphebel des Deckels an und schieben Sie den
Deckel vom Antriebsgehäuse
einer Position in die Steckdose.
Abb. 10.
Demontage
des Deckels
Montage des Stellantriebes am 3-Wege Mischventil der PrimoTherm
Pumpengruppen DN25 / DN32
Mittelstellung des Mischventils (* ABB = Mischer rechts = Auslieferungszustand)
Position 2, Abb. 5.) oder genau in der Austrittsachse der
(Abb. 4., Abb.
Abb. 3. 3-Wege, Position 2
Mischwasser
Kaltwasser Kesselausgang
Rücklauf
Warmwasser
zum Kessel
Schließrichtung
Abb. 5. 3-Weg, position 2 Abb. 6. 4-Wege
(Abb. 10). Ziehen Sie den Stecker ab. Der Stecker passt nur in
*Montage des
Stellmotors
Abflachung
oben rechts 45 O
positionierien
Motor aufstecken
und einrasten.
6.).
Abb. 4. 4-Wege
Ausgang zur
Anlage
Schließrichtung
Abb. 11. Blick auf den
Stellantriebsstecker
DN32
