DeUTScH

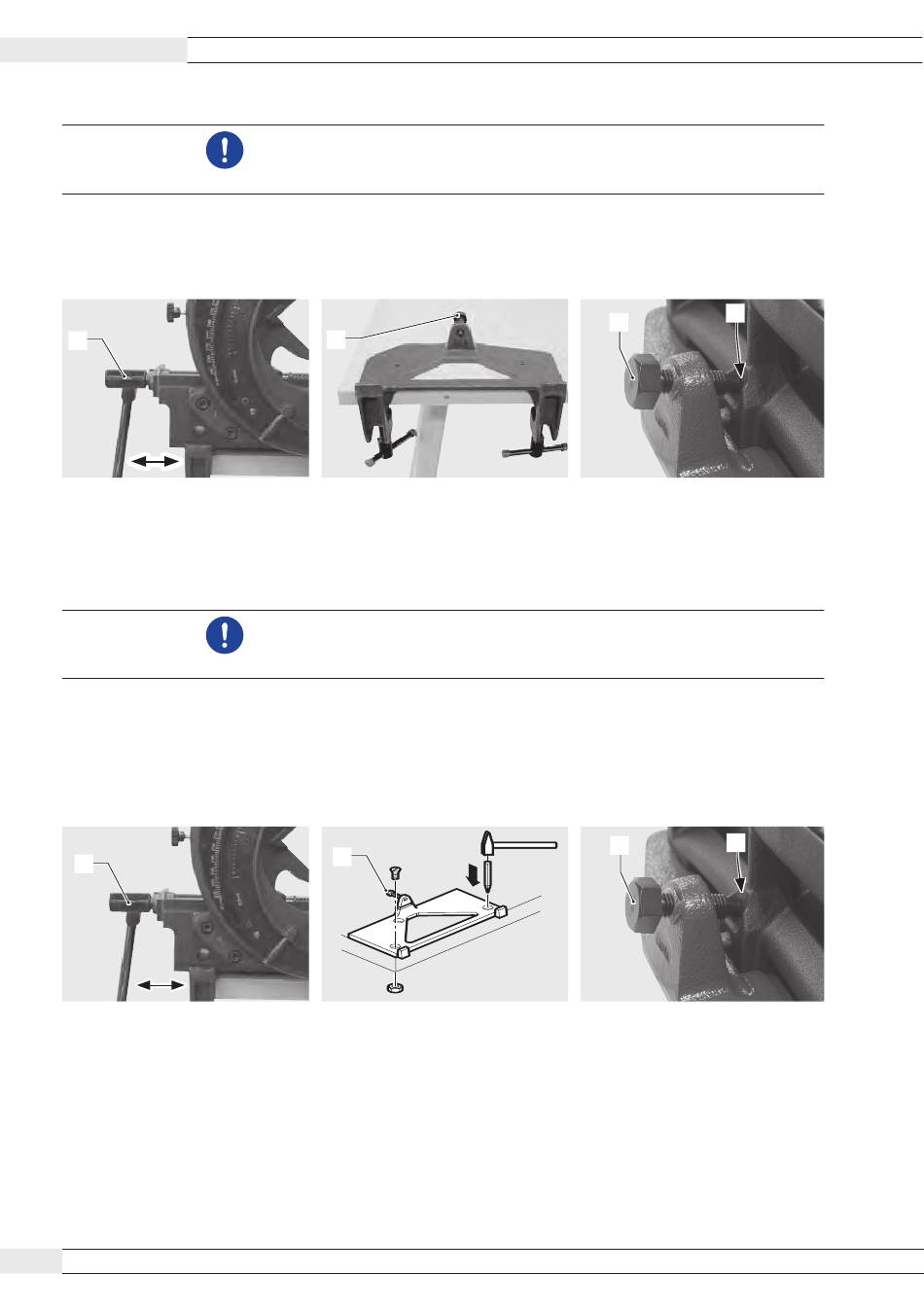

einrichtung und Montage
HINWeIS!
1. Schnellmontageplatte mit Hilfe der Schraubzwingen auf der Werkbank befestigen.
2. Rohrsäge an der montierten Schnellmontageplatte seitlich einführen.
3. Sechskantschraube (2) festziehen, so dass sie fest an der Aufnahme am Schraubstock der Säge (3) anliegt.
1
8.1.3

Montage auf die Werkbank mit Schnellmontageplatte ohne Schraubzwingen

Nur möglich mit der GFX 6.6.
HINWeIS!
1. Schraubenlöcher auf der Werkbank ankörnen. Die Schnellmontageplatte als Schablone verwenden.
2. Löcher mit Ø 13 mm bohren.
3. Schnellmontageplatte festschrauben.
4. GFX 6.6 an der montierten Schnellmontageplatte seitlich einführen.
5. Sechskantschraube (2) festziehen, so dass sie fest an der Aufnahme am Schraubstock der Säge (3) anliegt.
1
24
ORBITALUM TOOLS GmbH D-78224 Singen www.orbitalum.com
Bei der GFX 6.6 muss die Schnellmontageplatte direkt an die linke Werkbankkante montiert
werden, so dass sich die Schraubstockkurbel (1) seitlich der GFX 6.6 mit genügend Abstand zur
Tischkante im vollen Radius drehen lässt.
2
Bei der GFX 6.6 muss die Schnellmontageplatte direkt an die linke Werkbankkante montiert
werden, so dass sich die Schraubstockkurbel (1) seitlich der GFX 6.6 mit genügend Abstand zur
Tischkante im vollen Radius drehen lässt.
2
GFX 3.0, GFX 6.6
3
2
3
2
